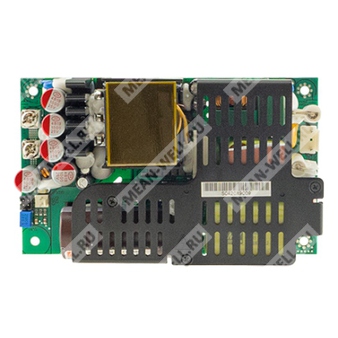

LOP-500-12
Особенности
Номер патента MEAN WELL: ZL 202223277512.1
Компактный размер 5"×3" с низким профилем (30,5 мм)
Вход 80~264Vac с PFC, потребление мощности без нагрузки <0,5W
Глобальные сертификаты в различных областях (ITE 62368-1, медицинский 60601-1, бытовой 60335-1, промышленный 61558-1/-2-16)
Пиковая нагрузка 150% @ 3 с
320W при конвекционном охлаждении, 500W с вентилятором 23CFM (принудительное охлаждение)
Подходит для установок класса I или класса II
Категория перенапряжения III (OVC III)
Широкий диапазон рабочей температуры -40 ~ +80°C
Высокий КПД до 95%
Защиты: короткое замыкание / перегрузка / перенапряжение / перегрев
Чрезвычайно низкий ток утечки, 2 × MOPP, подходит для медицинских применений BF
Рабочая высота до 5000 метров
Встроенный источник 12V/0,5A для внешнего вентилятора
Встроенная дистанционная компенсация падения напряжения
Применение
Промышленная автоматизация / системы управления
Системы безопасности
Механическое и электрическое оборудование
Электронные приборы, оборудование или аппаратура
Сетевое оборудование
Телекоммуникационные устройства
Оборудование источников питания PoE
Домашняя автоматизация
Медицинские устройства
Описание
LOP-500 — это высоконадежный, энергоэффективный, низкопрофильный импульсный источник питания открытого исполнения мощностью 500W. При высокой плотности мощности 27,8W/дюйм³ в стандартном размере 5" × 3", он имеет универсальный диапазон входного напряжения 80~264VAC, что делает его подходящим для глобальных применений. Серия предлагает полный выбор стандартных выходных напряжений, включая 12V/15V/18V/24V/27V/36V/48V/54V, и выпускается в полном диапазоне моделей.
Основные особенности LOP-500 включают: низкое потребление в режиме ожидания (<0,5W), высокий КПД (до 95%), способность обеспечивать 320W при естественном воздушном охлаждении и 500W при использовании дополнительного вентилятора. Он имеет возможность перегрузки 150% @ 3 секунды, широкий диапазон рабочей температуры от -40 до +80°C, соответствие OVCIII, подходит для систем класса I (с FG) или класса II (без FG). Изделие получило многочисленные сертификаты безопасности, включая 62368-1/60601-1/61558-1/60335-1, и спроектировано для соответствия 2xMOPP и чрезвычайно низкому току утечки прикосновения <70 мка
Cпецификация
Модель: LOP-500-12
Выход
Напряжение постоянного тока: 12V
Ток (пик, 3 с): 62,5A
Ток (23CFM): 41,6A
Ток (конвекция): 25A
Номинальная мощность (пик, 3 с): 750W
Номинальная мощность (23CFM): 499,2W
Номинальная мощность (конвекция): 300W
Пульсации и шум (макс.) Прим.2: 120mVp-p
Диапазон подстройки напряжения (основной выход): 11,4~12,6V
Допуск по напряжению Прим.3: ±3,0%
Нестабильность по входному напряжению: ±0,5%
Нестабильность по нагрузке: ±1,0%
Время готовности, время нарастания: 1000ms, 30ms/230Vac; 1500ms, 30ms/115Vac (при полной нагрузке)
Время удержания напряжения (тип.): 26ms@300W нагрузка, 16ms@500W нагрузка
Вход
Диапазон напряжения Прим.4: 80 ~ 264Vac; 113 ~ 370Vdc
Диапазон частоты: 47 ~ 63Hz
Коэффициент мощности: PF>0.95/230Vac, PF>0.98/115Vac (при полной нагрузке)
КПД (тип.): 93,5%
Потребляемый ток AC (тип.): 5,2A/115Vac; 2,9A/230Vac
Пусковой ток (тип.): ХОЛОДНЫЙ СТАРТ 40A/115Vac; 80A/230Vac
Ток утечки: ток утечки на землю < 500 μA(rms) @ 264Vac, ток прикосновения < 70 μA(rms) @ 264Vac
Защита
Перегрузка: 105 ~ 150% номинальной выходной мощности; тип защиты: режим прерывистого ограничения нагрузки после 3 с, автоматически восстанавливается после устранения аварийного состояния
Перенапряжение: 13,2 ~ 15,6V; тип защиты: отключение выходного напряжения, восстановление — повторным включением питания
Перегрев: тип защиты: отключение выходного напряжения, восстановление автоматически после снижения температуры или повторным включением питания для восстановления
Функции
Питание внешнего вентилятора: 12V@0,5A для питания вентилятора (23CFM) / 12V@0,2A без вентилятора; допуск -15% ~ +15% при 20% номинального тока основного выхода
Дистанционная компенсация: дистанционная компенсация падения напряжения на проводах нагрузки до 0,5V
Сигнал «питание в норме / отказ питания» (опция): 500ms>PG>10ms; TTL-сигнал переходит в высокий уровень с задержкой 10ms~500ms после установления питания; TTL-сигнал переходит в низкий уровень как минимум за 1ms до снижения Vo ниже 90% номинального значения; TTL(0 ~ 1V), TTH(2 ~ 5V)
Окружающая среда
Рабочая влажность: 20 ~ 90% RH без конденсации
Рабочая температура: -40 ~ +80°C (см. «Кривую снижения мощности»)
Температура/влажность хранения: -40 ~ +85°C, 10 ~ 95% RH без конденсации
Температурный коэффициент: ±0,03%/°C (0 ~ 50°C)
Вибрация: 10 ~ 500Hz, 2G 10мин./1цикл, 60мин. по каждой оси X, Y, Z
Примечания
Прим.1: Все параметры, не указанные особо, измеряются при входе 230VAC, номинальной нагрузке и температуре окружающей среды 25°C.
Прим.2: Пульсации и шум измеряются при полосе 20MHz с использованием 12" витой пары, завершённой параллельным конденсатором 0,1μF и 47μF.
Прим.3: Допуск: включает допуск установки, нестабильность по входному напряжению и нестабильность по нагрузке.
Прим.4: При низком входном напряжении может потребоваться снижение мощности. Пожалуйста, проверьте кривую снижения мощности для получения подробностей.
Прим.5: Источник питания рассматривается как компонент, который будет установлен в конечное оборудование. Все испытания EMC выполнены при монтаже блока на металлической пластине 360mm*360mm толщиной 1mm. Конечное оборудование должно быть повторно подтверждено на соответствие директивам EMC. Для рекомендаций по выполнению этих испытаний EMC, пожалуйста, обратитесь к «EMI testing of component power supplies.» (доступно на https://www.meanwell.com//Upload/PDF/EMI_statement_en.pdf)
