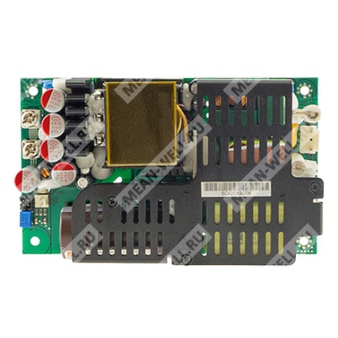

LOP-500-15 — это высоконадежный, энергоэффективный, низкопрофильный источник питания открытого исполнения. При габаритах 5" × 3" изделие обеспечивает высокую удельную мощность и подходит для глобальных применений благодаря универсальному входу 80…264 В переменного тока и 113…370 В постоянного тока. Серия включает несколько стандартных выходных напряжений и рассчитана на работу как в системах с естественным охлаждением, так и с принудительным охлаждением от внешнего вентилятора.
Для LOP-500-15 характерны малое потребление в режиме холостого хода, высокий КПД, возможность кратковременной перегрузки, расширенный температурный диапазон, соответствие категории перенапряжения III и пригодность для систем класса I и класса II. Низкий ток утечки и совокупность сертификатов безопасности делают изделие применимым в BF-медицинских приложениях.
| Параметр | Значение для LOP-500-15 |
| Выходное напряжение постоянного тока | 15 В |
| Выходной ток, пик 3 с | 50 А |
| Выходной ток при охлаждении 23 CFM | 33,3 А |
| Выходной ток при естественной конвекции | 20 А |
| Номинальная мощность, пик 3 с | 750 Вт |
| Номинальная мощность при охлаждении 23 CFM | 499,5 Вт |
| Номинальная мощность при естественной конвекции | 300 Вт |
| Диапазон подстройки выходного напряжения | 14,3…15,8 В |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Время установки, время нарастания | 1000 мс, 30 мс при 230 В AC; 1500 мс, 30 мс при 115 В AC при полной нагрузке |
| Пульсации и шум | 150 мВп-п |
| Допуск выходного напряжения | ±3,0% |
| Диапазон изменения выходного напряжения | 13,2…15,6 В |
| Параметр | Значение для LOP-500-15 |
| Диапазон входного напряжения | 80…264 В AC; 113…370 В DC |
| Диапазон входной частоты | 47…63 Гц |
| Коэффициент мощности | PF > 0,95 при 230 В AC; PF > 0,98 при 115 В AC при полной нагрузке |
| КПД, типовое значение | 94,5% |
| Пусковой ток, типовое значение | 40 А при 115 В AC; 80 А при 230 В AC, холодный старт |
| Входной ток, типовое значение | 5,2 А при 115 В AC; 2,9 А при 230 В AC |
| Ток утечки | Ток утечки на землю < 500 мкА RMS при 264 В AC; ток прикосновения < 70 мкА RMS при 264 В AC |
| Время удержания | 26 мс при нагрузке 300 Вт; 16 мс при нагрузке 500 Вт |
| Параметр | Значение для LOP-500-15 |
| Питание внешнего вентилятора | 12 В / 0,5 А для вентилятора 23 CFM; 12 В / 0,2 А без вентилятора |
| Допуск источника питания вентилятора | От −15% до +15% при 20% номинального тока основного выхода |
| Дистанционное измерение напряжения | Компенсация падения напряжения на проводах нагрузки до 0,5 В |
| Power Good / Power Fail, опционально | 500 мс > PG > 10 мс; TTL-сигнал переходит в высокий уровень с задержкой 10…500 мс после запуска; переходит в низкий уровень не менее чем за 1 мс до снижения Vo ниже 90% номинала; TTL 0…1 В, TTH 2…5 В |
| Параметр | Значение для LOP-500-15 |
| Рабочая температура | −40…+80 °C, с учетом кривой дерейтингa |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | −40…+85 °C, 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C при 0…50 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Высота эксплуатации | До 5000 м |
| Параметр | Значение для LOP-500-15 |
| Стандарты безопасности | CB IEC62368-1, IEC60335-1, IEC61558-1/-2-16, IEC60601-1; TUV BS EN/EN62368-1, BS EN/EN60335-1, BS EN/EN61558-1/-2-16, BS EN/EN60601-1 (версия 3.2); UL UL62368-1, ANSI/AAMI ES60601-1 (версия 3.2); CCC GB4943.1; RCM AS/NZS 61558-1/-2-16; EAC TPTC 004 |
| Категория перенапряжения | IEC/EN 61558-1/-2-16 — OVC III, высота до 2000 м; IEC/EN/UL 62368-1 — OVC II, высота до 5000 м; IEC/EN 60335-1 — OVC II, высота до 5000 м; IEC/EN 60601-1 — OVC II, высота до 4000 м |
| Защитное сверхнизкое напряжение | IEC/EN 61558-2-16: SELV, 12…48 В; IEC/EN/UL 62368-1: SELV / ES1, 12…48 В |
| Испытательное напряжение | Вход / выход: 4 кВ AC; вход / FG: 2 кВ AC; выход / FG: 1,5 кВ AC |
| Сопротивление изоляции | Вход / выход, вход / FG, выход / FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Проводимые и излучаемые помехи | BS EN/EN55032 (CISPR32), класс I: класс B; класс II: класс A |
| Гармонические составляющие тока | BS EN/EN61000-3-2, класс I: класс B |
| Фликер напряжения | BS EN/EN61000-3-3 |
| Иммунитет к ЭМП | BS EN/EN55035, BS EN/EN61000-6-2 |
| Провалы и прерывания напряжения | >95% провал 0,5 периода, 100% провал 1 период, 30% провал 25 периодов, >95% прерывания 250 периодов |
| Электростатический разряд | Уровень 4, 15 кВ по воздуху; уровень 4, 8 кВ контакт |
| Радиочастотная восприимчивость | Уровень 3, 10 В/м (80 МГц…2,7 ГГц); таблица 9, 9…28 В/м (385 МГц…5,78 ГГц) |
| Быстрые переходные процессы | Уровень 4, 2 кВ |
| Импульсные перенапряжения | Уровень 4, 4 кВ линия-земля; 2 кВ линия-линия |
| Кондуктивные помехи | Уровень 3, 10 В |
| Магнитное поле | Уровень 4, 30 А/м |
| 1 | Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает в себя допуск установки, стабилизацию по линии и стабилизацию по нагрузке. |
| 4 | При пониженных входных напряжениях может потребоваться снижение нагрузки. Следует проверять кривую дерейтингa. |
| 5 | Источник питания рассматривается как компонент, устанавливаемый в конечное изделие. Все испытания ЭМС выполнены при монтаже на металлической пластине 360 мм × 360 мм толщиной 1 мм. Конечное изделие должно быть повторно проверено на соответствие директивам ЭМС. |
