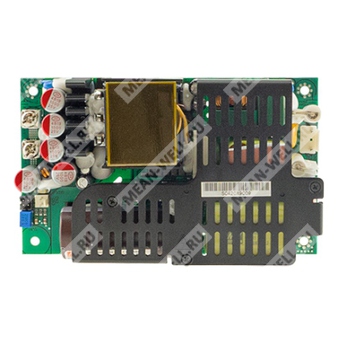

LOP-500-18 - низкопрофильный открытый AC/DC источник питания на 18 В для промышленной, медицинской и иной аппаратуры.
Расшифровка партномера
| Позиция | Расшифровка |
| LOP | Серия низкопрофильных открытых источников питания Mean Well |
| 500 | Номинальная мощность 500 Вт |
| 18 | Номинальное выходное напряжение 18 В |
Назначение и особенности
LOP-500-18 — это высоконадежный энергоэффективный открытый источник питания мощностью 500 Вт с низким профилем и габаритной базой 5" × 3". Устройство предназначено для преобразования универсального входного переменного или постоянного напряжения в стабилизированное выходное напряжение 18 В и рассчитано на применение в промышленной автоматике, системах безопасности, телекоммуникационном оборудовании, медицинских устройствах и других областях, где требуются высокая плотность мощности, расширенный температурный диапазон и повышенные требования к электробезопасности и ЭМС.
Источник поддерживает широкий диапазон входного напряжения 80–264 В переменного тока и 113–370 В постоянного тока, обладает низким потреблением на холостом ходу менее 0,5 Вт, высоким КПД до 95%, возможностью работы с естественным охлаждением до 320 Вт и до 500 Вт при принудительном охлаждении вентилятором. Изделие соответствует требованиям OVC III, поддерживает установки класса I и класса II, имеет очень низкий ток утечки и выполнено с учетом требований для BF-класса медицинских приложений.
Область применения
- Промышленная автоматизация и системы управления
- Системы безопасности
- Механическое и электротехническое оборудование
- Электронные приборы, оборудование и аппаратура
- Сетевое оборудование
- Телекоммуникационные устройства
- Оборудование питания PoE
- Домашняя автоматизация
- Медицинские устройства
Выходные характеристики
| Параметр | Значение для LOP-500-18 |
| Номинальное выходное напряжение | 18 В |
| Диапазон регулировки выходного напряжения | 17,1–18,9 В |
| Номинальная мощность | 300,6 Вт при естественном охлаждении; 500,4 Вт при охлаждении вентилятором |
| Выходной ток | 16,7 А при пиковой нагрузке 3 с; 27,8 А при 23 CFM; 16,7 А при конвекции |
| Пиковая перегрузка | 150% от номинальной нагрузки в течение 3 с |
| Нестабильность по линии | ±0,5% |
| Нестабильность по нагрузке | ±1,0% |
| Время установки и нарастания | 1000 мс, 30 мс / 230 В AC; 1500 мс, 30 мс / 115 В AC при полной нагрузке |
| Время удержания | 26 мс при нагрузке 300 Вт; 16 мс при нагрузке 500 Вт |
| Пульсации и шум | 180 мВ п-п |
| Допуск выходного напряжения | ±3,0% |
Входные характеристики
| Параметр | Значение для LOP-500-18 |
| Диапазон входного напряжения | 80–264 В AC; 113–370 В DC |
| Диапазон частоты | 47–63 Гц |
| Коэффициент мощности | PF > 0,95 при 230 В AC; PF > 0,98 при 115 В AC на полной нагрузке |
| КПД | 94,5% |
| Пусковой ток | 40 А при 115 В AC; 80 А при 230 В AC, холодный старт |
| Потребляемый ток | 5,2 А при 115 В AC; 2,9 А при 230 В AC |
| Ток утечки | Ток утечки на землю < 500 мкА (действ. знач.) при 264 В AC; ток прикосновения < 70 мкА (действ. знач.) при 264 В AC |
Защиты
| Функция | Условие / диапазон для LOP-500-18 | Тип срабатывания |
| Перегрузка | 105–150% от номинальной выходной мощности | Защелкивание в режиме hiccup через 3 с, автоматическое восстановление |
| Перенапряжение | 19,8–23,4 В | Отключение выходного напряжения, восстановление после повторного включения |
| Перегрев | Температурная защита | Отключение выходного напряжения, автоматическое восстановление после снижения температуры или после повторного включения |
Функции
| Функция | Параметр |
| Питание внешнего вентилятора | 12 В / 0,5 А для вентилятора 23 CFM; 12 В / 0,2 А без вентилятора |
| Допуск питания вентилятора | -15% / +15% при токе основной нагрузки 20% от номинала |
| Дистанционная обратная связь | Компенсация падения напряжения в проводах нагрузки до 0,5 В |
| Power Good / Power Fail, опция | TTL-сигнал: высокий уровень с задержкой 10–500 мс после включения; низкий уровень минимум за 1 мс до падения Vo ниже 90% номинала; TTL (0–1 В), TTH (2–5 В) |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -40…+80 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения | -40…+85 °C |
| Влажность хранения | 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0–50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Снижение выходной мощности
Для LOP-500-18 предусмотрено снижение допустимой выходной мощности в зависимости от температуры окружающей среды и условий охлаждения. При естественной конвекции максимальная мощность составляет 300 Вт, при принудительном воздушном охлаждении вентилятором 23 CFM — 500 Вт. Дополнительно учитывается снижение мощности при низком входном напряжении.
| Условия охлаждения | Максимальная выходная мощность |
| Естественная конвекция | 300 Вт |
| Принудительный обдув внешним вентилятором | 500 Вт |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | CB IEC62368-1, IEC60335-1, IEC61558-1/-2-16, IEC60601-1; TUV BS EN/EN62368-1, BS EN/EN60335-1, BS EN/EN61558-1/-2-16, BS EN/EN60601-1 (3.2 Version); UL UL62368-1, ANSI/AAMI ES60601-1 (3.2 Version); CCC GB4943.1; RCM AS/NZS 61558-1/-2-16; EAC TPTC 004 approved |
| Категория перенапряжения | IEC/EN 61558-1/-2-16: OVC III, высота до 2000 м; IEC/EN/UL 62368-1: OVC II, высота до 5000 м; IEC/EN 60335-1: OVC II, высота до 5000 м; IEC/EN 60601-1: OVC II, высота до 4000 м |
| Плавная безопасная низкая напряжённость | IEC/EN 61558-2-16: SELV, 12–48 В; IEC/EN/UL 62368-1: SELV / ES1, 12–48 В |
| Испытательное напряжение | I/P-O/P: 4 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| ЭМС по излучению | BS EN/EN55032 (CISPR32) |
| Гармонические токи | BS EN/EN61000-3-2 |
| Фликер напряжения | BS EN/EN61000-3-3 |
| ЭМС по устойчивости | BS EN/EN55035, BS EN/EN61000-6-2 |
| Переходные процессы и помехоустойчивость | ESD, радиочастотная помехоустойчивость, EFT/пачки, импульсные перенапряжения, кондуктивные помехи, магнитное поле, провалы и прерывания напряжения |
Параметры ЭМС-устойчивости
| Воздействие | Стандарт | Уровень / примечание |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | Более 95% провал 0,5 периода; 100% провал 1 период; 30% провал 25 периодов; более 95% прерывания 250 периодов |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| Радиочастотная помехоустойчивость | BS EN/EN61000-4-3 | Уровень 3, 10 В/м (80 МГц–2,7 ГГц); таблица 9, 9–28 В/м (385 МГц–5,78 ГГц) |
| Быстрые переходные процессы / всплески | BS EN/EN61000-4-4 | Уровень 3, 2 кВ |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | Уровень 4, 4 кВ линия-FG; 2 кВ линия-линия |
| Кондуктивные помехи | BS EN/EN61000-4-6 | Уровень 3, 10 В |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 4, 30 А/м |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 1695,7 тыс. ч минимум по Telcordia SR-332 (Bellcore); 230,7 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 127 × 76,2 × 30,5 мм (Д × Ш × В) |
| Масса | 0,42 кг |
| Упаковка | 24 шт.; 12 кг; 1,02 CUFT |
Конструктив и подключение
Корпус выполнен в открытом рамочном исполнении с низким профилем. Для установки предусмотрены крепёжные отверстия; для системы класса I они должны быть соединены с защитным заземлением. В системе класса II подключение к защитному заземлению не требуется.
| Разъём | Назначение | Описание |
| CN1 | Вход переменного тока | JST B3P-VH или эквивалент |
| CN2 | Вентилятор | TKP 8812-2 или эквивалент |
| CN3 | Функциональный разъём | TKP DH2I-2X2 или эквивалент |
| Контакт | Назначение |
| CN1-1 | AC/L |
| CN1-2 | Не подключён |
| CN1-3 | AC/N |
| CN2-1 | DC COM |
| CN2-2 | +12Vaux |
| CN3-1 | -R.S |
| CN3-2 | +R.S |
| CN3-3 | DC COM |
| CN3-4 | PG, опция |
| Выходные клеммы | Назначение |
| -V | Отрицательный выход |
| +V | Положительный выход |
Подключение выходных проводников осуществляется винтами M3.5 с полукруглой головкой в двух позициях. Максимальный момент затяжки — 8 lbs-in (90 cNm).
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, нестабильность по линии и по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки; необходимо учитывать кривую снижения характеристик.
- Дистанционная обратная связь компенсирует падение напряжения в проводах нагрузки до 0,5 В.
- Сигнал Power Good / Power Fail является опцией.
- HS1 и HS2 не должны быть закорочены.
