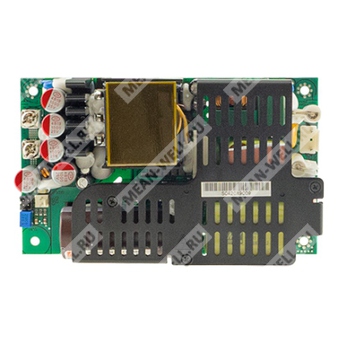

LOP-500-24 - открытый импульсный источник питания 24 В для промышленной, медицинской и телекоммуникационной аппаратуры.
Расшифровка партномера
| Позиция в обозначении |
Расшифровка |
| LOP |
Серия низкопрофильных открытых источников питания |
| 500 |
Номинальная мощность 500 Вт |
| 24 |
Номинальное выходное напряжение 24 В |
Назначение
LOP-500-24 представляет собой высоконадежный энергоэффективный источник питания открытого каркасного исполнения мощностью до 500 Вт с универсальным входом 80…264 В переменного тока. Изделие рассчитано на применение в промышленной автоматике, системах безопасности, телекоммуникационном оборудовании, медицинской аппаратуре и других системах, где требуется компактный низкопрофильный источник постоянного напряжения 24 В.
Особенности
- Компактное исполнение 5" × 3" с низким профилем 30,5 мм.
- Универсальный вход 80…264 В переменного тока с коррекцией коэффициента мощности.
- Номинальная выходная мощность 500 Вт при принудительном охлаждении и 320 Вт при естественной конвекции.
- Пиковая перегрузочная способность 150% в течение 3 секунд.
- Высокий КПД, типово до 95%.
- Малое потребление без нагрузки: менее 0,5 Вт.
- Встроенное питание внешнего вентилятора 12 В.
- Встроенная функция дистанционного измерения напряжения на нагрузке.
- Соответствие требованиям 2 × MOPP и очень малый ток утечки прикосновения.
- Пригоден для систем класса I и класса II.
- ОВК III.
Применение
- Промышленные системы автоматизации и управления.
- Охранные системы.
- Механическое и электротехническое оборудование.
- Электронные приборы, аппаратура и оборудование.
- Сетевое оборудование.
- Телекоммуникационные устройства.
- Оборудование питания PoE.
- Системы домашней автоматизации.
- Медицинские устройства.
Описание
LOP-500-24 относится к серии LOP-500 компании Mean Well и выполнен в формате низкопрофильного открытого источника питания для монтажа в составе конечного оборудования. Конструктивно изделие ориентировано на применение в ограниченном монтажном объеме при сохранении высокой удельной мощности и хороших тепловых характеристик. Серия поддерживает набор стандартных выходных напряжений, а исполнение 24 В предназначено для систем питания постоянного тока общего промышленного и специализированного назначения.
Источник питания рассчитан на работу в расширенном температурном диапазоне от -40 до +80 °C, при этом допустимая отдаваемая мощность зависит от способа охлаждения и входного напряжения. Для режима естественной конвекции для версии 24 В указана мощность 321,6 Вт, а при использовании внешнего вентилятора — до 501,6 Вт. Устройство поддерживает защиту от короткого замыкания, перегрузки, перенапряжения и перегрева.
Основные электрические параметры
| Параметр |
Значение для LOP-500-24 |
| Выходное напряжение |
24 В |
| Выходной ток, пиковый в течение 3 с |
31,3 А |
| Выходной ток при естественной конвекции |
13,4 А |
| Номинальная мощность, пиковая в течение 3 с |
751,2 Вт |
| Номинальная мощность при охлаждении 23 CFM |
501,6 Вт |
| Номинальная мощность при естественной конвекции |
321,6 Вт |
| Диапазон подстройки выходного напряжения |
22,8…25,2 В |
| Допуск по выходному напряжению |
±2,0% |
| Стабилизация по линии |
±0,5% |
| Стабилизация по нагрузке |
±1,0% |
| Время установки и нарастания |
1000 мс, 30 мс / 230 В AC; 1500 мс, 30 мс / 115 В AC при полной нагрузке |
| Пульсации и шум |
200 мВ п-п |
| Время удержания |
26 мс при нагрузке 300 Вт, 16 мс при нагрузке 500 Вт |
Вход
| Параметр |
Значение для LOP-500-24 |
| Диапазон входного напряжения |
80…264 В AC / 113…370 В DC |
| Диапазон частоты |
47…63 Гц |
| Коэффициент мощности |
PF > 0,95 при 230 В AC и PF > 0,98 при 115 В AC при полной нагрузке |
| Типовой КПД |
95% |
| Типовой входной ток |
2,9 А при 230 В AC |
| Пусковой ток |
80 А при 230 В AC |
| Ток утечки на землю |
< 500 мкА (rms) при 264 В AC |
| Ток прикосновения |
< 70 мкА (rms) при 264 В AC |
Защита
| Параметр |
Значение для LOP-500-24 |
| Перегрузка |
105…150% от номинальной выходной мощности; тип защиты — режим hiccup с восстановлением через 3 с автоматически |
| Перенапряжение |
26,4…31,2 В; тип защиты — отключение выходного напряжения с восстановлением после снятия неисправности |
| Перегрев |
Тип защиты — отключение выходного напряжения с автоматическим восстановлением после снижения температуры либо повторного включения |
Функции
| Параметр |
Значение для LOP-500-24 |
| Питание внешнего вентилятора |
12 В / 0,5 А для вентилятора 23 CFM; 12 В / 0,2 А без вентилятора |
| Допуск по питанию внешнего вентилятора |
-15%…+15% при 20% номинального тока основного выхода |
| Дистанционное измерение напряжения |
Компенсация падения напряжения на проводах нагрузки до 0,5 В |
| Сигнал Power Good / Power Fail |
TTL-сигнал; высокий уровень через 10…500 мс после включения, низкий уровень не менее чем за 1 мс до падения Vo ниже 90% номинала; TTL 0…1 В, TTH 2…5 В |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
-40…+80 °C |
| Рабочая влажность |
20…90% RH, без конденсации |
| Температура хранения |
-40…+85 °C |
| Влажность хранения |
10…95% RH, без конденсации |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0…50 °C |
| Вибрация |
10…500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Безопасность и ЭМС
| Параметр |
Значение для LOP-500-24 |
| Стандарты безопасности |
CB: IEC62368-1, IEC60335-1, IEC61558-1/-2-16, IEC60601-1; TUV: BS EN/EN62368-1, BS EN/EN60335-1, BS EN/EN61558-1/-2-16, BS EN/EN60601-1 (версия 3.2); UL: UL62368-1, ANSI/AAMI ES60601-1 (версия 3.2); CCC: GB4943.1; RCM: AS/NZS 61558-1/-2-16; EAC: TPTC 004 |
| Категория перенапряжения |
IEC/EN 61558-1/-2-16: ОВК III, до 2000 м; IEC/EN/UL 62368-1: ОВК II, до 5000 м; IEC/EN 60335-1: ОВК II, до 5000 м; IEC/EN 60601-1: ОВК II, до 4000 м |
| Защитное сверхнизкое напряжение |
IEC/EN61558-2-16: SELV, 12…48 В; IEC/EN/UL 62368-1: SELV / ES1, 12…48 В |
| Испытательное напряжение |
I/P-O/P: 4 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,5 кВ AC |
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Помехоэмиссия |
BS EN/EN55032 (CISPR32); BS EN/EN55014 (CISPR32); гармонические токи — BS EN/EN61000-3-2; фликер — BS EN/EN61000-3-3 |
| Помехоустойчивость |
ESD — уровень 4, 15 кВ воздух / 8 кВ контакт; радиополе — уровень 3, 10 В/м (80 МГц…2,7 ГГц), таблица 9, 9…28 В/м (385 МГц…5,78 ГГц); EFT/Burst — уровень 4, 2 кВ; Surge — уровень 4, 4 кВ линия-земля / 2 кВ линия-линия; проводимая помеха — уровень 3, 10 В; магнитное поле — уровень 4, 30 А/м; провалы и прерывания — >95% провал 0,5 периода, 100% провал 1 период, 30% провал 25 периодов, >95% прерывания 250 периодов |
MTBF, размеры и упаковка
| Параметр |
Значение |
| MTBF |
1695,7 тыс. ч минимум по Telcordia SR-332 (Bellcore); 230,7 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты |
127 × 76,2 × 30,5 мм (Д × Ш × В) |
| Масса и упаковка |
0,42 кг; 24 шт. / 12 кг / 1,02 CUFT |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает допуск уставки, стабилизацию по линии и стабилизацию по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки; следует использовать кривую снижения мощности.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование.
Модель LOP-500-24 соответствует классу низкопрофильных открытых источников питания с высокой плотностью мощности, ориентированных на промышленное и специализированное применение при строгих требованиях к безопасности, ЭМС и компактности монтажа.
