LOP-500-27

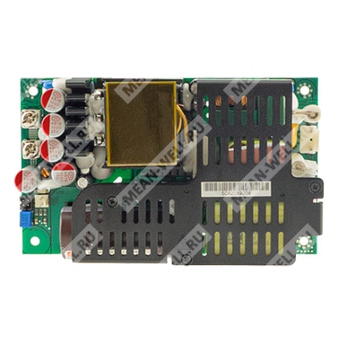

LOP-500-27 — низкопрофильный открытый источник питания на 27 В для промышленной и медицинской аппаратуры.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| LOP | Серия низкопрофильных открытых источников питания |
| 500 | Номинальная мощность 500 Вт |
| 27 | Выходное напряжение 27 В |
Краткое назначение
LOP-500-27 предназначен для питания промышленной, телекоммуникационной, медицинской и другой электронной аппаратуры, где требуется высокоэффективный AC/DC источник питания с расширенным диапазоном входного напряжения и низким током утечки.
Описание
Серия LOP-500 представляет собой высоконадежные энергоэффективные открытые источники питания низкопрофильного исполнения. Для модели LOP-500-27 характерны универсальный вход 80–264 В переменного тока, высокая удельная мощность, поддержка работы в широком диапазоне температур и наличие полного набора защит. Изделие рассчитано на применение в системах класса I и класса II, а также соответствует требованиям по безопасному сверхнизкому напряжению в ряде стандартов.
Модель LOP-500-27 относится к группе источников питания с выходным напряжением 27 В и предназначена для эксплуатации как в системах с естественным охлаждением, так и при принудительном обдуве внешним вентилятором. При естественной конвекции обеспечивается мощность до 320 Вт, при использовании вентилятора — до 500 Вт.
Особенности
- Компактное исполнение 5" × 3" с низким профилем 30,5 мм.
- Универсальный вход 80–264 В AC с коррекцией коэффициента мощности.
- Низкое потребление на холостом ходу: менее 0,5 Вт.
- Высокий КПД: типовое значение до 95%.
- Два режима охлаждения: естественная конвекция и принудительное охлаждение внешним вентилятором 23 CFM.
- Пиковая перегрузочная способность: 150% в течение 3 секунд.
- Широкий диапазон рабочих температур: от -40 до +80 °C.
- Соответствие OVC III.
- Пригодность для систем класса I с подключением защитного заземления или класса II без FG.
- Очень низкий ток утечки, пригодность для BF-медицинских применений.
- Встроенный выход 12 В / 0,5 А для питания внешнего вентилятора.
- Встроенная функция дистанционного измерения напряжения.
- Опциональный сигнал Power Good / Power Fail.
Области применения
- Промышленная автоматизация и системы управления.
- Системы безопасности.
- Механическое и электротехническое оборудование.
- Электронные приборы, аппаратура и устройства.
- Сетевое оборудование.
- Телекоммуникационное оборудование.
- Оборудование электропитания PoE.
- Домашняя автоматизация.
- Медицинские устройства.
Выходные параметры
| Параметр | Значение для LOP-500-27 |
| Выходное напряжение | 27 В |
| Выходной ток при 23 CFM | 18,5 А |
| Выходной ток при естественной конвекции | 11,9 А |
| Номинальная мощность при 23 CFM | 499,5 Вт |
| Номинальная мощность при естественной конвекции | 321,3 Вт |
| Диапазон регулировки выходного напряжения | 25,6–28,4 В |
| Допуск по выходному напряжению | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Пульсации и шум | 200 мВ п-п |
| Время установления и нарастания | 1000 мс, 30 мс / 230 В AC; 1500 мс, 30 мс / 115 В AC при полной нагрузке |
| Время удержания | 26 мс при нагрузке 300 Вт; 16 мс при нагрузке 500 Вт |
| Максимальная пиковая мощность 3 с | 750,6 Вт |
Входные параметры
| Параметр | Значение для LOP-500-27 |
| Диапазон входного напряжения | 80–264 В AC |
| Диапазон входного постоянного напряжения | 113–370 В DC |
| Диапазон частоты сети | 47–63 Гц |
| Коэффициент мощности | >0,95 при 230 В AC, >0,98 при 115 В AC, при полной нагрузке |
| Типовой КПД | 94,5% |
| Типовой входной ток | 5,2 А при 115 В AC; 2,9 А при 230 В AC |
| Пусковой ток | 40 А при 115 В AC; 80 А при 230 В AC, холодный старт |
| Ток утечки | Ток утечки на землю менее 500 мкА (rms) при 264 В AC; ток прикосновения менее 70 мкА (rms) при 264 В AC |
Защиты
| Вид защиты | Параметры срабатывания | Поведение |
| Перегрузка | 105–150% от номинальной выходной мощности | Режим hiccup с автоматическим восстановлением через 3 секунды |
| Перенапряжение | 26,4–31,2 В | Выходное напряжение отключается; восстановление после устранения неисправности и повторного включения питания |
| Перегрев | Срабатывание по температуре | Отключение выходного напряжения; автоматическое восстановление после снижения температуры либо повторного включения питания |
Функции
| Функция | Значение |
| Питание внешнего вентилятора | 12 В / 0,5 А для вентилятора 23 CFM; 12 В / 0,2 А без вентилятора; допуск -15% / +15% при основной нагрузке 20% |
| Дистанционное измерение | Компенсация падения напряжения на проводах нагрузки до 0,5 В |
| Power Good / Power Fail | 500 мс > PG > 10 мс; TTL-сигнал переходит в высокий уровень с задержкой 10–500 мс после запуска; в низкий уровень — не менее чем за 1 мс до снижения Vo ниже 90% номинала; TTL 0–1 В, TTH 2–5 В |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -40 ... +80 °C, с учетом графика дерейтирования |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | -40 ... +85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03% / °C (0 ... 50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 минут / цикл, 60 минут по осям X, Y, Z |
| Максимальная высота эксплуатации | До 5000 м |
Безопасность и ЭМС
| Показатель | Значение |
| Стандарты безопасности | IEC62368-1, IEC60335-1, IEC61558-1/-2-16, IEC60601-1; BS EN/EN62368-1, BS EN/EN60335-1, BS EN/EN61558-1/-2-16, BS EN/EN60601-1; UL62368-1, ANSI/AAMI ES60601-1; GB4943.1; AS/NZS 61558-1/-2-16; TPTC 004 |
| Категория перенапряжения | IEC/EN 61558-1/-2-16: OVC III, до 2000 м; IEC/EN/UL 62368-1: OVC II, до 5000 м; IEC/EN 60335-1: OVC II, до 5000 м; IEC/EN 60601-1: OVC II, до 4000 м |
| Сверхнизкое напряжение | IEC/EN 61558-2-16: SELV, 12–48 В; IEC/EN/UL 62368-1: SELV / ES1, 12–48 В |
| Испытательное напряжение | I/P–O/P: 4 кВ AC; I/P–FG: 2 кВ AC; O/P–FG: 1,5 кВ AC |
| Сопротивление изоляции | I/P–O/P, I/P–FG, O/P–FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| ЭМС. Излучаемые помехи | BS EN/EN55032 (CISPR32): класс I — класс B, класс II — класс A; BS EN/EN55014 (CISPR32): класс I — класс B |
| ЭМС. Гармонические составляющие тока | BS EN/EN61000-3-2 |
| ЭМС. Колебания напряжения | BS EN/EN61000-3-3 |
| ЭМС. Устойчивость к провалам и прерываниям | >95% провал 0,5 периода, 100% провал 1 период, 30% провал 25 периодов, >95% прерывания 250 периодов |
| ЭМС. Электростатический разряд | Уровень 4, 15 кВ воздушный разряд; уровень 4, 8 кВ контактный разряд |
| ЭМС. Радиочастотное излучение | Уровень 3, 10 В/м (80 МГц–2,7 ГГц); таблица 9, 9–28 В/м (385 МГц–5,78 ГГц) |
| ЭМС. Быстрые переходные процессы | Уровень 4, 4 кВ по линии-земля; 2 кВ по линии-линия |
| ЭМС. Импульсные помехи | Уровень 3, 2 кВ |
| ЭМС. Кондуктивные помехи | Уровень 3, 10 В |
| ЭМС. Магнитное поле | Уровень 4, 30 А/м |
Прочее
| Параметр | Значение |
| MTBF | 1695,7 тыс. ч минимум по Telcordia SR-332 (Bellcore); 230,7 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 127 × 76,2 × 30,5 мм (Д × Ш × В) |
| Масса | 0,42 кг |
| Упаковка | 24 шт. / 12 кг / 1,02 CUFT |
Примечания
| № | Содержание |
| 1 | Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершённой конденсаторами 0,1 мкФ и 47 мкФ параллельно. |
| 3 | Допуск включает точность установки, нестабильность по линии и нестабильность по нагрузке. |
| 4 | При пониженном входном напряжении может потребоваться дерейтинг; следует учитывать график дерейтирования. |
| 5 | Источник питания рассматривается как компонент, устанавливаемый в конечное изделие. ЭМС-испытания выполнялись при монтаже на металлической пластине 360 × 360 мм толщиной 1 мм. Конечное изделие должно быть повторно проверено на соответствие директивам ЭМС. |
