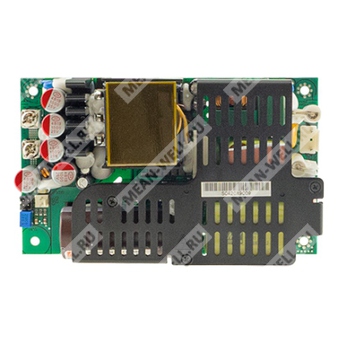

LOP-500-48 - открытый низкопрофильный источник питания 48 В для промышленной, медицинской и телекоммуникационной аппаратуры.
LOP-500-48 — это импульсный источник питания открытого исполнения мощностью до 500 Вт в составе серии LOP-500. Модель рассчитана на выходное напряжение 48 В и предназначена для систем промышленной автоматизации, медицинской техники, сетевого и телекоммуникационного оборудования, аппаратуры управления, измерительных и электронных устройств.
Расшифровка партномера
| Позиция в обозначении | Значение |
| LOP | Серия низкопрофильных открытых источников питания |
| 500 | Номинальная мощность серии: 500 Вт |
| 48 | Номинальное выходное напряжение: 48 В |
Особенности
- Компактный формат 5″ × 3″ с низким профилем 30,5 мм.
- Универсальный вход 80…264 В переменного тока или 113…370 В постоянного тока.
- Коррекция коэффициента мощности.
- Потребление без нагрузки менее 0,5 Вт.
- Высокая эффективность — до 95%.
- Мощность до 320 Вт при естественной конвекции и до 500 Вт при принудительном охлаждении вентилятором.
- Пиковая перегрузочная способность 150% в течение 3 секунд.
- Рабочий температурный диапазон от −40 до +80 °C.
- Соответствие OVC III.
- Подходит для систем класса I с подключением FG и класса II без FG.
- Низкий ток утечки, пригоден для BF-медицинских применений.
- Встроенный источник 12 В для внешнего вентилятора и функция дистанционного измерения.
Применение
- Промышленная автоматика и системы управления.
- Системы безопасности.
- Механическое и электротехническое оборудование.
- Электронные приборы, устройства и аппаратура.
- Сетевое оборудование.
- Телекоммуникационные устройства.
- Источник питания оборудования PoE.
- Системы домашней автоматизации.
- Медицинские устройства.
Описание
LOP-500-48 относится к серии высоконадежных энергоэффективных открытых источников питания с малой высотой корпуса. Конструкция ориентирована на применение в компактных аппаратах, где требуется высокий удельный уровень мощности при ограниченном монтажном объеме. Серия охватывает несколько стандартных выходных напряжений, а модель LOP-500-48 обеспечивает номинальное выходное напряжение 48 В и относится к вариантам с мощностью до 500 Вт при принудительном охлаждении.
При естественном воздушном охлаждении источник обеспечивает до 320 Вт, а при установке внешнего вентилятора — полную мощность 500 Вт. Для повышения эксплуатационной надежности предусмотрены защиты от короткого замыкания, перегрузки, перенапряжения и перегрева. Конструкция и уровни изоляции/утечки рассчитаны на использование в промышленной аппаратуре, а также в медицинских системах с повышенными требованиями к безопасности.
Параметры модели LOP-500-48
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 48 В |
| Диапазон регулировки выходного напряжения | 45,6…50,4 В |
| Диапазон выходного тока | 10,4 А при 500 Вт; 6,7 А при 320 Вт; 15,6 А пик 3 с |
| Номинальная мощность при принудительном охлаждении | 500 Вт |
| Номинальная мощность при естественной конвекции | 320 Вт |
| Пиковая мощность 3 с | 748,8 Вт |
| Пульсации и шум | 250 мВ пик-пик |
| Точность выходного напряжения | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Время установки и нарастания | 1000 мс, 30 мс при 230 В AC; 1500 мс, 30 мс при 115 В AC, при полной нагрузке |
| Время удержания | 26 мс при нагрузке 300 Вт; 16 мс при нагрузке 500 Вт |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 80…264 В AC; 113…370 В DC |
| Диапазон частоты сети | 47…63 Гц |
| Коэффициент мощности | >0,95 при 230 В AC; >0,98 при 115 В AC, при полной нагрузке |
| КПД типовое | 95% |
| Входной ток типовой | 2,9 А при 230 В AC; 5,2 А при 115 В AC |
| Пусковой ток типовой | 80 А при 230 В AC; 40 А при 115 В AC, холодный старт |
| Ток утечки | Ток утечки на землю <500 мкА (СКЗ) при 264 В AC; ток прикосновения <70 мкА (СКЗ) при 264 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 105…150% от номинальной выходной мощности; защита с режимом hiccup, автоматическое восстановление через 3 с |
| Перенапряжение | 52,8…62,4 В; отключение выходного напряжения с восстановлением после устранения причины отказа |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры или повторного включения |
| Короткое замыкание | Защита предусмотрена |
Функции
| Параметр | Значение |
| Питание внешнего вентилятора | 12 В / 0,5 А при вентиляторе 23 CFM; 12 В / 0,2 А без вентилятора; допуск −15%…+15% при 20% номинального тока основного выхода |
| Дистанционное измерение | Компенсация падения напряжения на проводах нагрузки до 0,5 В |
| Сигнал Power Good / Power Fail | Опционально; задержка перехода в высокий уровень 10…500 мс после запуска; переход в низкий уровень минимум за 1 мс до снижения Vo ниже 90% номинала; TTL: 0…1 В / 2…5 В |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая влажность | 20…90% RH, без конденсации |
| Рабочая температура | −40…+80 °C |
| Температура хранения и влажность | −40…+85 °C, 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | CB IEC62368-1, IEC60335-1, IEC61558-1/-2-16, IEC60601-1; TUV BS EN/EN62368-1, BS EN/EN60335-1, BS EN/EN61558-1/-2-16, BS EN/EN60601-1; UL62368-1, ANSI/AAMI ES60601-1; CCC GB4943.1; RCM AS/NZS 61558-1/-2-16; EAC TPTC 004 |
| Категория перенапряжения | IEC/EN 61558-1/-2-16: OVC III, высота до 2000 м; IEC/EN/UL 62368-1: OVC II, высота до 5000 м; IEC/EN 60335-1: OVC II, высота до 5000 м; IEC/EN 60601-1: OVC II, высота до 4000 м |
| Защитное сверхнизкое напряжение | IEC/EN61558-2-16: SELV, 12…48 В; IEC/EN/UL62368-1: SELV / ES1, 12…48 В |
| Испытательное напряжение | I/P-O/P: 4 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия по проводам и излучению | BS EN/EN55032 (CISPR32): класс I — класс B, класс II — класс A |
| Гармонические составляющие тока | BS EN/EN61000-3-2: класс I — класс B |
| Фликер напряжения | BS EN/EN61000-3-3 |
| Помехоустойчивость к ЭСР | BS EN/EN61000-4-2: уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| Помехоустойчивость к радиочастотному излучению | BS EN/EN61000-4-3: уровень 3, 10 В/м (80 МГц…2,7 ГГц); таблица 9, 9…28 В/м (385 МГц…5,78 ГГц) |
| Помехоустойчивость к EFT/пачкам | BS EN/EN61000-4-4: уровень 3, 2 кВ |
| Помехоустойчивость к импульсным перенапряжениям | BS EN/EN61000-4-5: уровень 4, 4 кВ линия-FG; 2 кВ линия-линия |
| Помехоустойчивость к кондуктивным помехам | BS EN/EN61000-4-6: уровень 3, 10 В |
| Помехоустойчивость к магнитному полю | BS EN/EN61000-4-8: уровень 4, 30 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11: >95% провал 0,5 периода, 100% провал 1 период, 30% провал 25 периодов, >95% прерывания 250 периодов |
MTBF
| Параметр | Значение |
| Средняя наработка на отказ | 1695,7 тыс. ч минимум по Telcordia SR-332 (Bellcore); 230,7 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габаритные размеры и упаковка
| Параметр | Значение |
| Габариты | 127 × 76,2 × 30,5 мм (Д × Ш × В) |
| Масса | 0,42 кг |
| Упаковка | 24 шт.; 12 кг; 1,02 куб. фута |
Примечания
1. Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измерены в полосе 20 МГц с использованием 12-дюймовой витой пары, завершённой конденсаторами 0,1 мкФ и 47 мкФ, включёнными параллельно.
3. Допуск включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке.
4. При низком входном напряжении может потребоваться снижение нагрузки. Необходимо сверяться с кривой снижения мощности.
5. Источник питания рассматривается как компонент, устанавливаемый в конечное изделие. Все испытания ЭМС выполнены при монтаже на металлической пластине 360 мм × 360 мм толщиной 1 мм. Конечное изделие должно быть повторно подтверждено на соответствие директивам ЭМС.
