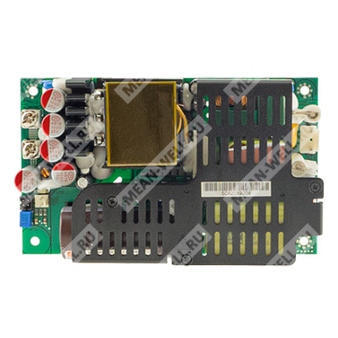

LOP-500-54 - низкопрофильный открытый импульсный источник питания мощностью 500 Вт для промышленного и медицинского применения.
Расшифровка партномера
| Партномер |
Расшифровка |
| LOP |
Серия низкопрофильных открытых источников питания Mean Well |
| 500 |
Номинальная мощность 500 Вт |
| 54 |
Выходное напряжение 54 В |
Назначение и особенности
LOP-500-54 представляет собой высоконадежный, энергоэффективный, низкопрофильный источник питания открытого каркасного исполнения. Изделие предназначено для систем промышленной автоматизации, контрольно-измерительной аппаратуры, телекоммуникационного оборудования, медицинских устройств и другой аппаратуры, требующей компактного AC/DC-источника с расширенным диапазоном входного напряжения и высокой удельной мощностью.
Для данной модели характерны универсальный вход 80–264 В переменного тока, наличие коррекции коэффициента мощности, высокий КПД до 95%, малая потребляемая мощность на холостом ходу менее 0,5 Вт, а также возможность работы без принудительного охлаждения либо с внешним вентилятором. При естественном охлаждении доступна выходная мощность до 320 Вт, при принудительном охлаждении — до 500 Вт.
Сфера применения
- Промышленное оборудование и системы управления
- Системы безопасности
- Электромеханическое и электротехническое оборудование
- Электронные приборы, аппаратура и устройства
- Сетевое оборудование
- Телекоммуникационные устройства
- Оборудование питания PoE
- Домашняя автоматизация
- Медицинские устройства
Описание
Серия LOP-500 — это компактные открытые источники питания формата 5"×3" с низким профилем 30,5 мм. Модельный ряд включает стандартные выходные напряжения 12 В, 15 В, 18 В, 24 В, 27 В, 36 В, 48 В и 54 В. Изделие рассчитано на применение в глобальных проектах благодаря универсальному входу 80–264 В AC и 113–370 В DC.
Источник питания поддерживает перегрузочную способность до 150% от номинала в течение 3 секунд, оснащён защитами от короткого замыкания, перегрузки, перенапряжения и перегрева. Предусмотрены встроенный источник 12 В для внешнего вентилятора, а также функция дистанционного измерения напряжения на нагрузке. Изделие соответствует требованиям по безопасности для применений класса I и класса II, а также по сверхнизкому напряжению защиты.
Расшифровка ключевых параметров
| Параметр |
Значение |
| Серия |
LOP |
| Номинальная мощность |
500 Вт |
| Выходное напряжение |
54 В |
| Исполнение |
Низкопрофильное открытое каркасное |
Параметры
Выход
| Параметр |
LOP-500-54 |
| Постоянное выходное напряжение |
54 В |
| Диапазон регулировки основного выхода |
52–58 В |
| Номинальный ток при принудительном охлаждении 23 CFM |
9,3 А |
| Номинальная мощность при принудительном охлаждении 23 CFM |
502,2 Вт |
| Допустимый ток при естественном охлаждении |
6 А |
| Номинальная мощность при естественном охлаждении |
324 Вт |
| Пиковая перегрузочная способность в течение 3 с |
13,9 А |
| Пиковая мощность в течение 3 с |
750,6 Вт |
| Пульсации и шум |
250 мВ п-п |
| Допуск выходного напряжения |
±1,0% |
| Линейная стабилизация |
±0,5% |
| Нагрузочная стабилизация |
±1,0% |
| Время установки, время нарастания |
1000 мс, 30 мс / 230 В AC; 1500 мс, 30 мс / 115 В AC при полной нагрузке |
| Время удержания |
26 мс при нагрузке 300 Вт, 16 мс при нагрузке 500 Вт |
Вход
| Параметр |
LOP-500-54 |
| Диапазон входного напряжения |
80–264 В AC; 113–370 В DC |
| Диапазон частоты |
47–63 Гц |
| Коэффициент мощности |
PF > 0,95 при 230 В AC; PF > 0,98 при 115 В AC при полной нагрузке |
| КПД типовое |
95% |
| Потребляемый ток AC типовой |
2,9 А при 230 В AC; 5,2 А при 115 В AC |
| Пусковой ток типовой |
80 А при 230 В AC; 40 А при 115 В AC, холодный старт |
| Ток утечки |
Ток утечки на землю < 500 мкА (rms) при 264 В AC; ток прикосновения < 70 мкА (rms) при 264 В AC |
Защита
| Параметр |
LOP-500-54 |
| Перегрузка |
105–150% от номинальной выходной мощности; тип защиты — отключение с автоматическим восстановлением через 3 с |
| Перенапряжение |
59,4–67,5 В; тип защиты — отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев |
Тип защиты — отключение выходного напряжения, автоматическое восстановление после снижения температуры или повторного включения питания |
| Короткое замыкание |
Предусмотрено |
Функции
| Параметр |
LOP-500-54 |
| Питание внешнего вентилятора |
12 В / 0,5 А для вентилятора 23 CFM; 12 В / 0,2 А без вентилятора; допуск −15%…+15% при основном выходе 20% от номинального тока |
| Дистанционное измерение |
Компенсация падения напряжения на проводах нагрузки до 0,5 В |
| Сигнал Power Good / Power Fail |
500 мс > PG > 10 мс; TTL-сигнал переходит в высокий уровень с задержкой 10–500 мс после запуска; переходит в низкий уровень минимум за 1 мс до снижения Vo ниже 90% номинального значения; TTL 0–1 В, TTH 2–5 В |
Условия эксплуатации
| Параметр |
LOP-500-54 |
| Рабочая температура |
−40…+80 °C, с учётом графика снижения мощности |
| Рабочая влажность |
20–90% RH, без конденсации |
| Температура хранения и влажность |
−40…+85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент |
±0,03%/°C (0–50 °C) |
| Вибрация |
10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Высота эксплуатации |
до 5000 м |
Безопасность и ЭМС
| Параметр |
LOP-500-54 |
| Стандарты безопасности |
CB IEC62368-1, IEC60335-1, IEC61558-1/-2-16, IEC60601-1; TUV BS EN/EN62368-1, BS EN/EN60335-1, BS EN/EN61558-1/-2-16, BS EN/EN60601-1 (версия 3.2); UL UL62368-1, ANSI/AAMI ES60601-1 (версия 3.2); CCC GB4943.1; RCM AS/NZS 61558-1/-2-16; EAC TPTC 004 |
| Категория перенапряжения |
IEC/EN 61558-1/-2-16: OVC III, до 2000 м; IEC/EN/UL 62368-1: OVC II, до 5000 м; IEC/EN 60335-1: OVC II, до 5000 м; IEC/EN 60601-1: OVC II, до 4000 м |
| Защита от сверхнизкого напряжения |
IEC/EN 61558-2-16: SELV, 12–48 В; IEC/EN/UL 62368-1: SELV/ES1, 12–48 В |
| Испытательное напряжение |
Вход-выход 4 кВ AC; вход-земля 2 кВ AC; выход-земля 1,5 кВ AC |
| Сопротивление изоляции |
Вход-выход, вход-земля, выход-земля: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия |
BS EN/EN55032 (CISPR32), BS EN/EN61000-3-2, BS EN/EN61000-3-3, BS EN/EN55014 (CISPR32) |
| Помехоустойчивость |
BS EN/EN55035, BS EN/EN61000-6-2 |
| Устойчивость к провалам и прерываниям напряжения |
>95% провал 0,5 периода; 100% провал 1 период; 30% провал 25 периодов; >95% прерывания 250 периодов |
| Электростатический разряд |
Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| Радиочастотное излучение |
Уровень 3, 10 В/м (80 МГц–2,7 ГГц); таблица 9, 9–28 В/м (385 МГц–5,78 ГГц) |
| Импульсные помехи |
Уровень 4, 4 кВ/линия-земля; 2 кВ/линия-линия |
| Проводимая устойчивость |
Уровень 3, 10 В |
| Магнитное поле |
Уровень 4, 30 А/м |
Механические параметры
| Параметр |
LOP-500-54 |
| Габаритные размеры |
127 × 76,2 × 30,5 мм |
| Масса |
0,42 кг |
| Упаковка |
24 шт.; 12 кг; 1,02 CUFT |
MTBF
| Показатель |
Значение |
| MTBF |
1695,7 тыс. ч минимум по Telcordia SR-332 (Bellcore); 230,7 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Примечания
- Все параметры, не оговорённые особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконечной 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает допуск установки, линейную стабилизацию и нагрузочную стабилизацию.
- При пониженном входном напряжении может потребоваться снижение выходной мощности. Следует учитывать график снижения мощности.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование. Все испытания ЭМС выполнены при монтаже устройства на металлическую пластину 360 мм × 360 мм толщиной 1 мм. Конечное оборудование должно быть повторно подтверждено на соответствие требованиям ЭМС.
