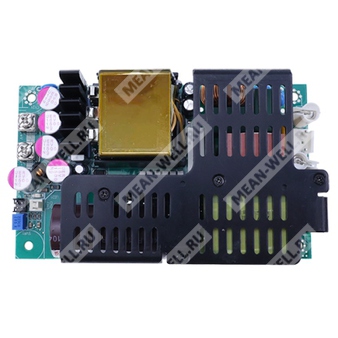

LOP-600-48
LOP-600-48 - низкопрофильный открытый источник питания 48 В для промышленного и медицинского оборудования.
Расшифровка партномера
| Позиция | Значение |
| LOP | Серия низкопрофильных открытых источников питания |
| 600 | Номинальная мощность 600 Вт |
| 48 | Выходное напряжение 48 В |
Назначение
LOP-600-48 представляет собой открытый импульсный источник питания мощностью 600 Вт с низким профилем корпуса, предназначенный для питания промышленной автоматики, медицинской техники, телекоммуникационного и иного электронного оборудования. Модель относится к серии с универсальным сетевым входом, повышенной эффективностью, возможностью работы как с естественным охлаждением, так и с принудительным обдувом, а также с функциями защит и удалённой обратной связи по напряжению.
Особенности
- Компактный открытый модуль с габаритами 127 × 76,2 × 35 мм для версии 12 В; для версии 15–54 В высота 33,5 мм.
- Универсальный вход 80–264 В переменного тока.
- Высокая удельная мощность: 30,3 Вт/дюйм³.
- Низкое потребление на холостом ходу: менее 0,5 Вт.
- КПД до 95%.
- Работа до 400 Вт при естественной конвекции и до 600 Вт при принудительном охлаждении внешним вентилятором.
- Пиковая перегрузочная способность 150% в течение 3 с.
- Широкий температурный диапазон эксплуатации: от -40 до +80 °C.
- Соответствие категории перенапряжения III.
- Подходит для систем класса I с подключением FG или класса II без FG.
- Сверхнизкий ток утечки и наличие 2 × MOPP, пригодность для BF-класса медицинских применений.
- Встроенное питание внешнего вентилятора 12 В.
- Встроенная функция удалённой обратной связи по напряжению.
- Опциональный сигнал Power Good / Power Fail.
Области применения
- Промышленные машины и системы управления.
- Системы безопасности.
- Механическое и электротехническое оборудование.
- Электронные приборы, аппаратура и устройства.
- Сетевое оборудование.
- Телекоммуникационные устройства.
- Источники питания для PoE-оборудования.
- Системы домашней автоматизации.
- Медицинские устройства.
Описание
LOP-600-48 — это высоконадежный энергоэффективный источник питания открытого исполнения с малой высотой корпуса и входным диапазоном, пригодным для глобальных сетей электроснабжения. Серия содержит варианты стандартных выходных напряжений, включая 12, 15, 18, 24, 27, 36, 48 и 54 В, что позволяет применять изделие в широком спектре задач. Конструктивно и электрически источник ориентирован на промышленную эксплуатацию, в том числе в условиях повышенных требований к безопасности, электромагнитной совместимости и медицинскому применению.
Модель обеспечивает номинальную мощность 600 Вт при принудительном охлаждении и 400 Вт при естественной конвекции. Для серии характерны низкое потребление в режиме холостого хода, высокий коэффициент мощности, расширенный диапазон рабочих температур, возможность удалённой компенсации падения напряжения на проводах нагрузки и наличие защит от короткого замыкания, перегрузки, перенапряжения и перегрева.
Параметры
Выход
| Параметр | Значение для LOP-600-48 |
| Номинальное выходное напряжение | 48 В |
| Диапазон подстройки выходного напряжения | 45,6–50,4 В |
| Пиковая нагрузка в течение 3 с | 902,4 Вт |
| Номинальная мощность при принудительном охлаждении | 600 Вт |
| Мощность при естественной конвекции | 398,4 Вт |
| Ток при пиковом режиме 3 с | 18,8 А |
| Ток при охлаждении 23 CFM | 12,5 А |
| Ток при естественной конвекции | 8,3 А |
| Пульсации и шум | 250 мВ пик-пик |
| Допуск выходного напряжения | ±1,0% |
| Нестабильность по линии | ±0,5% |
| Нестабильность по нагрузке | ±1,0% |
| Время установления, нарастания | 1000 мс, 50 мс при 230 В переменного тока; 1500 мс, 50 мс при 115 В переменного тока на полной нагрузке |
| Время удержания | 12 мс при 400 Вт; 8 мс при 600 Вт |
Вход
| Параметр | Значение для LOP-600-48 |
| Диапазон входного напряжения | 80–264 В переменного тока; 113–370 В постоянного тока |
| Диапазон частоты сети | 47–63 Гц |
| Коэффициент мощности | PF > 0,95 при 230 В переменного тока; PF > 0,98 при 115 В переменного тока на полной нагрузке |
| Типичный КПД | 95% |
| Типичный пусковой ток | Холодный старт: 40 А при 115 В переменного тока; 80 А при 230 В переменного тока |
| Типичный входной ток | 3,2 А при 230 В переменного тока |
| Ток утечки | Ток утечки на землю менее 500 мкА (действующее значение) при 264 В переменного тока; ток прикосновения менее 70 мкА (действующее значение) при 264 В переменного тока |
Защиты
| Параметр | Значение для LOP-600-48 |
| Перегрузка | 105–150% от номинальной выходной мощности, тип защиты: прерывистый режим после 3 с, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 52,8–62,4 В |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры или повторного включения питания |
| Короткое замыкание | Отключение выходного напряжения с автоматическим восстановлением по схеме защиты |
Функции
| Параметр | Значение для LOP-600-48 |
| Питание внешнего вентилятора | 12 В / 0,5 А для вентилятора 23 CFM; 12 В / 0,2 А без вентилятора |
| Допуск питания внешнего вентилятора | -15% … +15% при 20% номинального тока основного выхода |
| Удалённая обратная связь | Компенсация падения напряжения на проводах нагрузки до 0,5 В |
| Power Good / Power Fail | Опция; TTL-сигнал становится высоким с задержкой 10–500 мс после включения; становится низким минимум за 1 мс до падения Vo ниже 90% от номинала; TTL 0–1 В, TTH 2–5 В |
Условия эксплуатации
| Параметр | Значение для LOP-600-48 |
| Рабочая температура | -40 … +80 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | -40 … +85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0–50 °C |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение для LOP-600-48 |
| Стандарты безопасности | CB: IEC62368-1, IEC60335-1, IEC61558-1/-2-16, IEC60601-1; TUV: BS EN/EN62368-1, BS EN/EN60335-1, BS EN/EN61558-1/-2-16, BS EN/EN60601-1 (3.2 Version); UL: UL62368-1, ANSI/AAMI ES60601-1 (3.2 Version); CCC: GB4943.1; RCM: AS/NZS 61558-1/-2-16; EAC: TPTC 004 approved |
| Сопротивление изоляции | Вход-выход: 4 кВ переменного тока; вход-FG: 2 кВ переменного тока; выход-FG: 1,5 кВ переменного тока |
| Сопротивление изоляции | Вход-выход, вход-FG, выход-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Категория перенапряжения | IEC/EN 61558-1/-2-16: OVC III, высота до 2000 м; IEC/EN/UL 62368-1: OVC II, высота до 5000 м; IEC/EN 60335-1: OVC II, высота до 5000 м; IEC/EN 60601-1: OVC II, высота до 4000 м |
| Защита от сверхнизкого напряжения | IEC/EN61558-2-16 (SELV, 12–48 В); IEC/EN/UL 62368-1 (SELV / ES1, 12–48 В) |
| Изоляция по MOPP | Первичная цепь — вторичная цепь: 2 × MOPP; первичная цепь — земля: 1 × MOPP; вторичная цепь — земля: 1 × MOPP |
| Эмиссия ЭМС | Проводимые и излучаемые помехи: BS EN/EN55032(CISPR32), BS EN/EN55011(CISPR11); гармонические составляющие тока: BS EN/EN61000-3-2; фликер напряжения: BS EN/EN61000-3-3; для класса I: класс B, для класса II: класс A |
| Помехоустойчивость ЭМС | ESD: уровень 4, 15 кВ воздух, 8 кВ контакт; радиочастотная восприимчивость: уровень 3, 10 В/м (80 МГц–2,7 ГГц), таблица 9, 9–28 В/м (385 МГц–5,78 ГГц); EFT/пачки: уровень 3, 2 кВ; surge: уровень 4, 4 кВ линия-FG, 2 кВ линия-линия; наведённые помехи: уровень 3, 10 В; магнитное поле: уровень 4, 30 А/м; провалы и прерывания: >95% провал 0,5 периода, 100% провал 1 период, 30% провал 25 периодов, >95% прерывания 250 периодов |
Надёжность
| Параметр | Значение для LOP-600-48 |
| MTBF | 1963,2 тыс. ч минимум по Telcordia SR-332 (Bellcore); 310,9 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Размеры и масса
| Параметр | Значение для LOP-600-48 |
| Габариты | 127 × 76,2 × 33,5 мм |
| Масса | 0,48 кг |
Упаковка
| Параметр | Значение для LOP-600-48 |
| Количество в упаковке | 24 шт. |
| Масса упаковки | 13,7 кг |
| Объём упаковки | 1,10 куб. футов |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, нагруженной параллельными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, нестабильность по линии и нестабильность по нагрузке.
- При пониженном входном напряжении может потребоваться снижение нагрузки; необходимо учитывать кривую дерейтирования.
- Источник питания рассматривается как компонент, устанавливаемый в конечное изделие. Испытания ЭМС выполнялись при монтаже на металлической пластине 360 × 360 мм толщиной 1 мм; конечное изделие должно быть повторно проверено на соответствие директивам ЭМС.
