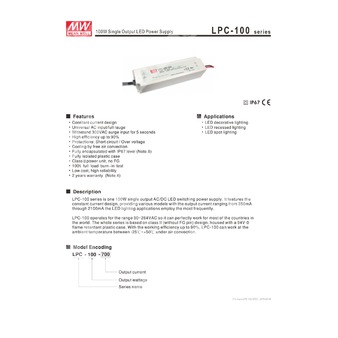

LPC-100-1400 - источник питания постоянного тока 100 Вт для светодиодных нагрузок с выходным током 1400 мА.
Назначение
Компонент LPC-100-1400 представляет собой одноканальный AC/DC светодиодный импульсный источник питания мощностью 100 Вт с режимом стабилизации тока. Изделие предназначено для питания светодиодных модулей, светильников и других LED-ориентированных устройств, где требуется фиксированный выходной ток 1400 мА.
Особенности
- Схема стабилизации выходного тока.
- Универсальный широкий диапазон входного переменного напряжения.
- Устойчивость к импульсному перенапряжению входа до 300 В переменного тока в течение 5 секунд.
- Высокий КПД до 90%.
- Защита от короткого замыкания и перенапряжения.
- Охлаждение за счёт свободной конвекции воздуха.
- Полная герметизация с уровнем защиты IP67.
- Полностью изолированный пластиковый корпус.
- Устройство класса II, без защитного заземления.
- 100% испытание под полной нагрузкой.
- Низкая стоимость при высокой надёжности.
Применение
Подходит для светодиодной аппаратуры и связанных с ней устройств, включая декоративную LED-осветительную технику и рекламные установки.
Расшифровка партномера
| Обозначение | Расшифровка |
| LPC | Серия изделия |
| 100 | Номинальная мощность: 100 Вт |
| 1400 | Номинальный выходной ток: 1400 мА |
Описание
Серия LPC-100 — это одноканальные AC/DC источники питания для светодиодных систем с режимом постоянного тока. Модель LPC-100-1400 рассчитана на номинальный выходной ток 1400 мА и применяется в типовых LED-задачах, где требуется стабильное токовое питание при изменяющемся падении напряжения на нагрузке.
Изделие работает в расширенном диапазоне входного напряжения 90...264 В AC, что обеспечивает совместимость с сетями большинства стран. Конструктивно серия выполнена в полностью изолированном пластиковом корпусе с уровнем защиты IP67 и соответствует классу II. Охлаждение реализовано за счёт естественной воздушной конвекции, что упрощает монтаж и эксплуатацию в герметичных светотехнических устройствах.
Таблица параметров
Выход
| Параметр | Значение |
| Номинальный выходной ток | 1400 мА |
| Допуск по выходному току | ±5,0% |
| Номинальная мощность | 100,8 Вт |
| Диапазон постоянного тока при стабилизации | 36...72 В |
| Диапазон постоянного тока | 80...97 В |
| Пульсации выходного тока | ±5% |
| Точность стабилизации тока | ±5,0% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90...264 В AC |
| Диапазон входного постоянного напряжения | 127...370 В DC |
| Частота сети | 47...63 Гц |
| Пусковой ток | 75 А, холодный старт, длительность импульса 980 мкс, измерение при 50% Ipeak, 230 В AC |
| Потребляемый ток | 2,2 А / 115 В AC; 1,2 А / 230 В AC |
| Максимум блоков питания на автоматическом выключателе 16 А | 1 шт. при автомате типа B; 2 шт. при автомате типа C, при 230 В AC |
| Время готовности / нарастания | 2000 мс, 80 мс / 115 В AC при полной нагрузке; 1000 мс, 80 мс / 230 В AC при полной нагрузке |
| Время удержания | 10 мс / 115 В AC; 16 мс / 230 В AC при полной нагрузке |
Защита
| Параметр | Значение |
| Защита от короткого замыкания | Режим hiccup, автоматическое восстановление после устранения аварии |
| Защита от перенапряжения | 315...345 В |
| Тип поведения при перенапряжении | Отключение и защёлкивание выходного напряжения; восстановление после повторного включения питания |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -25...+50 °C |
| Рабочая влажность | 10...95% RH, без конденсации |
| Температура хранения | -40...+80 °C |
| Влажность хранения | 10...95% RH |
| Температурный коэффициент | ±0,03%/°C (0...50 °C) |
| Вибрация | 10...500 Гц, 2G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
| Допустимая высота эксплуатации | Для высоты более 2000 м: температурное снижение 3,5 °C/1000 м для моделей без вентилятора |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | IEC 62368-1; EAC TP TC 004; IP67; BS EN/EN62368-1 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Электромагнитная совместимость: помехоэмиссия | BS EN/EN55032 (CISPR32) Class B; BS EN/EN61000-3-2 Class A (≤80% нагрузки); BS EN/EN61000-3-3; EAC TP TC 020 |
| Электромагнитная совместимость: помехоустойчивость | BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11; BS EN/EN55035; light industry level; EAC TP TC 020 |
Показатели надёжности, габариты и упаковка
| Параметр | Значение |
| MTBF | 4121,8 тыс. ч min. по Telcordia SR-332 (Bellcore); 511,2 тыс. ч min. по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 190 × 52 × 37 мм (Д × Ш × В) |
| Масса | 0,61 кг |
| Упаковка | 20 шт.; 13,2 кг; 0,55 CUFT |
Подключение и конструктив
| Параметр | Значение |
| Входные провода | AC/L (коричневый), AC/N (синий) |
| Выходные провода | +V (красный), -V (чёрный) |
| Сечение проводов | UL 1015 18AWG |
| Рекомендуемое положение монтажа | Горизонтальное |
| Частота преобразования | 67 кГц |
Примечания
- Все параметры, специально не оговорённые отдельно, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- При низком входном напряжении может потребоваться снижение нагрузки; для подробностей следует учитывать статические характеристики.
- Источник питания рассматривается как компонент, предназначенный для работы в составе конечного оборудования. Поскольку ЭМС зависит от полной установки, производитель конечного изделия должен повторно подтвердить соответствие директивам ЭМС для всей системы.
- Рекомендуется ознакомиться с руководством пользователя перед применением, особенно при установке, обеспечивающей влагозащиту.
- Режим постоянного тока действует в области 50...100% от номинального выходного напряжения. Это рабочая область, предназначенная для LED-применений, однако для специальных схемных решений требуется дополнительная проверка электрических требований.
- Изделие пригодно для использования в помещении или вне помещения без прямого воздействия солнечного света; не допускается погружение в воду более чем на 30 минут.
