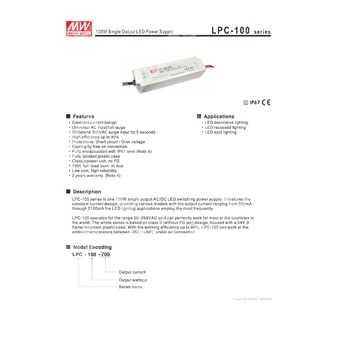

LPC-100-1750
Особенности
Конструкция с постоянным током
Универсальный диапазон входного напряжения переменного тока
Выдерживает входное перенапряжение 300 В переменного тока в течение 5 секунд
КПД до 90%
Защиты: короткое замыкание / перенапряжение
Охлаждение за счет свободной конвекции воздуха
Полностью залитый компаундом, степень защиты IP67 (Примечание 6)
Полностью изолированный пластиковый корпус
Блок питания класса II, без заземления FG
Тестирование источников питания под полной нагрузкой
Низкая стоимость, высокая надежность
Применение
Подходит для светодиодных приборов или устройств
(например, для светодиодного декора или рекламных устройств) (Примечание 9)
Описание
Серия LPC-100 представляет собой 100-ваттный импульсный источник питания с одной выходной линией постоянного тока для светодиодов. Корректность работы обеспечивается схемой постоянного тока, различные варианты исполнения позволяют получить выходной ток от 350 мА до 2100 мА, что наиболее востребовано в светодиодных системах освещения.
LPC-100 работает в диапазоне 90~264 В переменного тока, что позволяет использовать данный источник практически во всех странах мира. Вся серия выполнена по классу II (без заземления FG), заключена в пластиковый корпус с огнеупорностью 94V-0. При КПД до 90% LPC-100 способен работать при температуре окружающей среды от -25℃ до +50℃ в условиях воздушной конвекции.
Cпецификация
Модель: LPC-100-1750
Выход
Номинальный ток: 1750 мА
Точность выходного тока: ±5%
Область стабильного тока (Примечание 5): 29~58 В
Номинальная мощность: 100,8 Вт
Пульсации: ±5%
Допуск по напряжению: ±1,5%
Время готовности, время нарастания напряжения: 2000 мс, 80 мс / 115 В переменного тока при полной нагрузке
Время удержания напряжения: 10 мс / 115 В переменного тока при полной нагрузке
Вход
Диапазон входного напряжения (Примечание 2): 90~264 В переменного тока, 127~370 В постоянного тока
Диапазон частоты: 47~63 Гц
КПД (типовой): 89%
Потребляемый ток AC (типовой): 2,2 А / 115 В переменного тока, 1,2 А / 230 В переменного тока
Стартовый ток: Холодный старт 75A (ширина импульса = 980 мкс, измерено при 50% Ipeak) при 230 В переменного тока
Максимальное количество источников питания на автоматический выключатель 16А: 1SU (автомат типа B) / 2SU (автомат типа C) при 230В AC
Ток утечки: <0,25 мА / 240 В переменного тока
Защита
Короткое замыкание: Импульсный режим, восстанавливается автоматически после устранения причины аварии
Перенапряжение: 65~80 В
Тип защиты: Отключение и блокировка выходного напряжения, для восстановления необходимо повторно подать питание
Окружающая среда
Рабочая температура: -25~+50℃ (См. "Кривая снижения мощности")
Рабочая влажность: 10~95% RH, без конденсации
Температура и влажность хранения: -40~+80℃, 10~95% RH
Температурный коэффициент: ±0,03%/℃ (0~50℃)
Вибрация: 10~500 Гц, 2G 10 мин./1 цикл, по 60 минут вдоль X, Y, Z осей
Безопасность и электромагнитная совместимость
Стандарты безопасности: IEC 62368-1, EAC TP TC 004, IP67, BS EN/EN62368-1 одобрены
Испытательное напряжение: Вход-выход: 3 кВ переменного тока
Сопротивление изоляции: Вход-выход: 100 МОм / 500 В постоянного тока, 25℃, 70% RH
Электромагнитные помехи: Соответствие BS EN/EN55032 (CISPR32), класс B; BS EN/EN61000-3-2, класс A (≤80% нагрузка); BS EN/EN61000-3-3, EAC TP TC 020
Иммунитет к электромагнитным помехам: Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN55035, уровень легкой промышленности, EAC TP TC 020
Прочее
Среднее время наработки на отказ: 4121,8 тыс. ч. по Telcordia SR-332 (Bellcore); 511,2 тыс. ч. по MIL-HDBK-217F (25℃)
Габариты: 190 x 52 x 37 мм (ДхШхВ)
Упаковка: 0,61 кг; 20 шт./13,2 кг/0,55 куб. фута
Примечания
1. Все параметры, если специально не указано иное, измеряются при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25℃.
2. При низких входных напряжениях может потребоваться уменьшение мощности. Пожалуйста, см. график статических характеристик для получения более подробной информации.
3. Источник питания является компонентом, который будет эксплуатироваться в составе законченного оборудования. Электромагнитная совместимость должна быть подтверждена производителем финального изделия для каждой конкретной установки.
4. См. информацию по гарантии.
5. Режим работы с постоянным током находится в диапазоне 50~100% от номинального выходного напряжения. Это подходящий режим для светодиодных применений, но рекомендуется дополнительно подтвердить соответствие специфическим требованиям системы.
6. Подходит для использования внутри помещений или на открытом воздухе без воздействия прямых солнечных лучей, не допускается погружение в воду более чем на 30 минут.
7. При эксплуатации на высоте свыше 2000 м (6500 футов), требуется дополнительное снижение температуры: 3,5℃ на 1000 м для моделей без вентиляторов и 5℃ на 1000 м для моделей с вентиляторами.
8. По вопросам установки и водонепроницаемости см. руководство пользователя перед использованием.
9. Этот продукт не предназначен для применения в светодиодных светильниках для рынков ЕС и Китая (для этих регионов рекомендуется серия LPF/NPF/XLG/XLC/XLN).
Основные параметры
Выход: | |
Номинальный ток | 1750mA |
Номинальная мощность | 101.5W |
Уровень шума на выходе | 1 Vp-p |
Допустимое отклонение напряжения | ±1.5% |
Нестабильность выходного напряжения по сети | ±1% |
Нестабильность по нагрузке | ±2.0% |
Время установки, время нарастания | 1000rns, 80ms / 230VAC 2000ms,80ms/115VAC at full load |
Время удержания | 16ms/230VAC 10ms/115vac at full load |
Область стабилизированного тока | 29 - 58V |
Вход: | |
Диапазон входных напряжений | 90 - 264VAC 127VDC - 370VDC |
Диапазон частот | 47 - 63Hz |
КПД | 89.5% |
Переменный ток | 2.2 A/ 115VAC 1.2A/230VAC |
Выдерживаемое напряжение | l/P-0/P:3KVAC |
Пусковой ток | COLD START 75A(twidth=980mS measured at 50% I peak) at 230VAC |
Защита: | |
Защита от перенапряжения | 65-80V / Protection type: Shut down and latch off o/p voltage re-power on to recovery |
Условия окр. среды: | |
Диапазон рабочих температур | -25 ~ +50°C |
Рабочая влажность | 10 - 95% RH non-condensing |
Температурный коэффициент | ±0.03%/°C (0 - 50°C) |
Вибрация | 10 - 500Hz, 2G 10min./1 cycle, period for 60min. each along X, Y, Z axes |
Температурно-влажностный режим хранения | -40 - +70°C, 10-95% RH |
Безопасность и ЭМП: | |
Стандарты безопасности | IP67 approved,Design refer to TUV EN60950-1 |
Сопротивление изоляции | l/P-O/P: 100M Ohms / 500VDC / 25°C/ 70% RH |
Электромагнитная совместимость | Compliance to EN55022(CISPR22) Class B; EN61000-3-2 Class A(<80% load); EN61000-3-3 |
Электромагнитная помехоустойчивость | Compliance to EN61000-4-2,3,4,5,6,8,11, EN55024, light industry level, criteria A |
Прочее: | |
MTBF (Средняя наработка на отказ) | 511Khrs min. MIL-HDBK-217F (25°C) |
Габаритные размеры | 190*52*37mm(L*W*H) |
Упаковка | 0.61 Kg;20pcs/13.2Kg/0.55CUFT |
Производственный статус | Производится |
