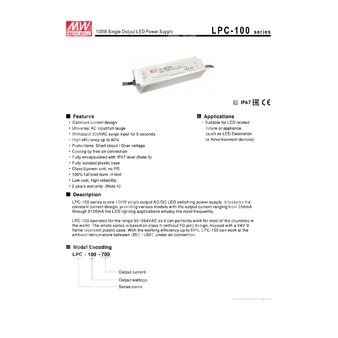

LPC-100-2100 — герметичный источник питания постоянного тока для светодиодных нагрузок мощностью 100 Вт с выходным током 2100 мА.
Расшифровка партномера
| Партномер | Расшифровка |
| LPC | Серия источников питания |
| 100 | Номинальная мощность серии: 100 Вт |
| 2100 | Выходной ток: 2100 мА |
Назначение
LPC-100-2100 — это одновыходной AC/DC импульсный источник питания для светодиодных систем, выполненный по схеме стабилизации тока. Модель предназначена для питания светодиодных светильников и других светодиодных устройств, где требуется источник постоянного тока 2100 мА при рабочем диапазоне выходного напряжения данной модификации.
Особенности
- Схема стабилизации тока.
- Универсальный диапазон входного переменного напряжения.
- Допустимый бросок входного напряжения 300 В AC в течение 5 секунд.
- КПД до 90%.
- Защита от короткого замыкания и перенапряжения.
- Охлаждение за счет естественной конвекции.
- Полная герметизация, степень защиты IP67.
- Полностью изолированный пластиковый корпус.
- Класс II, без заземляющего контакта FG.
- 100% испытание при полной нагрузке на прогон.
- Низкая стоимость и повышенная надежность.
Применение
- Светодиодные осветительные устройства.
- Светодиодная декоративная подсветка.
- Рекламные светодиодные системы.
- Другие светодиодные нагрузки, требующие источника постоянного тока.
Описание
Серия LPC-100 представляет собой 100-ваттные одновыходные AC/DC источники питания для светодиодов. Данная серия реализует принцип постоянного тока и включает исполнения с выходным током от 350 мА до 2100 мА, при этом LPC-100-2100 является вариантом с максимальным током 2100 мА.
Источник работает в диапазоне входного напряжения 90...264 В AC и рассчитан на применение в большинстве стран мира. Конструкция выполнена по классу II, без вывода FG, в огнестойком пластиковом корпусе с уровнем защиты IP67. Благодаря высокой эффективности до 90% устройство может работать в диапазоне температур окружающей среды от -25 до +50 °C при охлаждении естественной конвекцией.
Для данной модели предусмотрены встроенные функции защиты, а режим постоянного тока сохраняется в пределах 50...100% номинального выходного напряжения, что соответствует типовым требованиям светодиодных систем.
Параметры
Выход
| Номинальный ток | 2100 мА |
| Предел допуска по току | ±5,0% |
| Диапазон напряжения постоянного тока в режиме постоянного тока | 24...48 В |
| Номинальная мощность | 100,8 Вт |
| Пульсации тока | ±5% |
| Допуск по напряжению | ±1,5% |
| Область работы в режиме постоянного тока | 50...100% номинального выходного напряжения |
Вход
| Диапазон входного напряжения | 90...264 В AC |
| Диапазон входного постоянного напряжения | 127...370 В DC |
| Диапазон частоты | 47...63 Гц |
| Потребляемый ток | 1,2 А / 230 В AC |
| Пусковой ток | 75 А, длительность импульса 980 мкс, измерение при 50% Ipeak, 230 В AC |
| Максимальное число источников на автомате 16 А | 1 шт. для автомата типа B; 2 шт. для автомата типа C при 230 В AC |
| Ток утечки | <0,25 мА / 240 В AC |
Временные характеристики
| Время установки, время нарастания | 2000 мс, 80 мс / 115 В AC при полной нагрузке |
| Время установки, время нарастания | 1000 мс, 80 мс / 230 В AC при полной нагрузке |
| Время удержания | 10 мс / 115 В AC при полной нагрузке |
| Время удержания | 16 мс / 230 В AC при полной нагрузке |
Защита
| Защита от перенапряжения | 315...345 В |
| Действие защиты от перенапряжения | Выключение с фиксацией; восстановление после повторного включения питания |
| Защита от короткого замыкания | Режим hiccup, автоматическое восстановление после устранения неисправности |
Эксплуатационные условия
| Рабочая температура | -25...+50 °C |
| Рабочая влажность | 10...95% RH, без конденсации |
| Температура и влажность хранения | -40...+80 °C, 10...95% RH |
| Температурный коэффициент | ±0,03%/°C (0...50 °C) |
| Вибрация | 10...500 Гц, 2 G, 10 минут/цикл, период 60 минут по осям X, Y, Z |
Надежность и безопасность
| Средняя наработка на отказ | 4121,8 тыс. ч минимум по Telcordia SR-332 (Bellcore); 511,2 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Стандарты безопасности | IEC 62368-1; EAC TP TC 004; IP67; BS EN/EN62368-1 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС
| Помехоэмиссия | Соответствие BS EN/EN55032 (CISPR32) Class B; BS EN/EN61000-3-2 Class A (≤80% нагрузки); BS EN/EN61000-3-3; EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN55035; уровень light industry; EAC TP TC 020 |
Прочее
| Габариты | 190 × 52 × 37 мм |
| Масса | 0,61 кг |
| Упаковка | 20 шт.; 13,2 кг; 0,55 куб. фута |
| Частота преобразования | 67 кГц |
Примечания
- Все параметры, специально не оговоренные отдельно, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- При низком входном напряжении может потребоваться снижение нагрузки; необходимо проверять статические характеристики.
- Источник питания рассматривается как компонент, предназначенный для работы в составе конечного оборудования. Поскольку ЭМС зависит от условий монтажа, конечный производитель должен повторно подтвердить соответствие ЭМС на уровне готового изделия.
- Режим постоянного тока находится в пределах 50...100% номинального выходного напряжения. Это рекомендуемая рабочая область для светодиодных применений, однако для специфических системных требований следует выполнить дополнительную проверку.
- Пригоден для применения внутри помещений или снаружи без прямого солнечного излучения; следует избегать погружения в воду более чем на 30 минут.
- При высоте эксплуатации выше 2000 м температура окружающей среды должна снижаться на 3,5 °C на каждые 1000 м для моделей без вентилятора и на 5 °C на каждые 1000 м для моделей с вентилятором.
- Перед использованием следует ознакомиться с руководством по монтажу и указаниями по обеспечению влагозащиты.
- Изделие не предназначено для применения в светодиодных светильниках в ЕС и Китае; для таких применений рекомендуются серии LPF/NPF/XLG/XLC/XLN.
Подключение и конструктив
| Входные провода | AC/L — коричневый, AC/N — синий |
| Выходные провода | +V — красный, -V — черный |
| Рекомендуемое монтажное положение | Горизонтальное |
| Максимальная температура корпуса | T case |
Дополнительные сведения
Конструкция включает EMI-фильтр, выпрямитель, преобразовательную часть, цепи обратной связи, схему контроля PWM, а также узлы защиты O.L.P. и O.V.P. Для серии указан диапазон допустимого входного напряжения 90...264 В AC и 127...370 В DC, что обеспечивает универсальность применения в сетях различных регионов.
