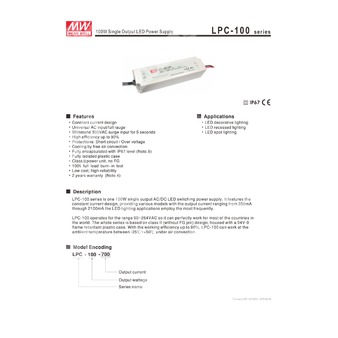

LPC-100-350 - герметичный AC/DC источник питания постоянного тока для светодиодных нагрузок с универсальным входом и выходом 350 мА.
Расшифровка партномера
| Элемент партномера | Расшифровка |
|---|
| LPC | Серия источников питания |
| 100 | Номинальная мощность 100 Вт |
| 350 | Номинальный выходной ток 350 мА |
Краткое описание
Серия LPC-100 представляет собой одновыходной AC/DC импульсный источник питания для светодиодных применений с режимом стабилизации тока. Модель LPC-100-350 рассчитана на номинальный выходной ток 350 мА и применяется в светодиодных светильниках, декоративной и рекламной светотехнике, а также в других устройствах на базе светодиодов.
Изделие рассчитано на работу от универсальной сети переменного тока, обладает высокой эффективностью, полностью герметизировано, имеет степень защиты IP67 и выполнено в полностью изолированном пластиковом корпусе. Применена схема класса II без защитного заземления.
Особенности
- Стабилизация выходного тока.
- Универсальный вход переменного тока полного диапазона.
- Выдерживает бросок входного напряжения 300 В переменного тока в течение 5 секунд.
- Высокий КПД — до 90%.
- Защиты: короткое замыкание, перенапряжение.
- Охлаждение за счет свободной конвекции воздуха.
- Полная герметизация, степень защиты IP67.
- Полностью изолированный пластиковый корпус.
- Источник питания класса II, без защитного заземления.
- 100% испытание при полной нагрузке на прогон.
- Низкая стоимость, высокая надежность.
Области применения
- Светодиодные светильники и световые приборы.
- Декоративная светотехника.
- Рекламные световые устройства.
- Другие устройства, использующие светодиоды.
Описание
LPC-100-350 относится к серии одновыходных AC/DC источников питания Mean Well для светодиодной нагрузки. Модель выполнена по схеме постоянного тока и предназначена для питания светодиодных сборок, требующих номинального тока 350 мА. Диапазон входного напряжения 90–264 В~ позволяет применять изделие в большинстве стран мира.
Конструкция серии основана на корпусе из самозатухающего пластика с классом огнестойкости 94V-0. Отсутствие вывода FG соответствует исполнению класса II. Допускается работа в условиях естественной воздушной конвекции при температуре окружающей среды от -25 до +50 °C. Источник питания является полностью encapsulated решением с уровнем защиты IP67, что позволяет использовать его в защищенных наружных и внутренних установках, при соблюдении указаний по монтажу и исключении длительного погружения в воду.
Расшифровка режимов и ключевых параметров серии
| Параметр | Значение для LPC-100-350 |
|---|
| Номинальный выходной ток | 350 мА |
| Номинальная выходная мощность | 100.1 Вт |
| Диапазон напряжения в режиме стабилизации тока | 143–286 В |
| Допуск по выходному напряжению | ±1.5% |
| Допуск по выходному току | ±5.0% |
| Пульсации выходного тока | ±5% |
Параметры: выход
| Параметр | Значение |
|---|
| Номинальный выходной ток | 350 мА |
| Номинальная выходная мощность | 100.1 Вт |
| Диапазон напряжения в режиме стабилизации тока | 143–286 В |
| Пульсации выходного тока | ±5% |
| Допуск по выходному напряжению | ±1.5% |
| Допуск по выходному току | ±5.0% |
Параметры: вход
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 90–264 В~ / 127–370 В= |
| Диапазон частоты сети | 47–63 Гц |
| Входной ток | 2.2 А при 115 В~, 1.2 А при 230 В~ |
| Пусковой ток | 75 А, длительность 980 мкс, измерение при 50% Ipeak, 230 В~ |
| Потребляемый ток утечки | <0.25 мА при 240 В~ |
| Время установки, нарастания | 1000 мс, 80 мс / 230 В~; 2000 мс, 80 мс / 115 В~ при полной нагрузке |
| Время удержания | 16 мс / 230 В~; 10 мс / 115 В~ при полной нагрузке |
Параметры: защиты
| Параметр | Значение |
|---|
| Защита от короткого замыкания | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 315–345 В |
| Поведение защиты от перенапряжения | Отключение и фиксация выходного напряжения, восстановление после повторного включения питания |
Параметры: условия эксплуатации
| Параметр | Значение |
|---|
| Температура окружающей среды при работе | -25…+50 °C |
| Рабочая влажность | 10–95% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10–95% RH |
| Температурный коэффициент | ±0.03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z |
| Высота эксплуатации | Снижение допустимой температуры на 3.5 °C/1000 м для бескулерных моделей при высоте более 2000 м |
Параметры: надежность
| Параметр | Значение |
|---|
| MTBF | 4121.8 тыс. ч минимум, Telcordia SR-332 (Bellcore) |
| MTBF | 511.2 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Параметры: безопасность и ЭМС
| Параметр | Значение |
|---|
| Стандарты безопасности | IEC 62368-1; EAC TP TC 004; IP67; BS EN/EN62368-1 |
| Испытательное напряжение | I/P-O/P: 3 кВ~ |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В= / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие BS EN/EN55032 (CISPR32) Class B; BS EN/EN61000-3-2 Class A (≤80% нагрузки); BS EN/EN61000-3-3; EAC TP TC 020 |
| Иммунитет ЭМС | Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11; BS EN/EN55035; light industry level; EAC TP TC 020 |
Параметры: прочее
| Параметр | Значение |
|---|
| КПД | 90% |
| КПД для отдельных моделей серии | 89.5% и 89% для старших токовых исполнений серии |
| Конструктивное исполнение | Полностью залитый корпус, степень защиты IP67 |
| Класс изделия | Класс II, без FG |
| Цвет и тип проводников | Вход: AC/L коричневый, AC/N синий; выход: +V красный, -V черный |
| Рекомендуемое направление монтажа | Горизонтальное |
| Частота преобразования | 67 кГц |
Размеры и подключение
| Параметр | Значение |
|---|
| Габаритные размеры | 190 × 52 × 37 мм |
| Выводы входа | UL 1015, 18 AWG |
| Выводы выхода | UL 1015, 18 AWG |
| Длина проводов | 300 ±10 мм |
| Толеранс чертежа | ±1 мм |
Упаковка
| Параметр | Значение |
|---|
| Масса одного изделия | 0.61 кг |
| Упаковка | 20 шт. |
| Масса упаковки | 13.2 кг |
| Объем упаковки | 0.55 куб. фута |
Примечания
| 1. | Все параметры, не указанные особо, измеряются при входном напряжении 230 В~ , номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2. | При пониженном входном напряжении может потребоваться снижение нагрузки. Требуется проверка статических характеристик. |
| 3. | Источник питания рассматривается как компонент для применения в составе конечного оборудования. Поскольку на ЭМС влияет полная установка, производитель конечного изделия должен повторно подтвердить соответствие директиве ЭМС на уровне полного изделия. |
| 4. | См. заявление о гарантии. |
| 5. | Область работы в режиме постоянного тока составляет 50–100% от номинального выходного напряжения. Это рекомендуемая область применения для светодиодных устройств, однако для некоторых систем необходимо повторное подтверждение специальных электрических требований. |
| 6. | Предназначено для внутреннего применения или наружного применения без прямого солнечного облучения; не допускается погружение в воду более чем на 30 минут. |
| 7. | При высоте эксплуатации выше 2000 м для бескулерных моделей применяется снижение допустимой температуры 3.5 °C/1000 м. |
| 8. | Перед применением следует ознакомиться с руководством пользователя и указаниями по установке с учетом IP-защиты. |
| 9. | Изделие не предназначено для применения в составе светильников для освещения в ЕС и Китае. Для этих применений рекомендованы серии LPF/NPF/XLG/XLC/XLN. |
