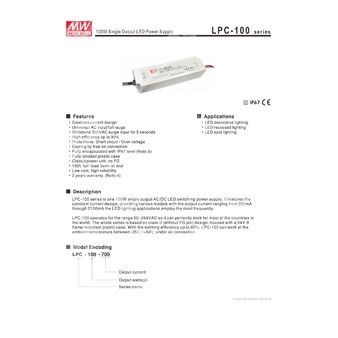

LPC-100-500
Особенности
Конструктив с постоянным током
Универсальный диапазон входного напряжения переменного тока
Устойчивость к импульсам на входе 300В AC в течение 5 секунд
Высокий коэффициент полезного действия до 90%
Защита: короткое замыкание / перенапряжение
Охлаждение за счет свободной конвекции воздуха
Полная герметизация корпуса до уровня IP67 (см. примечание 6)
Полностью изолированный пластиковый корпус
Класс изоляции II, не требуется подключение к FG
Тестирование источников питания под полной нагрузкой
Низкая стоимость, высокая надежность
Применение
Подходит для светодиодных устройств и приборов
(таких как светодиодное оформление или рекламные установки) (см. примечание 9)
Описание
LPC-100 серии — это один источник питания переменного/постоянного тока мощностью 100 Вт для светодиодов с одним выходом. Применяется конструктив с постоянным током, что позволяет выпускать различные модели с выходным током в диапазоне от 350мА до 2100мА, наиболее востребованные в светодиодных системах.
LPC-100 способен работать при входном напряжении 90~264В AC, что обеспечивает возможность применения в большинстве стран мира. Вся серия выполнена на базе класса изоляции II (без подключения FG), в корпусе из самозатухающего пластика с рейтингом 94V-0. Благодаря эффективности работы до 90% LPC-100 может функционировать при температуре окружающей среды от -25℃ до +50℃ в режиме воздушной конвекции.
Cпецификация
Модель: LPC-100-500
Выход
Номинальный ток: 500мА
Точность выходного тока: ±5.0%
Область постоянного тока (см. примечание 5): 100 ~ 200В
Номинальная мощность: 100Вт
Пульсации: ±5%
Допуск по выходному напряжению: ±1.5%
Время готовности, нарастания выходного напряжения: 1000 мс, 80 мс / 230В AC; 2000 мс, 80 мс / 115В AC при полной нагрузке
Время удержания напряжения: 16 мс/230В AC; 10 мс/115В AC при полной нагрузке
Вход
Диапазон входного напряжения (см. примечание 2): 90 ~ 264В AC; 127В DC ~ 370В DC
Частота: 47 ~ 63Гц
КПД: 89.5%
Потребляемый ток AC: 2.2A / 115В AC, 1.2A / 230В AC
Стартовый ток: Холодный старт 75A (twidth=980 мкс, на 50% Ipeak) при 230 В AC
Максимальное количество источников питания на автоматический выключатель 16A: 1SU (автомат типа B) / 2SU (автомат типа C) при 230В AC
Ток утечки: менее 0.25мА / 240В AC
Защита
Короткое замыкание: Режим прерывистого ограничения нагрузки, автоматическое восстановление после устранения причины неисправности
Перенапряжение: 160 ~ 172В; Тип защиты: отключение выходного напряжения с последующим восстановлением после повторной подачи питания
Окружающая среда
Рабочая температура (см. "Кривая дерейтирования"): -25 ~ +50℃
Рабочая влажность: 10 ~ 95% относительной влажности, без конденсации
Температура и влажность хранения: -40 ~ +80℃, 10 ~ 95% относительной влажности
Температурный коэффициент: ±0.03%/℃ (0 ~ 50℃)
Вибрация: 10 ~ 500Гц, 2G, 10 мин/цикл, по 60 мин. по осям X, Y, Z
Безопасность и электромагнитная совместимость
Стандарты безопасности: IEC 62368-1; EAC ТР ТС 004, IP67, BS EN/EN62368-1 одобрен
Испытательное напряжение: Вход-Выход: 3кВ AC
Сопротивление изоляции: Вход-Выход: 100Мом / 500В DC / 25℃ / 70% относительной влажности
Электромагнитные помехи: Соответствие BS EN/EN55032 (CISPR32) класс B; BS EN/EN61000-3-2 класс A (≤ 80% нагрузки); BS EN/EN61000-3-3, EAC ТР ТС 020
Электромагнитная устойчивость: Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN55035, легкая промышленность, EAC ТР ТС 020
Прочее
MTBF: 4121,8 тыс. часов мин. по Telcordia SR-332 (Bellcore); 511,2 тыс. часов мин. по MIL-HDBK-217F (25℃)
Габариты: 190*52*37 мм (Д*Ш*В)
Вес/упаковка: 0.61 кг; 20 шт./13,2 кг/0,55 м³
Примечания
1. Все параметры, если специально не оговорено иное, измерены при входном напряжении 230В AC, номинальной нагрузке и температуре окружающего воздуха 25℃.
2. Может потребоваться снижение выходной мощности при низком входном напряжении. Для подробностей см. статические характеристики.
3. Источник питания рассматривается как компонент, используемый в составе конечного оборудования. Поскольку электромагнитная совместимость зависит от полной установки, производитель конечного оборудования должен пройти повторную квалификацию на соответствие директиве EMC.
4. См. гарантийное положение.
5. Режим работы с постоянным током возможен в диапазоне 50%~100% номинального выходного напряжения. Это оптимальная зона работы для светодиодных применений, однако для специальных требований некоторых систем необходимо провести повторное согласование параметров.
6. Подходит для использования в помещениях и на открытом воздухе без прямого попадания солнечного света; не погружать в воду более чем на 30 минут.
7. Температурная дерейтинг по высоте: уменьшение на 3,5℃ на каждые 1000 м выше 2000 м (6500 футов) для моделей без вентилятора и на 5℃/1000 м для моделей с вентилятором.
8. Для любых примечаний по применению и по установке с функцией влагозащиты IP см. руководство пользователя перед использованием.
https://www.meanwell.com/Upload/PDF/LED_EN.pdf
9. Данный продукт не предназначен для применения в светодиодных светильниках на территории ЕС и Китая.
(На территории ЕС и Китая рекомендуется использовать серии LPF/NPF/XLG/XLC/XLN).
Основные параметры
Выход: | |
Номинальный ток | 500mA |
Номинальная мощность | 100W |
Уровень шума на выходе | 1.5Vp-p |
Допустимое отклонение напряжения | ±1.5% |
Нестабильность выходного напряжения по сети | ±1% |
Нестабильность по нагрузке | ±2.0% |
Время установки, время нарастания | 1000rns, 80ms / 230VAC 2000ms,80ms/115VAC at full load |
Время удержания | 16ms/230VAC 10ms/115vac at full load |
Область стабилизированного тока | 100~200V |
Вход: | |
Диапазон входных напряжений | 90 - 264VAC 127VDC - 370VDC |
Диапазон частот | 47 - 63Hz |
КПД | 90% |
Переменный ток | 2.2 A/ 115VAC 1.2A/230VAC |
Выдерживаемое напряжение | l/P-0/P:3KVAC |
Пусковой ток | COLD START 75A(twidth=980mS measured at 50% I peak) at 230VAC |
Защита: | |
Защита от перенапряжения | 220 - 240V / Protection type: Shut down and latch off o/p voltage re-power on to recovery |
Условия окр. среды: | |
Диапазон рабочих температур | -25 ~ +50°C |
Рабочая влажность | 10 - 95% RH non-condensing |
Температурный коэффициент | ±0.03%/°C (0 - 50°C) |
Вибрация | 10 - 500Hz, 2G 10min./1 cycle, period for 60min. each along X, Y, Z axes |
Температурно-влажностный режим хранения | -40 - +70°C, 10-95% RH |
Безопасность и ЭМП: | |
Стандарты безопасности | IP67 approved,Design refer to TUV EN60950-1 |
Сопротивление изоляции | l/P-O/P: 100M Ohms / 500VDC / 25°C/ 70% RH |
Электромагнитная совместимость | Compliance to EN55022(CISPR22) Class B; EN61000-3-2 Class A(<80% load); EN61000-3-3 |
Электромагнитная помехоустойчивость | Compliance to EN61000-4-2,3,4,5,6,8,11, EN55024, light industry level, criteria A |
Прочее: | |
MTBF (Средняя наработка на отказ) | 511Khrs min. MIL-HDBK-217F (25°C) |
Габаритные размеры | 190*52*37mm(L*W*H) |
Упаковка | 0.61 Kg;20pcs/13.2Kg/0.55CUFT |
Производственный статус | Производится |
