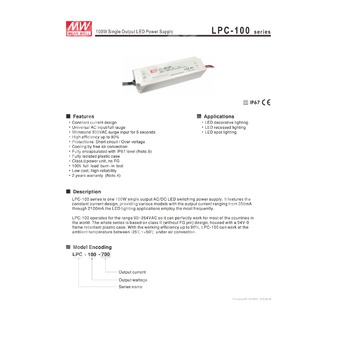

LPC-100-700
Особенности
Конструктив постоянного тока
Универсальный диапазон входного напряжения переменного тока
Выдерживает подачу входного напряжения 300V AC в течение 5 секунд
КПД до 90%
Защита: короткое замыкание / перенапряжение
Охлаждение с помощью свободной циркуляции воздуха
Полностью герметизирован, степень защиты IP67 (см. примечание 6)
Полностью изолированный пластиковый корпус
Источник питания класса II, без FG
Тестирование источников питания под полной нагрузкой
Низкая стоимость, высокая надежность
Применение
Подходит для устройств или оборудования, связанных с LED
(например, LED-декорации или рекламные устройства) (см. примечание 9)
Описание
Серия LPC-100 представляет собой одно-выходные AC/DC импульсные источники питания для светодиодов мощностью 100 Вт. Особенностью является конструкция с постоянным током, предлагающая различные модели с выходным током от 350 мА до 2100 мА, что находит наибольшее применение в светодиодных светотехнических системах. LPC-100 работает в диапазоне 90~264В AC и может использоваться практически во всех странах мира. Вся серия выполнена по классу II (без вывода FG), заключена в пластиковый корпус, не поддерживающий горение (94V-0). Благодаря КПД до 90% LPC-100 способен работать при температуре окружающей среды от -25℃ до +50℃ при естественной конвекции воздуха.
Cпецификация
Модель: LPC-100-700
Выход
Номинальный ток: 700мА
Точность по току: ±5,0%
Диапазон рабочего тока (см. примечание 5): 72 ~ 143В
Номинальная мощность: 100,8 Вт
Пульсации: ±5%
Отклонение по напряжению: ±1,5%
Время готовности: 1000мс, 80мс / 230В AC, 2000мс, 80мс / 115В AC при полной нагрузке
Время удержания напряжения: 16мс / 230В AC, 10мс / 115В AC при полной нагрузке
Вход
Диапазон входного напряжения (см. примечание 2): 90~264В AC, 127В DC ~ 370В DC
Диапазон частоты: 47 ~ 63Гц
КПД: 89%
Потребляемый ток AC (типовое значение): 2,2А / 115В AC, 1,2А / 230В AC
Пусковой ток: холодный старт 75А (ширина импульса=980 мкс измерено на 50% Ipeak) при 230В AC
Максимальное количество блоков питания на автоматическом выключателе 16А: 1SU (автомат типа B) / 2SU (автомат типа C) при 230В AC
Ток утечки: <0,25мА / 240В AC
Защита
Короткое замыкание: Режим прерывистого ограничения нагрузки, автоматическое восстановление после устранения неисправности
Перенапряжение: 80 ~ 97В
Тип защиты: отключение напряжения на выходе и фиксация состояния, восстановление после повторного включения питания
Окружающая среда
Рабочая температура: -25 ~ +50℃ (см. “Кривую изменения выходной мощности”)
Рабочая влажность: 10 ~ 95% RH, без конденсации
Температура и влажность хранения: -40 ~ +80℃, 10 ~ 95% RH
Температурный коэффициент: ±0,03%/℃ (0 ~ 50℃)
Вибрация: 10 ~ 500Гц, 2G, 10 мин/1 цикл, по 60 мин. по осям X, Y, Z
Безопасность и электромагнитная совместимость
Стандарты безопасности: IEC 62368-1;EAC TP TC 004, IP67, BS EN/EN62368-1 одобрено
Испытательное напряжение: вход-выход: 3 кВ AC
Сопротивление изоляции: вход-выход: 100 МОм / 500В DC / 25℃ / 70% RH
Электромагнитные помехи: Соответствие BS EN/EN55032 (CISPR32) Класс B; BS EN/EN61000-3-2 Класс A (≤80% нагрузки); BS EN/EN61000-3-3, EAC TP TC 020
Иммунитет к ЭМП: Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55035, легкая промышленность, EAC TP TC 020
Прочее
MTBF: 4121,8 тыс. ч. мин. (Telcordia SR-332 (Bellcore)); 511,2 тыс. ч. мин. (MIL-HDBK-217F (25℃))
Габариты: 190*52*37 мм (Д*Ш*В)
Упаковка: 0,61 кг; 20 шт./13,2 кг/0,55 куб. фута
Примечания
1. Все параметры измерены при входном напряжении 230В AC, номинальной нагрузке и температуре окружающей среды 25℃, если не указано иное.
2. Возможно требуется понижение мощности при низком входном напряжении. Подробности см. в характеристических графиках.
3. Источник питания рассматривается как компонент, предназначенный для применения с конечным оборудованием. Поскольку электромагнитная совместимость зависит от полной установки, производители конечного оборудования должны переподтвердить соответствие требованиям EMC для своей системы.
(см. https://www.meanwell.com//Upload/PDF/EMI_statement_en.pdf)
4. Информацию о гарантии см. в соответствующем документе.
5. Область работы с постоянным током составляет 50% ~ 100% номинального выходного напряжения. Это оптимальный диапазон для применения в светодиодных системах, но необходимо подтверждать параметры для конкретных требований системы.
6. Подходит для применения внутри помещений или на открытом воздухе без прямого воздействия солнечных лучей, не допускается погружение в воду более чем на 30 минут.
7. При работе на высоте более 2000 м без вентилятора температура окружающей среды должна снижаться на 3,5℃ на каждые 1000 м, с вентилятором — на 5℃ на каждые 1000 м.
8. Для примечаний по применению и рекомендациям по установке для защиты по IP см. руководство пользователя. https://www.meanwell.com/Upload/PDF/LED_EN.pdf
9. Этот продукт не предназначен для использования в составе светодиодных светильников на территории ЕС и Китая. (В этих регионах рекомендуется использовать серии LPF/NPF/XLG/XLC/XLN.)
Основные параметры
Выход: | |
Номинальный ток | 700mA |
Номинальная мощность | 100.1W |
Уровень шума на выходе | 1 Vp-p |
Допустимое отклонение напряжения | ±1.5% |
Нестабильность выходного напряжения по сети | ±1% |
Нестабильность по нагрузке | ±2.0% |
Время установки, время нарастания | 1000rns, 80ms / 230VAC 2000ms,80ms/115VAC at full load |
Время удержания | 16ms/230VAC 10ms/115vac at full load |
Область стабилизированного тока | 72-143V |
Вход: | |
Диапазон входных напряжений | 90 - 264VAC 127VDC - 370VDC |
Диапазон частот | 47 - 63Hz |
КПД | 90% |
Переменный ток | 2.2 A/ 115VAC 1.2A/230VAC |
Выдерживаемое напряжение | l/P-0/P:3KVAC |
Пусковой ток | COLD START 75A(twidth=980mS measured at 50% I peak) at 230VAC |
Защита: | |
Защита от перенапряжения | 160-172V / Protection type: Shut down and latch off o/p voltage re-power on to recovery |
Условия окр. среды: | |
Диапазон рабочих температур | -25 ~ +50°C |
Рабочая влажность | 10 - 95% RH non-condensing |
Температурный коэффициент | ±0.03%/°C (0 - 50°C) |
Вибрация | 10 - 500Hz, 2G 10min./1 cycle, period for 60min. each along X, Y, Z axes |
Температурно-влажностный режим хранения | -40 - +70°C, 10-95% RH |
Безопасность и ЭМП: | |
Стандарты безопасности | IP67 approved,Design refer to TUV EN60950-1 |
Сопротивление изоляции | l/P-O/P: 100M Ohms / 500VDC / 25°C/ 70% RH |
Электромагнитная совместимость | Compliance to EN55022(CISPR22) Class B; EN61000-3-2 Class A(<80% load); EN61000-3-3 |
Электромагнитная помехоустойчивость | Compliance to EN61000-4-2,3,4,5,6,8,11, EN55024, light industry level, criteria A |
Прочее: | |
MTBF (Средняя наработка на отказ) | 511Khrs min. MIL-HDBK-217F (25°C) |
Габаритные размеры | 190*52*37mm(L*W*H) |
Упаковка | 0.61 Kg;20pcs/13.2Kg/0.55CUFT |
Производственный статус | Производится |
