LPC-150-1400

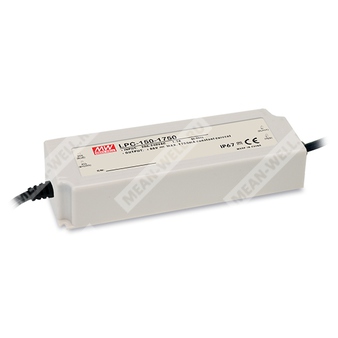

LPC-150-1400 - герметичный источник питания постоянного тока для светодиодных систем и промышленной аппаратуры.
LPC-150-1400 — одновыходовой импульсный источник питания серии LPC-150 с выходом постоянного тока, предназначенный для питания светодиодных нагрузок и совместимых устройств. Изделие выполнено по схеме с постоянным током, рассчитано на питание от сети переменного тока широкого диапазона, имеет высокий КПД, встроенные виды защиты и степень защиты корпуса IP67.
Расшифровка партномера
| Элемент обозначения | Расшифровка |
| LPC | Серия источников питания Mean Well LPC |
| 150 | Номинальная мощность серии 150 Вт |
| 1400 | Номинальный выходной ток 1400 мА |
Основные особенности
- Схема стабилизации по постоянному току.
- Входное напряжение только 180–305 В AC.
- Высокий КПД — до 90%.
- Защиты: короткое замыкание, перенапряжение, перегрев.
- Охлаждение за счёт свободной конвекции воздуха.
- Полностью герметизированное исполнение с уровнем защиты IP67.
- Полностью изолированный пластиковый корпус.
- Класс II, без защитного заземления.
- Подходит для светодиодных светильников и устройств, включая декоративные и рекламные решения.
- Испытание на 100% нагрузке до ввода в эксплуатацию.
Назначение
Источник питания предназначен для светодиодных систем, светотехнической аппаратуры, декоративной и рекламной светодиодной продукции, а также для других устройств, требующих стабильного источника постоянного тока в пределах заданного диапазона напряжения и тока.
Параметры выхода
| Параметр | Значение |
| Номинальный выходной ток | 1400 мА |
| Выходная мощность | 151,2 Вт |
| Диапазон напряжения постоянного тока | 115–135 В |
| Пульсации и шум | ±5% |
| Допуск по напряжению | ±2,0% |
| Режим стабилизации | Постоянный ток |
| Область работы в режиме постоянного тока | 50%–100% от номинального выходного напряжения |
| Время установления и нарастания | 1000 мс, 80 мс при 230 В AC и полной нагрузке |
| Время удержания | 16 мс при 230 В AC и полной нагрузке |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения | 180–305 В AC / 254–431 В DC |
| Диапазон частоты | 47–63 Гц |
| Потребляемый ток | 1,7 А при 230 В AC / 1,5 А при 277 В AC |
| Пусковой ток | 40 А, холодный старт, длительность импульса 750 мкс, измерено при 50% Ipeak и 230 В AC |
| Ток утечки | <0,25 мА при 277 В AC |
| Максимальное количество БП на автоматическом выключателе 16 А | 3 шт. для автомата типа B / 6 шт. для автомата типа C при 230 В AC |
Параметры защиты
| Вид защиты | Уставка / режим работы |
| Короткое замыкание | Защитное отключение с автоматическим восстановлением после устранения неисправности |
| Перенапряжение | 440–470 В |
| Перегрев | Отключение выходного напряжения, восстановление после снижения температуры |
Параметры окружающей среды
| Параметр | Значение |
| Рабочая температура | -25…+50 °C |
| Рабочая влажность | 10–95% RH, без конденсации |
| Температура и влажность хранения | -40…+70 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | I/P–O/P: 3 кВ AC |
| Сопротивление изоляции | I/P–O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС и требования безопасности
| Параметр | Значение |
| Стандарты безопасности | BIS IS15885 (для 700 мА, 1050 мА, 1400 мА и 2800 мА), EAC TP TC 004, IP67, IEC 62368-1, BS EN/EN62368-1 |
| ЭМС излучение | Соответствие BS EN/EN55032 (CISPR32) Class B; BS EN/EN61000-3-2 Class A (≤80% нагрузки); BS EN/EN61000-3-3; EAC TP TC 020 |
| ЭМС устойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN55035; уровень light industry; EAC TP TC 020 |
Ресурс и надежность
| Параметр | Значение |
| MTBF | 3528,4 тыс. ч, Telcordia SR-332 (Bellcore) |
| MTBF | 479,1 тыс. ч, MIL-HDBK-217F (25 °C) |
Габаритные размеры и упаковка
| Параметр | Значение |
| Габариты | 191 × 63 × 37,5 мм (Д × Ш × В) |
| Масса | 0,74 кг |
| Упаковка | 20 шт. / 15,8 кг / 0,95 куб. фута |
Механические данные
| Параметр | Значение |
| Корпус | LPC-150 |
| Выводы входа | SJTW 18AWG |
| Выводы выхода | SJTW 18AWG |
| Рекомендуемое направление монтажа | По схеме, приведённой в документации, корпус горизонтально |
| Температура корпуса Tc | Измерение в указанной на чертеже точке |
Примечания
1. Все параметры, не оговорённые особо, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Может потребоваться снижение нагрузки при низком входном напряжении. Следует учитывать статические характеристики.
3. Источник питания рассматривается как компонент для работы в составе конечного оборудования. Поскольку ЭМС зависит от всей системы, производитель конечного изделия должен повторно подтвердить соответствие директивам ЭМС для всей установки.
4. См. заявление о гарантии.
5. Область работы в режиме постоянного тока составляет 50%–100% от номинального выходного напряжения; это подходит для светодиодных применений, но требует дополнительной проверки электрических требований конкретной системы.
6. Предназначено для использования в помещении или вне помещения без прямого солнечного излучения; не допускается погружение в воду более чем на 30 минут.
7. Снижение температуры окружающей среды при высоте эксплуатации выше 2000 м: 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором.
8. Перед применением необходимо ознакомиться с руководством пользователя, особенно по вопросам монтажа и обеспечения влагозащиты.
9. Изделие не предназначено для светодиодных светильников в ЕС и Китае; для этих применений рекомендуются серии LPF/NPF/XLG/XLC/XLN.
