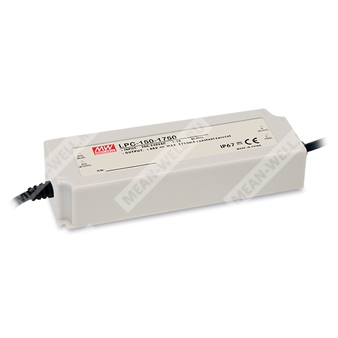

LPC-150-2800 — герметизированный источник питания постоянного тока 150 Вт для светодиодных и других нагрузок.
Расшифровка партномера
| Элемент |
Значение |
| LPC |
Серия источников питания Mean Well LPC |
| 150 |
Номинальная мощность 150 Вт |
| 2800 |
Номинальный выходной ток 2800 мА |
Назначение и основные особенности
LPC-150-2800 — это импульсный источник питания со стабилизацией тока, предназначенный для питания светодиодных светильников и другой аппаратуры, требующей режим постоянного тока. Модель рассчитана на работу от сети переменного тока 180–305 В, отличается высокой эффективностью, полной герметизацией уровня IP67 и полностью изолированным пластиковым корпусом.
Устройство относится к классу II, не имеет защитного заземления, охлаждается за счёт свободной конвекции воздуха и поддерживает защиту от короткого замыкания, перенапряжения и перегрева.
Особенности
- Схема стабилизации постоянного тока.
- Входное напряжение только 180–305 В переменного тока.
- Высокий КПД — до 90%.
- Защиты: короткое замыкание, перенапряжение, перегрев.
- Охлаждение естественной конвекцией.
- Полная герметизация, степень защиты IP67.
- Полностью изолированный пластиковый корпус.
- Источник питания класса II, без защитного проводника.
- Подходит для светодиодных светильников и аппаратуры, включая декоративные и рекламные световые системы.
- Испытание на 100% полную нагрузку.
- Низкая стоимость при высокой надёжности.
- Пятилетний ресурс в рамках серии не приводится; в документе указана двухлетняя гарантия, но она не раскрывается в данном описании.
Выход
| Параметр |
Значение для LPC-150-2800 |
| Номинальный выходной ток |
2800 мА |
| Допуск по току |
±5,0% |
| Диапазон постоянного тока |
63–75 В |
| Номинальная мощность |
151,2 Вт |
| Установка, время нарастания |
1000 мс, 80 мс / 230 В AC при полной нагрузке |
| Время удержания |
16 мс / 230 В AC при полной нагрузке |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
180–305 В AC, 254–431 В DC |
| Диапазон частоты |
47–63 Гц |
| Входной ток, тип. |
1,7 А / 230 В AC; 1,5 А / 277 В AC |
| Пусковой ток, тип. |
Холодный старт 40 А, длительность импульса 750 мкс, измерение при 50% Ipeak, 230 В AC |
| Потребление утечки |
<0,25 мА / 277 В AC |
| Максимальное количество БП на автомат 16 А |
3 устройства при автомате типа B; 6 устройств при автомате типа C, при 230 В AC |
Защита
| Параметр |
Значение |
| Короткое замыкание |
Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение |
440–470 В |
| Перегрев |
Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Эксплуатационные параметры
| Параметр |
Значение |
| Рабочая температура |
-25…+50 °C |
| Рабочая влажность |
10–95% RH, без конденсации |
| Температура и влажность хранения |
-40…+70 °C, 10–95% RH |
| Температурный коэффициент |
±0,03%/°C (0…50 °C) |
| Вибрация |
10–500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Электромагнитная совместимость и безопасность
| Параметр |
Значение |
| Стандарты безопасности |
BIS IS15885 (для 700 мА, 1050 мА, 1400 мА, 2800 мА только), EAC TP TC 004, IP67; IEC 62368-1, BS EN/EN62368-1 approved |
| Испытательное напряжение |
I/P-O/P: 3 кВ AC |
| Сопротивление изоляции |
I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия |
Соответствие BS EN/EN55032 (CISPR32) Class B; BS EN/EN61000-3-2 Class A (≤80% load); BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость |
Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55035, уровень light industry, EAC TP TC 020 |
Прочие параметры
| Параметр |
Значение |
| Частота преобразования |
65 кГц |
| Тип регулирования тока |
Постоянный ток |
| Режим охлаждения |
Свободная конвекция воздуха |
| Серия |
LPC-150 |
| MTBF |
3528,4 тыс. ч минимум, Telcordia SR-332 (Bellcore); 479,1 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Размеры |
191 × 63 × 37,5 мм (Д × Ш × В) |
| Масса |
0,74 кг |
| Упаковка |
20 шт. / 15,8 кг / 0,95 куб. фута |
Подключение и конструктивные данные
Входные провода: SJTW 18AWG, длина 300±20 мм. Выходные провода: SJTW 18AWG, длина 300±20 мм. Полярность выхода: +V красный, -V чёрный. Вход переменного тока: AC/N синий, AC/L коричневый.
Монтажное исполнение — корпусное, с рекомендацией по ориентации, указанной в механической спецификации. Корпус имеет размеры, приведённые выше, и выполнен в полностью изолированном исполнении.
Примечания
- Все параметры, не оговорённые отдельно, измерены при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- При низком входном напряжении может потребоваться снижение нагрузки; следует учитывать статические характеристики.
- Источник питания является компонентом, предназначенным для работы в составе конечного оборудования. Параметры ЭМС зависят от установки в целом.
- Константный режим тока находится в пределах 50–100% номинального выходного напряжения; этот режим подходит для светодиодных применений.
- Подходит для внутреннего применения или наружного применения без прямого солнечного излучения; не допускать погружения в воду более чем на 30 минут.
- Для высоты более 2000 м коэффициент снижения допустимой температуры составляет 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором.
- Перед использованием следует ознакомиться с руководством пользователя по вопросам применения и установке IP-защиты.
- Изделие не предназначено для применения в светодиодных светильниках в ЕС и Китае; для таких применений рекомендованы серии LPF/NPF/XLG/XLC/XLN.
