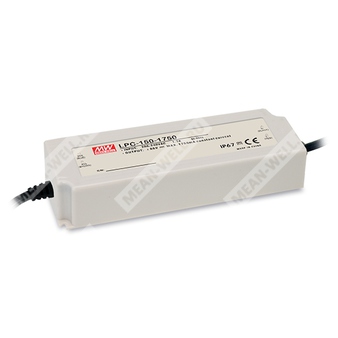

LPC-150-3150 - импульсный источник питания постоянного тока 150 Вт для светодиодных нагрузок с регулируемым выходным током.
Назначение: источник питания серии LPC-150 с постоянным током, предназначенный для питания светодиодных светильников и иных светодиодных нагрузок, требующих стабилизации тока.
Расшифровка партномера
| Позиция | Расшифровка |
| LPC | Серия импульсных источников питания Mean Well для светодиодных применений |
| 150 | Номинальная мощность 150 Вт |
| 3150 | Выходной номинальный ток 3150 мА |
Краткое описание серии
Модуль выполнен как полностью залитый и герметизированный источник питания с классом защиты IP67, с воздушным охлаждением за счёт естественной конвекции, с полностью изолированным пластиковым корпусом и без подключения защитного заземления. Предназначен для эксплуатации в составе светодиодных установок и аналогичных устройств, где требуется источник с постоянным током и широким диапазоном входного напряжения сети переменного тока.
Особенности
- Схема с постоянным выходным током.
- Входное напряжение только 180–305 В AC.
- Высокий КПД до 90%.
- Защиты: короткое замыкание, перенапряжение, перегрев.
- Охлаждение естественной конвекцией.
- Полная герметизация, степень защиты IP67.
- Полностью изолированный пластиковый корпус.
- Класс II, без защитного заземления.
- Подходит для светодиодных светильников и устройств светодиодной рекламы.
- 100% испытание при полной нагрузке.
- Низкая стоимость, высокая надёжность.
Электрические параметры
| Параметр | Значение |
| Номинальный выходной ток | 3150 мА |
| Номинальная выходная мощность | 151,2 Вт |
| Диапазон постоянного тока | 24–48 В, 3150 мА |
| Допуск по току | ±5,0% |
| Допуск по напряжению | ±2,0% |
| Диапазон постоянного тока для светодиодной нагрузки | 50–100% от номинального выходного напряжения |
| Установка, время нарастания | 1000 мс, 80 мс / 230 В AC при полной нагрузке |
| Время удержания | 16 мс / 230 В AC при полной нагрузке |
| Диапазон входного напряжения | 180–305 В AC; 254–431 В DC |
| Диапазон частоты сети | 47–63 Гц |
| КПД | 90% |
| Ток потребления | 1,7 А / 230 В AC; 1,5 А / 277 В AC |
| Пусковой ток | 40 А холодный старт, длительность импульса 750 мкс, измерение при 50% Ipeak, 230 В AC |
| Ток утечки | <0,25 мА / 277 В AC |
| Максимальное число БП на автоматическом выключателе 16 А | 3 шт. для автомата типа B; 6 шт. для автомата типа C, при 230 В AC |
Выходные характеристики по моделям серии
| Модель | Номинальный ток | Диапазон напряжения постоянного тока | Номинальная мощность |
| LPC-150-350 | 350 мА | 330–365 В | 150 Вт |
| LPC-150-500 | 500 мА | 235–265 В | 150 Вт |
| LPC-150-700 | 700 мА | 158–188 В | 151,2 Вт |
| LPC-150-1050 | 1050 мА | 115–135 В | 151,2 Вт |
| LPC-150-1400 | 1400 мА | 96–115 В | 151,2 Вт |
| LPC-150-1750 | 1750 мА | 80–97 В | 150,5 Вт |
| LPC-150-2100 | 2100 мА | 69–80 В | 151,9 Вт |
| LPC-150-2450 | 2450 мА | 55–65 В | 151,2 Вт |
| LPC-150-2800 | 2800 мА | 43–54 В | 151,2 Вт |
| LPC-150-3150 | 3150 мА | 24–48 В | 151,2 Вт |
Защиты
| Вид защиты | Характеристика |
| Короткое замыкание | Режим прерывистого восстановления, автоматическое восстановление после устранения неисправности |
| Перегрев | Выходное напряжение отключается, автоматическое восстановление после снижения температуры |
| Перенапряжение | 440–470 В |
| Тип защиты по перенапряжению | Отключение с защёлкой; восстановление после повторного включения питания |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -25…+50 °C |
| Рабочая влажность | 10–95% RH, без конденсации |
| Температура и влажность хранения | -40…+70 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
| Рабочая высота | Для высот выше 2000 м требуется снижение температуры окружающей среды: 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором |
ЭМС и безопасность
| Параметр | Значение |
| Электрическая прочность изоляции | I/P-O/P: 3 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | BIS IS15885 (для 700 мА, 1050 мА, 1400 мА, 2800 мА только), EAC TP TC 004, IP67; IEC 62368-1, BS EN/EN62368-1 |
| Помехоустойчивость | BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN55035; уровень light industry; EAC TP TC 020 |
| Эмиссия ЭМС | BS EN/EN55032 (CISPR32) Class B; BS EN/EN61000-3-2 Class A (≤80% load); BS EN/EN61000-3-3; EAC TP TC 020 |
Надёжность, габариты и упаковка
| Параметр | Значение |
| MTBF | 3528,4 тыс. ч минимум, Telcordia SR-332 (Bellcore); 479,1 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 191 × 63 × 37,5 мм (Д × Ш × В) |
| Масса | 0,74 кг |
| Упаковка | 20 шт. / 15,8 кг / 0,95 CUFT |
Механическое исполнение и подключение
| Параметр | Значение |
| Корпус | Полностью залитый, полностью изолированный пластиковый корпус |
| Степень защиты | IP67 |
| Способ охлаждения | Естественная конвекция |
| Тип монтажа | Рекомендуется горизонтальная установка |
| Входные провода | SJTW 18AWG, длина 300±20 мм |
| Выходные провода | SJTW 18AWG, длина 300±20 мм |
| Входные выводы | AC/N (синий), AC/L (коричневый) |
| Выходные выводы | +V (красный), -V (чёрный) |
| Отверстия крепления | 2 × Ø4,5 мм |
| Прочие размеры на чертеже | 191 мм, 63 мм, 37,5 мм, 86 мм, 26 мм, 25 мм, 5 мм, 3 мм; согласно механическому чертежу |
Примечания
- Все параметры, специально не оговорённые отдельно, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- При пониженном входном напряжении может потребоваться снижение допустимой нагрузки; следует обращаться к статическим характеристикам.
- Источник питания рассматривается как компонент, работающий в составе конечного изделия. Параметры ЭМС зависят от полной установки, поэтому конечный производитель должен повторно подтвердить соответствие директиве ЭМС на уровне конечного изделия.
- Константный режим тока находится в диапазоне 50–100% номинального выходного напряжения. Этот диапазон подходит для светодиодных применений, однако для специальных системных требований необходимо дополнительное подтверждение.
- Подходит для применения внутри помещений или вне помещений без прямого солнечного воздействия; не допускается погружение в воду более чем на 30 минут.
- Для применения на высоте более 2000 м требуется учёт снижения допустимой температуры окружающей среды.
- Перед применением следует учитывать примечания по установке и обеспечению функции влагозащиты IP.
- Изделие не предназначено для применения в светильниках общего освещения LED в ЕС и Китае; для этих применений рекомендуются серии LPF/NPF/XLG/XLC/XLN.
