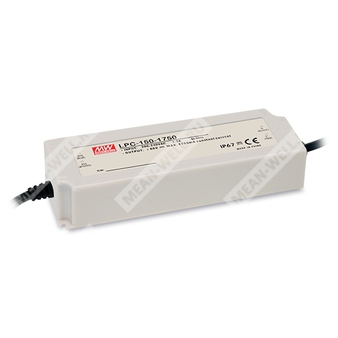

LPC-150-350 — герметичный источник питания постоянного тока для светодиодных и аналогичных нагрузок.
Общее описание
Компонент LPC-150-350 относится к серии LPC-150 компании Mean Well и представляет собой одно-выходной источник питания для нагрузки постоянного тока. Устройство выполнено в полностью залитом исполнении с уровнем защиты IP67, рассчитано на работу от сети переменного тока широкого диапазона и предназначено для питания светодиодных систем и других устройств, требующих стабилизации тока.
Реализована схема постоянного тока с воздушным охлаждением за счёт естественной конвекции. Источник имеет встроенные защиты от короткого замыкания, перенапряжения и перегрева. Корпус полностью изолирован, класс защиты по электробезопасности — Class II, без функционального заземления.
Расшифровка партномера
| Позиция обозначения | Значение |
| LPC | Серия источников питания Mean Well для светодиодных нагрузок с постоянным током |
| 150 | Номинальная мощность серии — 150 Вт |
| 350 | Номинальный выходной ток — 350 мА |
Основные особенности
- Схема стабилизации: постоянный ток.
- Диапазон входного напряжения: 180 ~ 305 В AC.
- Высокий КПД — до 90%.
- Защиты: короткое замыкание, перенапряжение, перегрев.
- Охлаждение: естественная конвекция.
- Полная заливка компаундом, степень защиты IP67.
- Полностью изолированный пластиковый корпус.
- Класс электробезопасности Class II, без PE.
- Подходит для светодиодных светильников и аналогичных устройств.
- Испытание на 100% номинальной нагрузке.
- Низкая стоимость и высокая надёжность.
Выходные параметры
| Параметр | Значение |
| Номинальный выходной ток | 350 мА |
| Номинальная мощность | 150,5 Вт |
| Диапазон постоянного тока по напряжению | 215 ~ 430 В |
| Допуск по выходному току | ±5,0% |
| Допуск по выходному напряжению | ±2,0% |
| Установка, время нарастания | 1000 мс, 80 мс / 230 В AC при полной нагрузке |
| Время удержания | 16 мс / 230 В AC при полной нагрузке |
| Пульсации и шум | Не нормированы в предоставленном фрагменте |
Входные параметры
| Параметр | Значение |
| Входное напряжение | 180 ~ 305 В AC, 254 ~ 431 В DC |
| Частота сети | 47 ~ 63 Гц |
| Потребляемый ток | 1,7 А / 230 В AC |
| Потребляемый ток | 1,5 А / 277 В AC |
| Пусковой ток | 40 А (длительность импульса 750 мкс, измерение при 50% Ipeak) при 230 В AC |
| Ток утечки | < 0,25 мА / 277 В AC |
| Максимальное количество БП на автоматическом выключателе 16 А | 3 шт. (автомат типа B) / 6 шт. (автомат типа C) при 230 В AC |
Защиты
| Вид защиты | Условие и реакция |
| Короткое замыкание | Импульсный режим; восстановление после устранения неисправности |
| Перенапряжение | 440 ~ 470 В |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Эксплуатационные характеристики
| Параметр | Значение |
| Рабочая температура | -25 ~ +50 ℃ |
| Рабочая влажность | 10 ~ 95% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +70 ℃, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/℃ (0 ~ 50 ℃) |
| Вибростойкость | 10 ~ 500 Гц, 2G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
| Высота эксплуатации | Требуется снижение допустимой температуры на 3,5 ℃/1000 м для моделей без вентилятора и на 5 ℃/1000 м для моделей с вентилятором при высоте выше 2000 м |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P-O/P: 3 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 ℃ / 70% RH |
Электромагнитная совместимость
| Раздел | Соответствие |
| Помехоустойчивость | BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN55035; уровень light industry; EAC TP TC 020 |
| Эмиссия помех | BS EN/EN55032 (CISPR32) Class B; BS EN/EN61000-3-2 Class A (≤80% load); BS EN/EN61000-3-3; EAC TP TC 020 |
Надёжность, масса и габариты
| Параметр | Значение |
| MTBF | 3528,4 тыс. ч минимум по Telcordia SR-332 (Bellcore); 479,1 тыс. ч минимум по MIL-HDBK-217F (25 ℃) |
| Габариты | 191 × 63 × 37,5 мм (Д × Ш × В) |
| Масса | 0,74 кг |
| Упаковка | 20 шт. / 15,8 кг / 0,95 CUFT |
Подключение
| Провод | Назначение |
| AC/N (синий) | Вход переменного тока, нейтраль |
| AC/L (коричневый) | Вход переменного тока, фаза |
| +V (красный) | Положительный выход |
| -V (чёрный) | Отрицательный выход |
| Провод сечения | SJTW 18 AWG |
| Длина выводов | 300 ± 20 мм |
Монтаж и конструктив
Рекомендуемое положение монтажа — горизонтальное. На чертеже указана максимальная температура корпуса T case и контрольная точка tc.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 ℃.
- При низком входном напряжении может потребоваться снижение нагрузки; подробности следует проверять по статическим характеристикам.
- Источник питания рассматривается как компонент, предназначенный для работы в составе конечного изделия; для полного изделия EMC-показатели должны быть подтверждены заново.
- Постояннотоковая область работы находится в диапазоне 50% ~ 100% номинального выходного напряжения.
- Прибор пригоден для использования внутри помещений или вне помещений без прямого солнечного излучения; не допускается погружение в воду более чем на 30 минут.
- Перед применением необходимо учитывать указания по установке и защите IP в руководстве пользователя.
- Изделие не предназначено для применения в светильниках LED в ЕС и Китае; для таких применений рекомендованы серии LPF/NPF/XLG/XLC/XLN.
