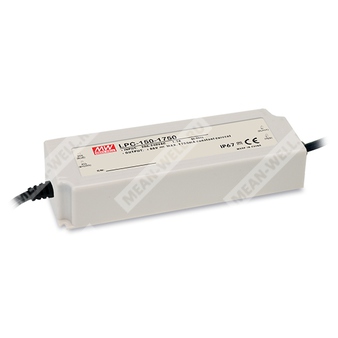

LPC-150-700 - герметичный импульсный источник питания 150 Вт для светодиодных нагрузок.
Расшифровка партномера
| Обозначение | Значение |
| LPC | Серия светодиодных источников питания Mean Well LPC |
| 150 | Номинальная мощность 150 Вт |
| 700 | Номинальный выходной ток 700 мА |
Назначение и особенности
Источник питания LPC-150-700 представляет собой одновыходовой стабилизированный источник постоянного тока для светодиодных систем и других совместимых нагрузок. Изделие рассчитано на работу от сети переменного тока 180…305 В и обеспечивает высокий КПД до 90%. Конструкция выполнена в полностью герметизированном исполнении с уровнем защиты IP67, корпус полностью изолирован, класс электробезопасности — Class II, без подключения защитного проводника.
Модель относится к серии LPC-150, выполнена по схеме стабилизации тока, имеет защиту от короткого замыкания, перенапряжения и перегрева, а также предназначена для охлаждения за счёт свободной воздушной конвекции. Устройство ориентировано на применение в светодиодных светильниках и аппаратуре, где требуется источник постоянного тока с высокой надёжностью и компактным герметичным исполнением.
Особенности
- Схема с постоянным выходным током.
- Только вход 180…305 В переменного тока.
- КПД до 90%.
- Защита: короткое замыкание, перенапряжение, перегрев.
- Охлаждение свободной воздушной конвекцией.
- Полная герметизация, степень защиты IP67.
- Полностью изолированный пластиковый корпус.
- Источник питания класса II, без PE.
- Подходит для светодиодных светильников и устройств индикации/рекламы.
- Испытание на 100% полной нагрузки.
Выход
| Параметр | Значение |
| Номинальный выходной ток | 700 мА |
| Номинальная мощность | 150.5 Вт |
| Диапазон постоянного тока | 215…430 В |
| Допуск по току | ±5.0% |
| Допуск по напряжению | ±2.0% |
| Время установки, время нарастания | 1000 мс, 80 мс при 230 В AC и полной нагрузке |
| Время удержания | 16 мс при 230 В AC и полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 180…305 В AC, 254…431 В DC |
| Диапазон входной частоты | 47…63 Гц |
| Входной ток | 1.7 А при 230 В AC; 1.5 А при 277 В AC |
| Пусковой ток | 40 А, холодный старт, длительность импульса 750 мкс, измерено при 50% Ipeak и 230 В AC |
| Ток утечки | <0.25 мА при 277 В AC |
| Максимальное число БП на автоматическом выключателе 16 А | 3 шт. для автомата типа B / 6 шт. для автомата типа C при 230 В AC |
Защита
| Функция | Поведение |
| Короткое замыкание | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 440…470 В |
| Перегрев | Выход отключается, восстановление после снижения температуры |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -25…+50 °C |
| Рабочая влажность | 10…95% RH, без конденсации |
| Температура и влажность хранения | -40…+70 °C, 10…95% RH |
| Температурный коэффициент | ±0.03%/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | BIS IS15885 (для 700 мА, 1050 мА, 1400 мА, 2800 мА только), EAC TP TC 004, IP67; IEC 62368-1; BS EN/EN62368-1 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Помехоустойчивость | BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN55035; уровень light industry; EAC TP TC 020 |
| Эмиссия | BS EN/EN55032 (CISPR32) Class B; BS EN/EN61000-3-2 Class A (≤80% load); BS EN/EN61000-3-3; EAC TP TC 020 |
Надёжность, размеры и упаковка
| Параметр | Значение |
| MTBF | 3528.4 тыс. ч, Telcordia SR-332 (Bellcore); 479.1 тыс. ч, MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 191 × 63 × 37.5 мм (Д × Ш × В) |
| Масса | 0.74 кг |
| Упаковка | 20 шт. / 15.8 кг / 0.95 CUFT |
Подключение и конструкция
| Параметр | Значение |
| Входные провода | SJTW 18 AWG |
| Выходные провода | SJTW 18 AWG |
| Вход переменного тока | AC/N (синий), AC/L (коричневый) |
| Выход | +V (красный), -V (чёрный) |
| Рекомендуемое направление монтажа | Горизонтальное |
| Номер корпуса | LPC-150 |
Примечания
- Все параметры, не оговорённые особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- При низком входном напряжении может потребоваться снижение нагрузки; необходимо учитывать статические характеристики.
- Источник питания рассматривается как компонент, предназначенный для работы в составе конечного оборудования; характеристики ЭМС зависят от полноты установки, поэтому производитель конечного изделия должен повторно подтвердить соответствие директиве ЭМС для всей системы.
- Режим постоянного тока находится в пределах 50…100% от номинального выходного напряжения. Данный режим подходит для светодиодных приложений, однако для специальных системных требований необходимо дополнительное подтверждение.
- Изделие предназначено для эксплуатации в помещении либо вне помещения без прямого солнечного облучения; не допускать погружения в воду более чем на 30 минут.
- При высоте эксплуатации выше 2000 м необходимо учитывать температурное снижение: 3.5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором.
- Перед применением необходимо учитывать указания по установке и обеспечению водозащиты.
- Изделие не предназначено для применения в светотехнических светильниках в ЕС и Китае; для таких применений рекомендуются серии LPF/NPF/XLG/XLC/XLN.
