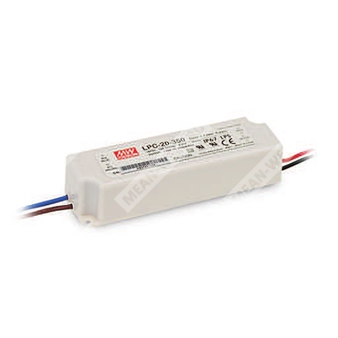

LPC-20-350 - компактный герметизированный источник питания постоянного тока на 350 мА для светодиодных и промышленных нагрузок.
Назначение
LPC-20-350 представляет собой импульсный источник питания мощностью 20 Вт с постоянным выходным током 350 мА, универсальным сетевым входом и полной герметизацией по степени защиты IP67. Устройство предназначено для питания светодиодных и иных нагрузок, требующих стабилизации тока.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| LPC | Серия источников питания MEAN WELL LPC |
| 20 | Номинальная мощность 20 Вт |
| 350 | Номинальный выходной ток 350 мА |
Особенности
- Схема стабилизации выходного тока.
- Универсальный вход переменного тока полного диапазона.
- Устойчивость к импульсному перенапряжению сети до 300 В AC в течение 5 секунд.
- Защита от короткого замыкания и перенапряжения.
- Охлаждение за счет свободной конвекции воздуха.
- Компактное исполнение.
- Полная герметизация, степень защиты IP67.
- Полностью изолированный пластиковый корпус.
- Класс II, без защитного заземления.
- Соответствие требованиям LPS.
- Подходит для светодиодных светильников и приборов, включая декоративные и рекламные устройства.
- 100% испытание при полной нагрузке.
- Низкая стоимость и высокая надежность.
Применение
Источник питания предназначен для LED-приборов и светотехнических изделий, а также для аппаратов и устройств, где требуется стабилизированный источник постоянного тока 350 мА.
Основные электрические параметры
| Параметр | Значение |
| Номинальный выходной ток | 350 мА |
| Диапазон постоянного тока | 9 ~ 48 В |
| Номинальная выходная мощность | 16,8 Вт |
| Допуск тока | ±5,0% |
| Допуск напряжения | ±5,0% |
| Точность тока | ±5,0% |
| Время установки, время нарастания | 500 мс, 250 мс / 230 В AC при полной нагрузке; 500 мс, 250 мс / 115 В AC при полной нагрузке |
| Время удержания | 50 мс / 230 В AC; 16 мс / 115 В AC при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В AC; 127 ~ 370 В DC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| КПД | 83% (тип.) |
| Потребляемый ток | 0,55 А / 115 В AC; 0,35 А / 230 В AC |
| Пусковой ток | 70 А, холодный старт, длительность импульса 220 мкс, измерение при 50% Ipeak, при 230 В AC |
| Ток утечки | 0,25 мА / 240 В AC |
| Максимальное число БП на автомате 16 А | 8 шт. при автомате типа B; 14 шт. при автомате типа C, при 230 В AC |
Выход
| Параметр | Значение |
| Номинальный выходной ток | 350 мА |
| Диапазон постоянного тока | 9 ~ 48 В |
| Номинальная мощность | 16,8 Вт |
| Точность тока | ±5,0% |
| Допуск напряжения | ±5,0% |
| Пульсации тока | ±5% |
| Защита от перенапряжения | Отсечка выходного напряжения, ограничение стабилитроном |
Защиты
| Параметр | Описание |
| Короткое замыкание | Есть |
| Перенапряжение | Есть, с отсечкой выходного напряжения и ограничением стабилитроном |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -30 ~ +70 °C, с учетом кривой снижения нагрузки |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибростойкость | 10 ~ 500 Гц, 2G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
Электробезопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL879, UL1310, CSA C22.2 No. 207-M89, CAN/CSA C22.2 No. 223-M91, IEC/BS EN/EN 62368-1, EAC TP TC 004, IP67 approved |
| Испытательное напряжение | I/P-O/P: 3 кВ AC |
| Сопротивление изоляции | I/P-O/P: более 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2 Class A, BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN55035; уровень light industry; EAC TP TC 020 |
Надежность
| Параметр | Значение |
| MTBF | 5708,9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 700,1 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габариты и конструкция
| Параметр | Значение |
| Размеры | 118 × 35 × 26 мм (Д × Ш × В) |
| Масса | 0,22 кг |
| Упаковка | 60 шт.; 14,2 кг; 0,72 CUFT |
| Конструктивное исполнение | Полностью изолированный пластиковый корпус |
| Степень защиты | IP67 |
Монтаж и подключение
| Параметр | Значение |
| Входные провода | AC/N (синий), AC/L (коричневый) |
| Выходные провода | +V (красный), -V (чёрный) |
| Тип провода | UL1015 18AWG |
| Длина проводов | 600 ± 30 мм |
| Рекомендованное положение монтажа | Горизонтальное |
Примечания
- Все параметры, не оговоренные отдельно, измерены при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации тока измеряются в диапазоне 60% ~ 100% от максимального напряжения при передаче номинальной мощности.
- При низком входном напряжении может потребоваться снижение нагрузки. Следует учитывать статические характеристики.
- Источник питания рассматривается как компонент для применения в составе конечного оборудования; ЭМС-параметры зависят от полной установки, поэтому конечный изготовитель должен повторно подтвердить соответствие Директиве ЭМС на уровне законченной системы.
- Время установки измеряется при первом холодном запуске. Повторное включение/выключение может увеличить время установки.
- Допускается применение в помещении или на открытом воздухе без прямого солнечного излучения. Не допускается погружение в воду более чем на 30 минут.
- Для моделей без вентилятора температурное снижение нагрузки при высоте выше 2000 м составляет 3,5 °C/1000 м.
- Перед применением необходимо ознакомиться с указаниями по установке и водозащите в руководстве пользователя.
- Изделие не предназначено для применения в светодиодных светильниках в ЕС и Китае; для таких применений рекомендуется серия LPF/NPF/XLG/XLC/XLN.
