Особенности

Схема с постоянным током
Универсальный диапазон входного напряжения AC / полный диапазон
Выдерживает кратковременные перенапряжения 300В AC на входе в течение 5 секунд
Защита: короткое замыкание / перенапряжение
Охлаждение за счет свободной конвекции воздуха
Компактные размеры
Полная заливка компаундом с уровнем защиты IP67 (см. примечание 6)
Полностью изолированный пластиковый корпус
Источник питания класса II, без заземления
Источник питания класса 2
Соответствует стандарту LPS (источник ограниченной мощности)
Подходит для светодиодных светильников или устройств (например, для светодиодного декора или рекламных устройств) (см. примечание 9)
Тестирование источников питания под полной нагрузкой
Низкая стоимость, высокая надежность

Применение

Светодиодные декоративные устройства
Светодиодные рекламные устройства

Описание

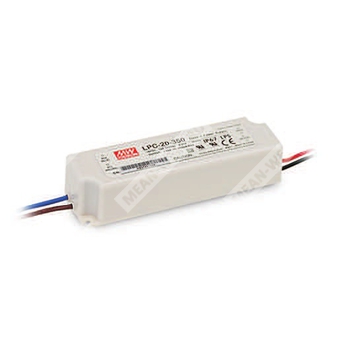

20-ваттный импульсный источник питания с одной выходной линией, подходящий для светодиодных систем и решений.

Cпецификация

Модель: LPC-20-700

Выход

Номинальный ток: 700мА
Диапазон рабочего тока: 9 ~ 30В
Номинальная мощность: 21Вт
Точность выходного напряжения: ±5%
Точность выходного тока: ±5,0%
Время готовности, время нарастания (см. примечание 5): 500 мс, 250 мс / 230В AC; 500 мс, 250 мс / 115В AC при полной нагрузке
Время удержания напряжения (типовое): 50 мс при 230В AC; 16 мс при 115В AC при полной нагрузке
Пульсации (см. примечание 2): < 5,0%

Вход

Диапазон входного напряжения (см. примечание 3): 90 ~ 264В AC; 127 ~ 370В DC
Диапазон частоты: 47 ~ 63Гц
КПД (типовой): 83%
Потребляемый ток AC (типовой): 0,55А / 115В AC; 0,35А / 230В AC
Стартовый ток (типовой): холодный пуск 70А (ширина импульса = 220 мкс, измерено на 50% Ipeak) при 230В AC
Ток утечки: 0,25мА / 240В AC
Максимальное количество ИП на 16А автомат (см. ниже): 8 модулей (автоматический выключатель типа B) / 14 модулей (автоматический выключатель типа C) при 230В AC

Защита

Перенапряжение: 31,5 ~ 40,5В
Тип защиты: отключение выходного напряжения, шунтирование с помощью стабилитрона

Окружающая среда

Рабочая температура: -30 ~ +70℃ (см. "График снижения мощности")
Рабочая влажность: 20 ~ 90% относительной влажности, без конденсации
Температура и влажность хранения: -40 ~ +80℃; 10 ~ 95% относительной влажности
Температурный коэффициент: ±0,03% / ℃ (0 ~ 50℃)
Вибрация: 10 ~ 500Гц, 2G, 10 мин./1 цикл, испытание по 60 мин. вдоль осей X, Y, Z

Безопасность и электромагнитная совместимость

Стандарты безопасности: UL879, UL1310, CSA C22.2 №207-M89 (кроме LPC-20-350), CAN/CSA C22.2 №223-M91 (кроме LPC-20-350), IEC/BS EN/EN 62368-1, EAC TP TC 004, IP67
Испытательное напряжение: Вход/выход: 3кВ AC
Сопротивление изоляции: Вход/выход: более 100 МОм / 500В DC, 25℃, 70% относительной влажности
ЭМС-излучение: Соответствие BS EN/EN55032 (CISPR32) класс B, BS EN/EN61000-3-2 класс A, BS EN/EN61000-3-3, EAC TP TC 020
ЭМС-устойчивость: Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55035, уровень легкой промышленности, EAC TP TC 020

Прочее

MTBF: 5708,9 тыс. часов мин. по Telcordia SR-332 (Bellcore); 700,1 тыс. часов мин. по MIL-HDBK-217F (25℃)
Габариты: 118×35×26 мм (Д×Ш×В)
Упаковка: 0,22 кг; 60 шт. / 14,2 кг / 0,72 куб. фута

Примечания

1. Все параметры, не оговорённые особо, измерены при входном напряжении 230В AC, номинальной нагрузке и температуре окружающей среды 25℃.
2. Пульсации измеряются при 60%~100% от максимального напряжения при номинальной выдаваемой мощности.
3. При низком входном напряжении может потребоваться снижение выходной мощности. Пожалуйста, смотрите статические характеристики для уточнения.
4. Источник питания предназначен для эксплуатации в составе конечного оборудования. Поскольку уровень электромагнитной совместимости зависит от всей установки, производитель конечного оборудования обязан повторно протестировать установку на соответствие EMC директивам.
5. Время готовности измеряется при первом запуске устройства. Повторное включение/выключение питания может привести к увеличению времени готовности.
6. Только для использования внутри помещений или на открытом воздухе без прямого воздействия солнечных лучей. Избегайте погружения устройства в воду более чем на 30 минут.
7. Снижение мощности на 3,5℃/1000м для моделей без вентиляции и 5℃/1000м для моделей с вентилятором при эксплуатации выше 2000м (6500фт) над уровнем моря.
8. Для дополнительных инструкций по монтажу и вопросам влагозащиты, пожалуйста, обращайтесь к руководству пользователя.
9. Данный продукт не предназначен для применения в составе светодиодных светильников на территории ЕС и Китая. (Для ЕС и Китая рекомендуется использовать серии LPF/NPF/XLG/XLC/XLN).

Основные параметры

Выход:
Номинальный ток

700mA
Номинальная мощность 21W
Уровень шума на выходе 200mVp-p
Допустимое отклонение напряжения ±5.0%
Нестабильность выходного напряжения по сети ±1%
Нестабильность по нагрузке ±2.0%
Время установки, время нарастания 1000rns, 80ms / 230VAC 2000ms,80ms/115VAC at full load
Время удержания 16ms/230VAC 10ms/115vac at full load
Область стабилизированного тока 9-30V
Вход:
Диапазон входных напряжений 90-264VAC 127 ~ 370VDC
Диапазон частот 47 - 63Hz
КПД 83%
Переменный ток 2.2 A/ 115VAC 1.2A/230VAC
Выдерживаемое напряжение l/P-0/P:3KVAC
Пусковой ток COLD START 70A(twidth=220ms measured at 50% Ipeak) at 230VAC
Защита:
Защита от перенапряжения 31.5-40.5V / Protection type: Shut off o/p voltage, clamping by zener diode
Условия окр. среды:
Диапазон рабочих температур -30- +70°C
Рабочая влажность 10 - 95% RH non-condensing
Температурный коэффициент ±0.03%/°C (0 - 50°C)
Вибрация 10 - 500Hz, 2G 10min./1 cycle, period for 60min. each along X, Y, Z axes
Температурно-влажностный режим хранения -40 - +70°C, 10-95% RH
Безопасность и ЭМП:
Стандарты безопасности UL879, UL1310 , CSAC22.2 No. 207-M89(exceptfor LPC-20-350), CAN/CSAC22.2 No. 223-M91 (except for LPC-20-350), TUV EN60950-1, IP67 approved
Сопротивление изоляции l/P-O/P: 100M Ohms / 500VDC / 25°C/ 70% RH
Электромагнитная совместимость Compliance to EN55022(CISPR22) Class B; EN61000-3-2 Class A(<80% load); EN61000-3-3
Электромагнитная помехоустойчивость Compliance to EN61000-4-2,3,4,5,6,8,11, EN55024, light industry level, criteria A
Прочее:
MTBF (Средняя наработка на отказ) 786.5Khrs min. MIL-HDBK-217F (25°C)
Габаритные размеры 118*35*26mm (L*W*H)
Упаковка 0.22Kg; 60pcs/14.2Kg/0.62CUFT
Производственный статус Производится
