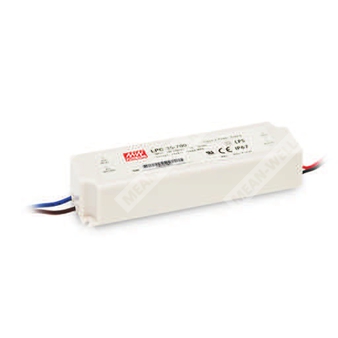

LPC-35-1050 - компактный источник питания постоянного тока 35 Вт для промышленной и светотехнической аппаратуры.
LPC-35-1050 — импульсный источник питания серии LPC-35 с постоянным выходным током 1050 мА, предназначенный для питания нагрузок в режиме стабилизации тока. Устройство выполнено в полностью герметизированном корпусе, рассчитано на универсальный сетевой вход, обладает защитой от короткого замыкания и перенапряжения, а также подходит для эксплуатации в условиях повышенной влажности и в составе оборудования с требованиями к классу защиты IP67.
Расшифровка партномера
| Элемент обозначения | Значение |
|---|
| LPC | Серия источников питания Mean Well LPC |
| 35 | Номинальная мощность 35 Вт |
| 1050 | Номинальный выходной ток 1050 мА |
Особенности
- Стабилизация выходного тока.
- Универсальный диапазон входного переменного напряжения.
- Выдерживает бросок 300 В переменного тока в течение 5 секунд.
- Защита: короткое замыкание, перенапряжение.
- Охлаждение за счет свободной конвекции воздуха.
- Полностью герметизированное исполнение с уровнем защиты IP67.
- Полностью изолированный пластиковый корпус.
- Источник питания класса II, без защитного заземления.
- Подходит для оборудования и светотехнических изделий, в том числе LED-оснастки и рекламных устройств.
- Испытание на 100 % нагрузке в режиме burn-in.
- Низкая стоимость, высокая надежность.
- Соответствие требованиям класса B/класса A по электромагнитным помехам и помехоустойчивости, указанным в документе.
Назначение
Источник питания предназначен для применения в промышленной электронике, светотехнической аппаратуре, LED-оборудовании, рекламных и декоративных устройствах, а также в составе изделий, где требуется компактный герметизированный AC/DC преобразователь с постоянным током на выходе.
Основные электрические параметры
| Параметр | Значение |
|---|
| Номинальный выходной ток | 1050 мА |
| Номинальная мощность | 31,5 Вт |
| Диапазон постоянного тока | 9–30 В |
| Точность выходного тока | ±5,0 % |
| Пульсации выходного тока | ±5 % |
| Допуск по выходному напряжению | ±5,0 % |
| Диапазон выходного напряжения | 31,5–40,5 В |
| Время установки, тип. | 500 мс, 120 мс / 230 В AC; 500 мс, 120 мс / 115 В AC при полной нагрузке |
| Время удержания, тип. | 50 мс / 230 В AC; 16 мс / 115 В AC при полной нагрузке |
Вход
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 90–264 В AC; 127–370 В DC |
| Диапазон частоты сети | 47–63 Гц |
| КПД, тип. | 85 % |
| Входной ток, тип. | 1,1 А / 115 В AC; 0,7 А / 230 В AC |
| Пусковой ток, тип. | 55 А, холодный старт, twidth = 500 мкс, измерено при 50 % Ipeak, при 230 В AC |
| Ток утечки | 0,25 мА / 240 В AC |
| Максимальное число ИП на автоматическом выключателе 16 А | 4 единицы при характеристике B / 7 единиц при характеристике C, при 230 В AC |
Выход
| Параметр | Значение |
|---|
| Номинальный выходной ток | 1050 мА |
| Рабочая область постоянного тока | 9–30 В |
| Номинальная мощность | 31,5 Вт |
| Диапазон выходного напряжения | 31,5–40,5 В |
| Точность выходного тока | ±5,0 % |
| Пульсации | ±5 % |
Защита
| Параметр | Значение |
|---|
| Перенапряжение | 31,5–40,5 В |
| Тип защиты | Отключение выходного напряжения, ограничение стабилитроном |
Эксплуатационные условия
| Параметр | Значение |
|---|
| Рабочая температура | -30…+70 °C (с учетом кривой дерейтирования) |
| Рабочая влажность | 20–90 % RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10–95 % RH |
| Температурный коэффициент | ±0,03 %/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
| Ориентация монтажа | Рекомендуемое направление монтажа указано в документе |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
|---|
| Стандарты безопасности | UL1310, CAN/CSA C22.2 No. 223-M91 (кроме LPC-35-700), BIS IS15885, IEC62368-1, EAC TP TC 004, BS EN/EN62368-1, IP67 approved; IS 15885 (Part 2/Sec13) |
| Испытательное напряжение | I/P-O/P: 3 кВ AC |
| Сопротивление изоляции | I/P-O/P: более 100 МОм / 500 В DC / 25 °C / 70 % RH |
| Эмиссия | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2 Class A, BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11, BS EN/EN55035, уровень light industry, EAC TP TC 020 |
Механические параметры
| Параметр | Значение |
|---|
| Габариты | 148 × 40 × 30 мм (Д × Ш × В) |
| Длина проводов | 600 ±30 мм |
| Провода входа | AC/N (синий), AC/L (коричневый), UL1015 18AWG |
| Провода выхода | +V (красный), -V (черный), UL1007 16AWG |
| Диаметр проводов | ψ3,6 мм |
| Тип корпуса | Полностью герметизированный, пластиковый, IP67 |
| Корпус | Case No. 975A |
Надежность, масса и упаковка
| Параметр | Значение |
|---|
| MTBF | 6050,2 тыс. ч, Telcordia SR-332 (Bellcore); 574,4 тыс. ч, MIL-HDBK-217F (25 °C) |
| Масса | 0,34 кг |
| Упаковка | 40 шт. / 14,6 кг / 0,70 CUFT |
Примечания
- Все параметры, не указанные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации тока измеряются в диапазоне 60–100 % от максимального напряжения при подаче номинальной мощности.
- При низком входном напряжении может потребоваться снижение нагрузки; см. статические характеристики.
- Источник питания рассматривается как компонент, предназначенный для работы в составе конечного оборудования; электромагнитная совместимость зависит от условий финальной установки.
- Время установки измеряется при первом холодном запуске; повторные включения и выключения могут увеличивать время установки.
- Допустимы условия применения в помещении или на улице без прямого солнечного света; не допускать погружения в воду более чем на 30 минут.
- Для высоты эксплуатации выше 2000 м снижение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором.
- Перед применением следует ознакомиться с руководством пользователя по вопросам установки и водозащиты.
- Изделие не предназначено для применения в светильниках LED в ЕС и Китае; для таких применений рекомендуется использовать серии LPF/NPF/XLG/XLC/XLN.
