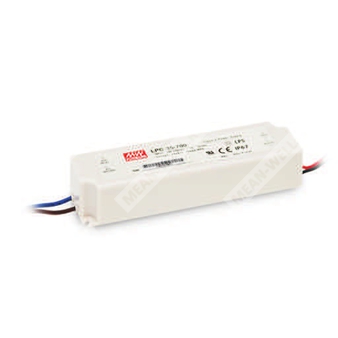

LPC-35-1400 — источник питания 35 Вт с постоянным током 1400 мА и универсальным входом AC для промышленного применения.
Назначение и общее описание
LPC-35-1400 — это герметизированный импульсный источник питания постоянного тока мощностью 35 Вт с одним выходом, предназначенный для питания светодиодных и иных нагрузок, требующих стабилизации тока. Модель относится к серии LPC-35 и выполнена по схеме с постоянным током, универсальным сетевым входом и естественным охлаждением за счёт свободной конвекции воздуха.
Изделие выполнено в полностью изолированном пластиковом корпусе, имеет степень защиты IP67 и рассчитано на эксплуатацию как во внутренних установках, так и на открытом воздухе без прямого солнечного излучения, при соблюдении требований по монтажу и защите от воздействия воды.
Расшифровка партномера
| Обозначение | Расшифровка |
| LPC | Серия источников питания Mean Well с постоянным током, герметизированным исполнением и промышленным назначением |
| 35 | Номинальная мощность 35 Вт |
| 1400 | Номинальный выходной ток 1400 мА |
Особенности
- Источник питания с постоянным током.
- Универсальный вход переменного тока полного диапазона.
- Выдерживает бросок 300 В AC в течение 5 секунд.
- Защиты: короткое замыкание, перенапряжение.
- Охлаждение свободной конвекцией воздуха.
- Полная герметизация, степень защиты IP67.
- Полностью изолированный пластиковый корпус.
- Класс II, без защитного заземления.
- Подходит для светодиодных светильников и аппаратуры.
- Испытание на 100% полную нагрузку.
- Низкая стоимость, высокая надёжность.
- Соответствие требованиям по электромагнитной совместимости и безопасности.
Область применения
Источник питания предназначен для светодиодных изделий, декоративной и рекламной подсветки, а также для другой аппаратуры, работающей в режиме постоянного тока и совместимой с параметрами данного блока питания.
Выходные параметры
| Параметр | Значение |
| Номинальный выходной ток | 1400 мА |
| Диапазон постоянного тока | 9 ~ 24 В |
| Номинальная мощность | 33,6 Вт |
| Допуск по току | ±5,0% |
| Пульсации тока | ±5% |
| Допуск по напряжению | ±5,0% |
| Пуск, время нарастания | 500 мс, 120 мс при 230 В AC; 500 мс, 120 мс при 115 В AC, при полной нагрузке |
| Время удержания | 50 мс при 230 В AC; 16 мс при 115 В AC, при полной нагрузке |
| Защита от перенапряжения | 27,6 ~ 32,4 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, ограничение стабилитроном |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В AC; 127 ~ 370 В DC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| КПД типовое | 85% |
| Потребляемый ток типовой | 1,1 А при 115 В AC; 0,7 А при 230 В AC |
| Пусковой ток типовой | 55 А, холодный старт, длительность 500 мкс, измерение при 50% Ipeak, при 230 В AC |
| Ток утечки | 0,25 мА / 240 В AC |
| Максимальное количество блоков питания на автоматическом выключателе 16 А | 4 шт. для автомата типа B; 7 шт. для автомата типа C, при 230 В AC |
Ограничение по напряжению и статические характеристики
| Параметр | Значение |
| Статический диапазон при 1400 мА | 27,6 ~ 32,4 В |
| Диапазон входного напряжения для работы | 90 ~ 264 В AC |
| Примечание по работе на пониженных входных напряжениях | Может потребоваться снижение мощности; следует учитывать статические характеристики |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -30 ~ +70 ℃ |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80 ℃; 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/℃ (0 ~ 50 ℃) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Электробезопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | UL1310, CAN/CSA C22.2 No. 223-M91, BIS IS15885, IEC62368-1, EAC TP TC 004, BS EN/EN62368-1, IP67 approved; IS 15885(Part 2/Sec13) |
| Испытательное напряжение | I/P-O/P: 3 кВ AC |
| Сопротивление изоляции | I/P-O/P: более 100 МОм / 500 В DC / 25 ℃ / 70% RH |
| Эмиссия помех | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2 Class A, BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55035, уровень light industry, EAC TP TC 020 |
Надёжность, габариты и упаковка
| Параметр | Значение |
| MTBF | 6050,2 тыс. ч минимум по Telcordia SR-332 (Bellcore); 574,4 тыс. ч минимум по MIL-HDBK-217F (25 ℃) |
| Габаритные размеры | 148 × 40 × 30 мм (Д × Ш × В) |
| Масса | 0,34 кг |
| Упаковка | 40 шт.; 14,6 кг; 0,70 куб. фута |
Механические данные
| Параметр | Значение |
| Конструктивное исполнение | Герметизированный блок питания в пластиковом корпусе |
| Подключение входа | AC/L (коричневый), AC/N (синий) |
| Подключение выхода | +V (красный), -V (чёрный) |
| Сечение и тип проводов | UL1015 18AWG на входе; UL1007 16AWG на выходе |
| Длина выводов | 600 ±30 мм |
| Размеры корпуса по чертежу | 148 мм по длине, 40 мм по ширине, 30 мм по высоте |
| Допуск | ±1 мм |
| Рекомендуемое положение монтажа | Согласно схеме в документации; обеспечивается свободная конвекция воздуха |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 ℃.
- Пульсации тока измеряются в диапазоне 60% ~ 100% максимального напряжения при передаче номинальной мощности.
- При низком входном напряжении может потребоваться снижение нагрузки. Следует смотреть статические характеристики.
- Источник питания рассматривается как компонент, который работает в составе конечного оборудования. Поскольку электромагнитная совместимость зависит от конечной установки, производитель конечного оборудования должен повторно подтвердить соответствие EMC-директиве для всей системы.
- Время установки измеряется при первом холодном запуске. Повторное включение и выключение может увеличить это время.
- Пригоден для внутреннего применения или для наружной установки без прямого солнечного света. Не допускается погружение в воду более чем на 30 минут.
- Для высоты эксплуатации более 2000 м снижение допустимой температуры окружающей среды составляет 3,5 ℃ на 1000 м для моделей без вентилятора.
- Перед применением следует ознакомиться с руководством пользователя, особенно по вопросам установки и обеспечения водозащиты.
- Изделие не предназначено для применения в светильниках общего освещения в ЕС и Китае; для таких задач рекомендуется применять серии LPF/NPF/XLG/XLC/XLN.
