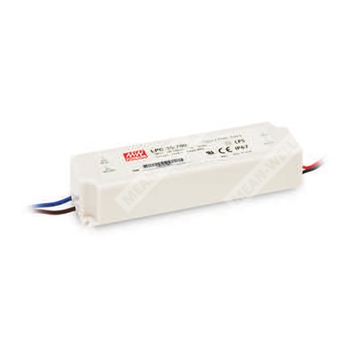

LPC-35-700 - герметичный источник питания постоянного тока 35 Вт для светотехнических и промышленных применений.
Расшифровка партномера
| Параметр | Значение |
| Серия | LPC |
| Номинальная мощность | 35 Вт |
| Номинальный выходной ток | 700 мА |
Общее назначение
Модуль LPC-35-700 представляет собой одно-выходной импульсный источник питания с режимом стабилизации тока. Изделие предназначено для питания светотехнических и других нагрузок, требующих стабилизированного тока 700 мА, при широком диапазоне входного напряжения переменного и постоянного тока.
Особенности
- Стабилизация тока на уровне 700 мА.
- Универсальный вход переменного тока с полным диапазоном.
- Работа от сети постоянного тока в расширенном диапазоне.
- Устойчивость к импульсной перегрузке по входу 300 В переменного тока в течение 5 секунд.
- Защита от короткого замыкания.
- Защита от перенапряжения.
- Охлаждение за счёт свободной конвекции воздуха.
- Полная герметизация с уровнем защиты IP67.
- Полностью изолированный пластиковый корпус.
- Класс II, без заземления.
- Подходит для светотехнических устройств и аппаратуры общего назначения.
- Проходит испытание на 100 % при полной нагрузке.
- Низкая стоимость и высокая надёжность.
- Соответствие требованиям по электромагнитной совместимости и безопасности.
Области применения
Источник питания предназначен для светотехнических изделий и аппаратуры, включая декоративную и рекламную подсветку, а также для других устройств, где требуется стабилизированный выходной ток 700 мА. В документе отдельно указано, что продукт не предназначен для применения в светодиодных светильниках в ЕС и Китае; для таких применений рекомендованы серии LPF/NPF/XLG/XLC/XLN.
Выходные параметры
| Параметр | LPC-35-700 |
| Режим стабилизации | Постоянный ток |
| Номинальный ток | 700 мА |
| Диапазон напряжения постоянного тока | 9 ~ 48 В |
| Номинальная мощность | 33,6 Вт |
| Допуск по напряжению | ±5,0 % |
| Пульсации тока | ±5 % |
| Точность тока | ±5,0 % |
| Время выхода на режим | 500 мс, 120 мс при 230 В переменного тока; 500 мс, 120 мс при 115 В переменного тока, при полной нагрузке |
| Время удержания | 50 мс при 230 В переменного тока; 16 мс при 115 В переменного тока, при полной нагрузке |
| Защита от перенапряжения | 50,4 ~ 60 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, ограничение стабилитроном |
Входные параметры
| Параметр | LPC-35-700 |
| Диапазон входного напряжения | 90 ~ 264 В переменного тока / 127 ~ 370 В постоянного тока |
| Диапазон частоты | 47 ~ 63 Гц |
| КПД типовой | 85 % |
| Входной ток типовой | 1,1 А при 115 В переменного тока; 0,7 А при 230 В переменного тока |
| Пусковой ток типовой | 55 А, холодный пуск, длительность импульса 500 мкс, измерение при 50 % Ipeak, при 230 В переменного тока |
| Ток утечки | 0,25 мА при 240 В переменного тока |
| Максимальное число БП на автоматическом выключателе 16 А | 4 шт. при характеристике B / 7 шт. при характеристике C, при 230 В переменного тока |
Параметры безопасности и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL1310, CAN/CSA C22.2 No. 223-M91, BIS IS15885, IEC62368-1, EAC TP TC 004, BS EN/EN62368-1, IP67 approved; IS 15885(Part 2/Sec13) |
| Испытательное напряжение | Вход/выход: 3 кВ переменного тока |
| Сопротивление изоляции | Вход/выход: более 100 МОм / 500 В постоянного тока / 25 °C / 70 % RH |
| Эмиссия ЭМС | BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2 Class A, BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55035, уровень light industry, EAC TP TC 020 |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | −30 ~ +70 °C |
| Рабочая температура корпуса | Максимальная температура корпуса контролируется по обозначению T case |
| Рабочая влажность | 20 ~ 90 % RH, без конденсации |
| Температура и влажность хранения | −40 ~ +80 °C, 10 ~ 95 % RH |
| Температурный коэффициент | ±0,03 %/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
| Рекомендуемое снижение нагрузки | При повышении температуры окружающей среды — согласно кривой дерейтингa |
| Высота эксплуатации | Для высоты более 2000 м: снижение температуры окружающей среды на 3,5 °C/1000 м для моделей без вентилятора |
Надёжность и габариты
| Параметр | Значение |
| MTBF | 6050,2 тыс. ч минимум по Telcordia SR-332 (Bellcore); 574,4 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 148 × 40 × 30 мм (Д × Ш × В) |
| Масса | 0,34 кг |
| Упаковка | 40 шт.; 14,6 кг; 0,70 CUFT |
Подключение и конструктив
| Параметр | Значение |
| Входные провода | AC/N — синий, AC/L — коричневый |
| Выходные провода | +V — красный, -V — чёрный |
| Сечение проводов | Вход: UL1015 18AWG; выход: UL1007 16AWG |
| Длина выводов | 600 ± 30 мм |
| Корпус | Полностью изолированный пластиковый корпус, залитый компаундом, степень защиты IP67 |
| Охлаждение | Естественная конвекция воздуха |
| Частота преобразования | 60 кГц |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации тока измеряются в диапазоне 60 % ~ 100 % от максимального напряжения при подаче номинальной мощности.
- При низком входном напряжении может потребоваться снижение мощности; см. статические характеристики.
- Источник питания рассматривается как компонент, который применяется совместно с конечным оборудованием. Поскольку ЭМС зависит от условий окончательной установки, производитель конечного изделия должен повторно провести оценку ЭМС для всего изделия.
- Время установки измеряется при первом холодном запуске. Повторные включения и выключения могут увеличивать время выхода на режим.
- Подходит для внутреннего применения или для наружной установки без прямого солнечного облучения. Не допускайте погружения в воду более чем на 30 минут.
- Для моделей без вентилятора при высоте более 2000 м снижение температуры окружающей среды составляет 3,5 °C на 1000 м.
- Перед применением и установкой для функций водозащиты следует обращаться к руководству пользователя.
- Изделие не предназначено для применения в светодиодных светильниках в ЕС и Китае; для таких применений рекомендованы серии LPF/NPF/XLG/XLC/XLN.
