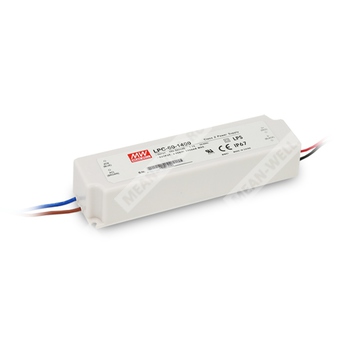

LPC-60-1050
LPC-60-1050 - источник питания постоянного тока 60 Вт с одним выходом для светодиодных и промышленных нагрузок.
Назначение и краткое описание
LPC-60-1050 представляет собой герметизированный одно-выходной импульсный источник питания мощностью 60 Вт с режимом стабилизации тока. Изделие предназначено для питания светодиодных светильников, рекламных и декоративных установок, а также других нагрузок, требующих стабильного тока и повышенной устойчивости к внешним воздействиям.
Основные особенности
- Схема с постоянным током.
- Универсальный диапазон входного переменного напряжения.
- Устойчивость к импульсному перенапряжению 300 В переменного тока в течение 5 секунд.
- Защита от короткого замыкания и перенапряжения.
- Охлаждение за счёт свободной конвекции воздуха.
- Полная герметизация, степень защиты IP67.
- Полная электрическая изоляция, пластиковый корпус.
- Устройство класса II, без защитного заземления.
- Соответствие LPS.
- Подходит для светодиодных светильников и аппаратов, включая декоративные и рекламные изделия.
- Испытание 100% полной нагрузки на прогон.
- Низкая стоимость при высокой надёжности.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| LPC | Серия источников питания Mean Well LPC |
| 60 | Номинальная мощность 60 Вт |
| 1050 | Номинальный выходной ток 1050 мА |
Выход
| Параметр | Значение |
| Номинальный выходной ток | 1050 мА |
| Диапазон постоянного тока | 9 ~ 48 В |
| Номинальная мощность | 50,4 Вт |
| Допуск тока | ±5,0% |
| Допуск напряжения | ±5,0% |
| Точность по току | ±5,0% |
| Пульсации тока | ±5% |
| Время установки, время нарастания | 500 мс, 120 мс / 230 В переменного тока; 500 мс, 120 мс / 115 В переменного тока при полной нагрузке |
| Время удержания | 50 мс / 230 В переменного тока; 16 мс / 115 В переменного тока при полной нагрузке |
| Диапазон работы в режиме постоянного тока | 9 ~ 48 В |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В переменного тока; 127 ~ 370 В постоянного тока |
| Диапазон частоты | 47 ~ 63 Гц |
| Типичный КПД | 87% |
| Типичный входной ток | 1,2 А / 115 В переменного тока; 0,7 А / 230 В переменного тока |
| Пусковой ток | Холодный старт 60 А, длительность импульса 540 мкс, измерение при 50% Ipeak, при 230 В переменного тока |
| Ток утечки | 0,25 мА / 240 В переменного тока |
| Максимальное число блоков питания на автомате 16 А | 3 шт. при автомате типа B; 6 шт. при автомате типа C, при 230 В переменного тока |
Защита
| Параметр | Значение |
| Перенапряжение | Срабатывание: отключение выходного напряжения, ограничение TVS-диодом |
| Уровень перенапряжения | 50,4 ~ 60 В |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -30 ~ +70 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, по 10 минут на цикл, в течение 60 минут по осям X, Y, Z |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | UL1310, CAN/CSA C22.2 No. 223-M91, BIS IS15885, EAC TP TC 004, IP67, IEC62368-1, BS EN/EN62368-1 |
| Испытательное напряжение | I/P-O/P: 3 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P: более 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Эмиссия | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2 Class A, BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11, BS EN/EN55035, уровень light industry, EAC TP TC 020 |
Надёжность, размеры и упаковка
| Параметр | Значение |
| MTBF | 5269,3 тыс. ч минимум, Telcordia SR-332 (Bellcore); 567,2 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 162,5 × 42,5 × 32 мм (Д × Ш × В) |
| Масса | 0,4 кг |
| Упаковка | 32 шт. / 13,8 кг / 0,63 CUFT |
Подключение и механические данные
| Параметр | Значение |
| Входные провода | AC/N (синий), AC/L (коричневый) |
| Выходные провода | +V (красный), -V (чёрный) |
| Тип проводов | UL1015 18 AWG, UL1007 16 AWG |
| Длина проводов | 600 ± 30 мм |
| Диаметр проводов | ψ3,6 |
| Рекомендуемое направление монтажа | Согласно схеме монтажа в документе |
| Температура корпуса | T case: максимальная температура корпуса |
Примечания
| 1 | Все параметры, специально не оговорённые отдельно, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации тока измеряются в диапазоне 60% ~ 100% от максимального напряжения при передаче номинальной мощности. |
| 3 | При низком входном напряжении может потребоваться снижение нагрузки. Следует ознакомиться со статическими характеристиками для получения дополнительных сведений. |
| 4 | Источник питания рассматривается как компонент, предназначенный для работы в составе конечного изделия. Поскольку электромагнитная совместимость зависит от полной установки, производитель конечного изделия должен повторно подтвердить соответствие Директиве EMC для всей системы. |
| 5 | Время установки измеряется при первом холодном запуске. Повторные включения и выключения питания могут увеличить время установки. |
| 6 | Допускается применение внутри помещений или вне помещений без прямого солнечного света. Не допускается погружение в воду более чем на 30 минут. |
| 7 | Снижение допустимой температуры окружающей среды для работы на высоте выше 2000 м: 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором. |
| 8 | Перед применением необходимо ознакомиться с руководством пользователя по вопросам монтажа и степени защиты от воды. |
| 9 | Изделие не предназначено для применения в светотехнических установках в ЕС и Китае. Для таких применений рекомендованы серии LPF/NPF/XLG/XLC/XLN. |
Дополнительные сведения
| Частота преобразования | 60 кГц |
| Топология управления | ШИМ |
| Встроенные узлы | EMI-фильтр, выпрямители, силовой ключ, выходной фильтр и выпрямители, узел контроля, схема обнаружения, O.L.P., O.C.P. |
