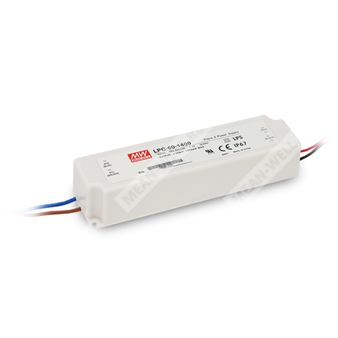

LPC-60-1400 - импульсный источник питания постоянного тока с одним выходом для светодиодных и промышленных нагрузок.
Расшифровка партномера
| Позиция | Расшифровка |
| LPC | Серия источников питания LPC |
| 60 | Номинальная мощность 60 Вт |
| 1400 | Номинальный выходной ток 1400 мА |
Краткое назначение
Модульный источник питания с одним выходом, выполненный по схеме стабилизации тока, предназначенный для питания светодиодных светильников, рекламных устройств и иных нагрузок, требующих постоянного тока.
Особенности
- Схема с постоянным током.
- Универсальный вход переменного тока с широким диапазоном.
- Выдерживает импульс перенапряжения 300 В переменного тока в течение 5 секунд.
- Защиты: короткое замыкание и перенапряжение.
- Охлаждение за счёт свободной конвекции воздуха.
- Полностью залитое исполнение с уровнем защиты IP67.
- Полная электрическая изоляция в пластиковом корпусе.
- Класс II, без защитного заземления.
- Соответствие требованиям LPS.
- Подходит для светодиодной аппаратуры и связанных с ней устройств, включая декоративное и рекламное освещение.
- Испытание на 100% полную нагрузку.
- Низкая стоимость, высокая надёжность.
Области применения
- Светодиодные светильники и светодиодные устройства.
- Светодиодная декоративная подсветка.
- Рекламные устройства.
- Промышленная и бытовая аппаратура, требующая стабилизированного постоянного тока.
Основные параметры
| Тип изделия | Импульсный источник питания с одним выходом |
| Серия | LPC-60 |
| Модель | LPC-60-1400 |
| Номинальная мощность | 58,8 Вт |
| Номинальный выходной ток | 1400 мА |
| Диапазон постоянного тока | 9 ~ 42 В |
| Допуск по току | ±5,0% |
| Допуск по напряжению | ±5,0% |
| Пульсации тока | ±5% |
| Регион постоянного тока | 9 ~ 42 В |
Вход
| Диапазон входного напряжения | 90 ~ 264 В переменного тока / 127 ~ 370 В постоянного тока |
| Диапазон частоты | 47 ~ 63 Гц |
| Типовой КПД | 85% |
| Типовой входной ток | 1,2 А при 115 В переменного тока / 0,7 А при 230 В переменного тока |
| Пусковой ток | Холодный старт 60 А, длительность импульса 540 мкс, измерение при 50% Ipeak, при 230 В переменного тока |
| Ток утечки | 0,25 мА при 240 В переменного тока |
Выход
| Выходное напряжение | 9 ~ 42 В |
| Выходной ток | 1400 мА |
| Точность выходного тока | ±5,0% |
| Время выхода на режим | 500 мс, 120 мс при 230 В переменного тока; 500 мс, 120 мс при 115 В переменного тока при полной нагрузке |
| Время удержания | 16 мс при 115 В переменного тока; 50 мс при 230 В переменного тока |
| Диапазон постоянного тока | 9 ~ 42 В |
| Коэффициент температурного дрейфа | ±0,03%/°C в диапазоне 0 ~ 50 °C |
Защита
| Защита от перенапряжения | Отключение выходного напряжения, ограничение TVS-диодом |
Эксплуатационные условия
| Рабочая температура | -30 ~ +70 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура хранения | -40 ~ +80 °C |
| Влажность хранения | 10 ~ 95% RH |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин / 1 цикл, по 60 мин вдоль осей X, Y, Z |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Снижение мощности по температуре | См. кривую снижения мощности |
| Снижение мощности по высоте | 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором при высоте выше 2000 м |
Безопасность и электромагнитная совместимость
| Стандарты безопасности | UL1310, CAN/CSA C22.2 No. 223-M91, BIS IS15885, EAC TP TC 004, IP67, IEC62368-1, BS EN/EN62368-1 |
| Испытательное напряжение | I/P-O/P: 3 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P: более 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2 Class A, BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11, BS EN/EN55035, уровень light industry, EAC TP TC 020 |
Надёжность, масса, размеры, упаковка
| MTBF | 5269,3 тыс. ч минимум по Telcordia SR-332 (Bellcore); 567,2 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 162,5 × 42,5 × 32 мм (Д × Ш × В) |
| Масса | 0,4 кг |
| Упаковка | 32 шт. / 13,8 кг / 0,63 CUFT |
Механические данные
| Корпус | Case No. 976A |
| Выходные провода | +V: красный, -V: чёрный |
| Входные провода | AC/N: синий, AC/L: коричневый |
| Сечение выходных проводов | UL1007 16AWG |
| Сечение входных проводов | UL1015 18AWG |
| Длина проводов | 600 ± 30 мм |
| Диаметр проводов | ψ3,6 мм |
| Рекомендуемая ориентация монтажа | Показана в документе |
Примечания
| 1 | Все параметры, не оговорённые отдельно, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации тока измеряются в диапазоне 60% ~ 100% от максимального напряжения при передаче номинальной мощности. |
| 3 | При низком входном напряжении может потребоваться снижение мощности. Следует обратиться к статическим характеристикам для получения подробностей. |
| 4 | Источник питания рассматривается как компонент, работающий совместно с конечным оборудованием. Поскольку характеристики ЭМС зависят от полной установки, производитель конечного изделия должен повторно подтвердить соответствие Директиве по ЭМС для всей установки. |
| 5 | Время установки режима измеряется при первом холодном включении. Повторные включения и отключения могут увеличить это время. |
| 6 | Допускается эксплуатация в помещении или на открытом воздухе без прямого солнечного света. Следует избегать погружения в воду более чем на 30 минут. |
| 7 | Для высоты эксплуатации выше 2000 м снижение температуры окружающей среды составляет 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором. |
| 8 | Перед применением следует обращаться к руководству пользователя по вопросам установки и водозащиты. |
| 9 | Изделие не предназначено для применения в светотехнических светильниках LED в ЕС и Китае; для таких применений рекомендуются серии LPF/NPF/XLG/XLC/XLN. |
