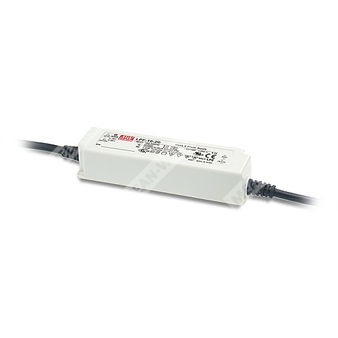

LPF-16-12 - сетевой светодиодный драйвер 16 Вт для питания светодиодных модулей в режимах постоянного напряжения и постоянного тока.
Расшифровка партномера
| Обозначение | Расшифровка |
| LPF | Серия источников питания Mean Well LPF |
| 16 | Номинальная мощность 16 Вт |
| 12 | Номинальное выходное напряжение 12 В |
Назначение
LPF-16-12 представляет собой AC/DC LED-драйвер с двойным режимом работы: стабилизация напряжения и стабилизация тока. Предназначен для питания светодиодных светильников, где требуется компактный источник с гальванической развязкой, высоким коэффициентом мощности и работой от широкого диапазона сетевого напряжения.
Особенности
- Режимы работы: постоянное напряжение и постоянный ток.
- Пластиковый корпус с исполнением класса II.
- Встроенная активная коррекция коэффициента мощности.
- Устройство класса 2.
- Стандартное исполнение со степенью защиты IP30, опционально IP67 при полной герметизации.
- Типичный срок службы более 50 000 часов.
Применение
- Светодиодная подсветка.
- Светодиодные точечные светильники.
- Светодиодное декоративное освещение.
- Светодиодное тоннельное освещение.
Описание
Серия LPF-16 представляет собой 16-ваттные AC/DC светодиодные драйверы с двумя режимами работы: постоянное напряжение и постоянный ток. Модель LPF-16-12 рассчитана на выходное напряжение 12 В и предназначена для применения в системах светодиодного освещения, где требуется надежное питание от сети переменного или постоянного тока. Диапазон входного напряжения составляет 90–305 В переменного тока или 127–431 В постоянного тока.
Благодаря эффективной схемотехнике и бесшумной, безвентиляторной конструкции, источник подходит для эксплуатации при свободной конвекции воздуха в широком диапазоне температур корпуса. Серия допускает применение в сухих и влажных помещениях; исполнение IP67 позволяет использовать изделие во влажной среде при соответствующем варианте поставки.
Расшифровка конструкции и исполнения
| Параметр | Значение |
| Серия | LPF-16 |
| Номинальная мощность | 16 Вт |
| Номинальное выходное напряжение | 12 В |
| Исполнение по степени защиты | IP30; опционально IP67 |
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 12 В |
| Диапазон выходного напряжения | 6,6–12 В |
| Номинальный выходной ток | 1,34 А |
| Номинальная выходная мощность | 16,08 Вт |
| Пульсации и шум | 150 мВ пик-пик |
| Допуск выходного напряжения | ±4,0% |
| Регулировка по линии | ±0,5% |
| Регулировка по нагрузке | ±2,0% |
| Время установки, нарастания | 1500 мс, 80 мс при 115 В AC; 500 мс, 80 мс при 230 В AC |
| Время удержания | 16 мс при 230 В AC; 16 мс при 115 В AC |
| Диапазон постоянного тока | 6,6–12 В |
| Рабочая область постоянного тока | Константный ток в пределах, определяемых конфигурацией системы |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90–305 В AC; 127–431 В DC |
| Диапазон частоты сети | 47–63 Гц |
| Коэффициент мощности | не менее 0,97 при 115 В AC; не менее 0,95 при 230 В AC; не менее 0,92 при 277 В AC при полной нагрузке |
| КПД | 84% |
| Потребляемый ток | 0,4 А при 115 В AC; 0,25 А при 230 В AC; 0,2 А при 277 В AC |
| Пусковой ток | 45 А, длительность импульса 200 мкс, измерение при 50% Ipeak, 230 В AC; по NEMA 410 |
| Ток утечки | <0,75 мА при 240 В AC |
| Максимальное количество источников на автомат 16 А | 14 при автомате типа B; 24 при автомате типа C при 230 В AC |
Защита
| Параметр | Значение |
| Перегрузка по току | Ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | Отключение и фиксация выхода, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура корпуса | -35…+70 °C |
| Максимальная температура корпуса | Tcase +70 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, 12 мин/цикл, суммарно 72 мин по осям X, Y, Z |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL8750, CSA C22.2 No. 250.0-08; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384, J61347-1, J61347-2-13, EAC TP TC 004, GB19510.1, GB19510.14 |
| Испытательное напряжение | I/P–O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P–O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥50%, BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547, уровень light industry; импульсная помехоустойчивость линия-линия 2 кВ, EAC TP TC 020 |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 3572,8 тыс. ч минимум по Telcordia SR-332 (Bellcore); 427,3 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 148 × 40 × 32 мм |
| Масса | 0,21 кг |
| Упаковка | 40 шт.; 9,4 кг; 1,02 CUFT |
Примечания
- Все параметры, не оговоренные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Необходимо обращаться к разделу «Методы питания светодиодного модуля».
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельно соединёнными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает допуск настройки, регулировку по линии и по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки; см. раздел «Статическая характеристика».
- Время установки измеряется при первом холодном запуске. Частые включения и отключения могут увеличивать время установки.
- Источник является компонентом, предназначенным для работы в составе конечного оборудования; электромагнитная совместимость должна подтверждаться повторно на уровне законченной установки.
- Для выполнения актуальных требований ErP по светильникам драйвер должен использоваться только после выключателя, не имеющего постоянного соединения с сетью.
- Типичный срок службы более 50 000 часов обеспечивается при температуре Tcase, особенно в контрольной точке tc (или TMP по DLC), около 70 °C или ниже.
- При эксплуатации на высоте свыше 2000 м снижение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м для безвентиляторных моделей и 5 °C на 1000 м для моделей с вентилятором.
- Перед использованием следует ознакомиться с пользовательским руководством, особенно в части монтажа и обеспечения влагозащиты.
