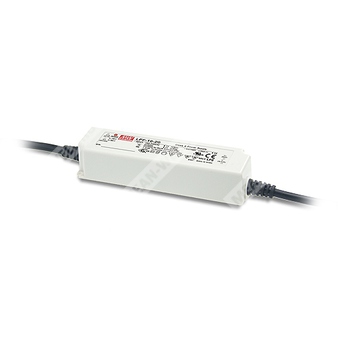

LPF-16-15 - светодиодный драйвер 16 Вт с режимами постоянного напряжения и постоянного тока для светильников.
Назначение: AC/DC источник питания для светодиодных нагрузок с двойным режимом стабилизации: постоянное напряжение и постоянный ток.
Расшифровка партномера
| Позиция в обозначении | Значение |
| LPF | Серия источников питания LPF |
| 16 | Номинальная мощность 16 Вт |
| 15 | Номинальное выходное напряжение 15 В |
Краткое описание
Серия LPF-16 представляет собой AC/DC светодиодный драйвер мощностью 16 Вт с комбинированным режимом работы: постоянное напряжение и постоянный ток. Модель LPF-16-15 рассчитана на номинальное выходное напряжение 15 В. Устройство работает от сети переменного тока 90…305 В и предназначено для питания светодиодных систем в режимах, где требуется стабилизация напряжения либо ограничение тока. Для серии характерны повышенная эффективность, встроенная функция активной коррекции коэффициента мощности, бескорпусное вентиляторное исполнение и возможность эксплуатации при свободной конвекции воздуха. Стандартное исполнение имеет степень защиты IP30, а опционально доступно исполнение IP67 с полной герметизацией.
Особенности
- Режимы выходной стабилизации: постоянное напряжение и постоянный ток.
- Пластиковый корпус с конструкцией класса II.
- Встроенная активная коррекция коэффициента мощности.
- Источник питания класса 2.
- Стандартное исполнение с уровнем защиты IP30, опционально IP67 с полной герметизацией.
- Типичный срок службы более 50 000 часов.
- Работа при свободной конвекции воздуха.
Применение
- Светодиодная подсветка.
- Светодиодные прожекторы.
- Декоративное светодиодное освещение.
- Светодиодное туннельное освещение.
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90…305 В переменного тока, 127…431 В постоянного тока |
| Диапазон входной частоты | 47…63 Гц |
| Коэффициент мощности | PF ≥ 0,97 при 115 В AC; PF ≥ 0,95 при 230 В AC; PF ≥ 0,92 при 277 В AC, при полной нагрузке |
| Пусковой ток | 45 А, длительность импульса 200 мкс, измерение при 50% Ipeak на 230 В AC, в соответствии с NEMA 410 |
| Ток утечки | < 0,75 мА при 240 В AC |
| Максимальное число источников на автоматическом выключателе 16 А | 14 шт. для автомата типа B; 24 шт. для автомата типа C при 230 В AC |
Выход
| Параметр | Значение для LPF-16-15 |
| Номинальное выходное напряжение | 15 В |
| Диапазон выходного напряжения | 8,25…15 В |
| Номинальный выходной ток | 1,07 А |
| Номинальная выходная мощность | 16,05 Вт |
| Область стабилизации постоянного тока | 8,25…15 В |
| Ограничение тока | Режим постоянного ограничения тока с автоматическим восстановлением после устранения аварии |
| Вольт-амперная характеристика | Режим постоянного напряжения в области стабилизации напряжения; переход в область постоянного тока при достижении предела нагрузки |
| Допуск по выходному напряжению | ±4,0% |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±1,5% |
| Время установления, нарастания | 500 мс, 80 мс / 230 В AC |
| Время удержания | 16 мс / 230 В AC |
| Пульсации и шум | 150 мВ пик-пик |
Параметры серии и режимы защиты
| Параметр | Значение |
| КПД, тип. | 84% |
| Перегрузка по току | Ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Режим прерывистого восстановления, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 15…18 В |
| Перегрев | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура корпуса | −35…+70 °C |
| Максимальная температура корпуса | Tcase = +70 °C |
| Рабочая влажность | 20…95 % RH, без конденсации |
| Температура и влажность хранения | −40…+80 °C, 10…95 % RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, 12 мин./цикл, по 72 мин. на ось X, Y, Z |
| Дерейтинг по температуре | Снижение допустимой нагрузки требуется в зависимости от входного напряжения; см. статическую характеристику |
Электрическая прочность и ЭМС
| Параметр | Значение |
| Испытательное напряжение | Вход-выход: 3,75 кВ AC |
| Сопротивление изоляции | Вход-выход: 100 МОм / 500 В DC / 25 °C / 70% RH |
| ЭМС-излучение | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥50%, BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| ЭМС-устойчивость | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; уровень light industry, импульсная помехоустойчивость линия-линия 2 кВ, EAC TP TC 020 |
| Гармонические искажения | THD < 20% при нагрузке ≥60% для 115/230 В AC; при нагрузке ≥75% для 277 В AC |
Надежность, масса, размеры и упаковка
| Параметр | Значение |
| Средняя наработка на отказ | 3572,8 тыс. ч, минимум, Telcordia SR-332 (Bellcore); 427,3 тыс. ч, минимум, MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 148 × 40 × 32 мм |
| Масса | 0,21 кг |
| Упаковка | 40 шт.; 9,4 кг; 1,02 куб. фута |
Примечания
| № | Содержание |
| 1 | Если параметр не оговорён отдельно, измерения выполнены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C. |
| 2 | См. раздел «Методы питания светодиодного модуля». |
| 3 | Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконечной 0,1 мкФ и 47 мкФ, включённых параллельно. |
| 4 | Допуск включает установленный допуск, стабилизацию по линии и по нагрузке. |
| 5 | При низком входном напряжении может потребоваться снижение нагрузки; см. раздел «Статическая характеристика». |
| 6 | Время установления измеряется при первом холодном запуске. Частое включение/выключение может увеличить это время. |
| 7 | Источник питания рассматривается как компонент, работающий в составе конечного изделия; ЭМС-испытания необходимо подтверждать на уровне конечной установки. |
| 8 | Для соответствия последним требованиям ErP для светильников данный светодиодный драйвер должен использоваться только за выключателем без постоянного подключения к сети. |
| 9 | Типичный срок службы более 50 000 часов достигается при Tcase, особенно в точке tc (или TMP по DLC), около 70 °C или ниже. |
| 10 | Для информации по гарантии следует обращаться к сайту производителя. |
| 11 | Для моделей без вентилятора при высоте эксплуатации более 2000 м дерейтинг температуры окружающей среды составляет 3,5 °C/1000 м. |
| 12 | Для применения и рекомендаций по влагозащите следует обращаться к руководству пользователя перед использованием. |
Монтаж и подключение
Рекомендуемое направление монтажа показано в документации. Подключения выполнены проводами: вход AC/N — синий, AC/L — коричневый; выход +V — красный, −V — чёрный. Длина выводов составляет 300 ±20 мм. В конструкции предусмотрена контрольная точка tc для контроля максимальной температуры корпуса.
