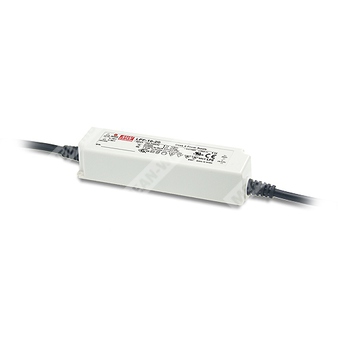

LPF-16-20 — источник питания для светодиодов с выходом 20 В и режимами постоянного напряжения/тока.
Расшифровка партномера LPF-16-20
| Обозначение | Расшифровка |
|---|
| LPF | Серия источников питания Mean Well для светодиодных нагрузок |
| 16 | Номинальная мощность 16 Вт |
| 20 | Номинальное выходное напряжение 20 В |
Назначение
LPF-16-20 представляет собой AC/DC светодиодный драйвер мощностью 16 Вт с двойным режимом работы: постоянное напряжение и постоянный ток. Модель предназначена для питания светодиодных модулей в осветительных системах, включая светодиодные светильники, прожекторы, декоративное и туннельное освещение.
Особенности
- Двойной режим выхода: постоянное напряжение и постоянный ток.
- Пластиковый корпус с исполнением класса II.
- Встроенная активная коррекция коэффициента мощности.
- Источник питания класса 2.
- Стандартное исполнение с уровнем защиты IP30.
- Опциональное исполнение IP67 с полной герметизацией.
- Типичный срок службы более 50 000 часов.
Применение
- Светодиодные downlight-светильники.
- Светодиодные spotlight-светильники.
- Светодиодное декоративное освещение.
- Светодиодное туннельное освещение.
Описание
Серия LPF-16 — это AC/DC драйверы для светодиодов мощностью 16 Вт, рассчитанные на работу от сети переменного тока 90…305 В. Для серии предусмотрены исполнения с различными номинальными выходными напряжениями в диапазоне от 12 В до 54 В. Благодаря КПД до 86% и безвентиляторной конструкции устройство может работать при температуре корпуса от -35 до +70 °C в условиях свободной конвекции воздуха. Серия подходит для эксплуатации в сухих и влажных помещениях, а исполнение IP67 допускает применение во влажной среде.
Расшифровка и параметры модели LPF-16-20
| Параметр | Значение |
|---|
| Серия | LPF-16 |
| Номинальное выходное напряжение | 20 В |
| Номинальная мощность | 16 Вт |
| Исполнение по защите | Стандартное IP30, опционально IP67 |
Вход
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 90…305 В переменного тока, 127…431 В постоянного тока |
| Диапазон входной частоты | 47…63 Гц |
| Коэффициент мощности | PF ≥ 0.97 при 115 В AC, PF ≥ 0.95 при 230 В AC, PF ≥ 0.92 при 277 В AC, при полной нагрузке |
| Пусковой ток | 45 А, длительность импульса 200 мкс, измерение при 50% Ipeak на 230 В AC, согласно NEMA 410 |
| Потребляемый ток | 0.4 А при 115 В AC; 0.25 А при 230 В AC; 0.2 А при 277 В AC |
Выход
| Параметр | Значение |
|---|
| Номинальное выходное напряжение | 20 В |
| Диапазон выходного напряжения | 11…20 В |
| Номинальный выходной ток | 0.8 А |
| Номинальная выходная мощность | 16 Вт |
| Диапазон стабилизации по постоянному току | 11…20 В |
| Пульсации и шум | 150 мВ пик-пик |
| Допуск по выходному напряжению | ±4.0% |
| Нестабильность по линии | ±0.5% |
| Нестабильность по нагрузке | ±1.0% |
| Время включения и нарастания | 1500 мс, 80 мс при 115 В AC; 500 мс, 80 мс при 230 В AC |
| Время удержания | 16 мс при 230 В AC; 16 мс при 115 В AC |
| КПД | 86% |
Защита
| Параметр | Значение |
|---|
| Защита от перегрузки | Ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Защита от короткого замыкания | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | Шунтирование и выключение выходного напряжения, повторный запуск после повторного включения питания |
| Защита от перегрева | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Эксплуатационные условия
| Параметр | Значение |
|---|
| Температура корпуса при работе | -35…+70 °C |
| Максимальная температура корпуса | Tcase = +70 °C |
| Влажность при работе | 20…95% RH, без конденсации |
| Температура хранения и влажность | -40…+80 °C, 10…95% RH |
| Температурный коэффициент | ±0.03%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, по 12 минут на цикл, 72 минуты по осям X, Y, Z |
ЭМС и безопасность
| Параметр | Значение |
|---|
| Стойкость к ЭМС | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547; уровень light industry, перенапряжение линия-линия 2 кВ; EAC TP TC 020 |
| Излучение ЭМС | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 класс C при нагрузке ≥50%; BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| Испытательное напряжение | I/P-O/P: 3.75 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | UL8750, CSA C22.2 No. 250.0-08; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 independent, BS EN/EN62384, J61347-1, J61347-2-13, EAC TP TC 004, GB19510.1, GB19510.14 approved, IP67 (optional); design refer to UL60950-1 |
Прочие параметры
| Параметр | Значение |
|---|
| Средняя наработка на отказ | 3572.8 тыс. ч минимум по Telcordia SR-332 (Bellcore); 427.3 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 148 × 40 × 32 мм (Д × Ш × В) |
| Масса | 0.21 кг |
| Упаковка | 40 шт.; 9.4 кг; 1.02 CUFT |
| Уровень защиты | IP30, опционально IP67 |
Примечания
- Если параметры не оговорены отдельно, они измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Следует обращаться к разделу «Методы управления светодиодным модулем».
- Пульсации и шум измеряются на полосе 20 МГц при использовании витой пары длиной 12 дюймов с параллельным подключением конденсаторов 0.1 мкФ и 47 мкФ.
- Допуск включает допуск установки, нестабильность по линии и по нагрузке.
- При пониженном входном напряжении может потребоваться снижение нагрузки.
- Время включения измеряется при первом холодном запуске. Повторные включения и выключения могут увеличить это время.
- Драйвер является компонентом, предназначенным для работы в составе конечного оборудования. ЭМС-характеристики зависят от полной установки; производитель конечного оборудования должен повторно подтвердить соответствие ЭМС-директиве для всего изделия.
- Для выполнения актуальных требований ErP для осветительных приборов данный драйвер должен использоваться только после выключателя, не подключенного постоянно к сети.
- Типичный срок службы более 50 000 часов обеспечивается при температуре корпуса, особенно в точке tc (или TMP по DLC), около 70 °C или ниже.
- Для применения и мер предосторожности при установке с функцией влагозащиты следует обращаться к руководству пользователя.
- Снижение допустимой температуры окружающей среды при высоте эксплуатации выше 2000 м: 3.5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором.
