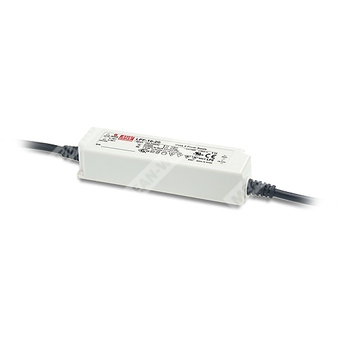

LPF-16-24 - импульсный светодиодный драйвер 24 В, 16 Вт с режимами стабилизации напряжения и тока.
Назначение: источник питания для светодиодных светильников с комбинированным режимом стабилизации напряжения и стабилизации тока.
Расшифровка партномера
| Позиция в обозначении |
Значение |
| LPF |
Серия светодиодных драйверов |
| 16 |
Номинальная мощность 16 Вт |
| 24 |
Номинальное выходное напряжение 24 В |
Краткое описание
Серия LPF-16 представляет собой AC/DC светодиодные драйверы с двойным режимом работы: режимом стабилизации напряжения и режимом стабилизации тока. Модель LPF-16-24 рассчитана на номинальное выходное напряжение 24 В и относится к классу компактных драйверов мощностью 16 Вт. Устройство работает от сети переменного или постоянного тока, оснащено активной коррекцией коэффициента мощности, предназначено для применения в светодиодных системах внутреннего и наружного освещения, а также может использоваться в сухих и влажных зонах. Для исполнения с индексом P предусмотрена степень защиты IP67.
Области применения
- светодиодные downlight-светильники;
- светодиодные прожекторы;
- светодиодное декоративное освещение;
- светодиодное туннельное освещение.
Особенности
- двухрежимный выход: стабилизация напряжения и стабилизация тока;
- пластиковый корпус с исполнением Class II;
- встроенная активная коррекция коэффициента мощности;
- источник питания класса 2;
- стандартное исполнение со степенью защиты IP30, опционально IP67 при полной герметизации;
- типичный срок службы более 50 000 часов;
- применение в свободной конвекции воздуха без вентилятора.
Описание
LPF-16-24 — это 16-ваттный AC/DC светодиодный драйвер серии LPF-16, выполненный по схеме с двойным режимом: постоянное напряжение и постоянный ток. Серия рассчитана на работу от широкого диапазона входного напряжения 90…305 В AC и выпускается в вариантах с номинальным выходным напряжением от 12 до 54 В. Конструкция без вентилятора обеспечивает работу при температуре корпуса от -35 до +70 °C при охлаждении за счет свободной конвекции. Серия предназначена для эксплуатации в сухих и влажных помещениях, а модификации с IP67 — для мест с повышенной влажностью.
Параметры
Выход
| Параметр |
Значение для LPF-16-24 |
| Номинальное выходное напряжение |
24 В |
| Диапазон регулирования напряжения |
13,2…24 В |
| Номинальный выходной ток |
0,67 А |
| Номинальная выходная мощность |
16,08 Вт |
| Пульсации и шум |
150 мВ п-п |
| Допуск по выходному напряжению |
±4,0 % |
| Регулировка по линии |
±0,5 % |
| Регулировка по нагрузке |
±0,5 % |
| Время установки, нарастания |
1500 мс, 80 мс при 115 В AC; 500 мс, 80 мс при 230 В AC |
| Время удержания |
16 мс при 115 В AC и 230 В AC |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
90…305 В AC; 127…431 В DC |
| Диапазон частоты сети |
47…63 Гц |
| Коэффициент мощности |
PF ≥ 0,97 при 115 В AC; PF ≥ 0,95 при 230 В AC; PF ≥ 0,92 при 277 В AC, при полной нагрузке |
| Коэффициент гармонических искажений |
< 20 % при нагрузке ≥ 60 % для 115/230 В AC; при нагрузке ≥ 75 % для 277 В AC |
| Потребляемый ток |
0,4 А при 115 В AC; 0,25 А при 230 В AC; 0,2 А при 277 В AC |
| Пусковой ток |
45 А, длительность 200 мкс, измерено при 50 % Ipeak и 230 В AC; по NEMA 410 |
| Ток утечки |
< 0,75 мА при 240 В AC |
| Максимальное количество устройств на автоматический выключатель 16 А |
14 шт. для выключателя типа B; 24 шт. для выключателя типа C при 230 В AC |
Защита
| Параметр |
Значение |
| Перегрузка |
Ограничение тока с автоматическим восстановлением после устранения неисправности |
| Короткое замыкание |
Режим hiccup с автоматическим восстановлением после устранения неисправности |
| Перенапряжение |
Выключение выхода с фиксацией; восстановление после повторного включения питания |
| Перегрев |
Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура корпуса |
-35…+70 °C |
| Максимальная температура корпуса |
Tcase = +70 °C |
| Рабочая влажность |
20…95 % RH, без конденсации |
| Температура и влажность хранения |
-40…+80 °C, 10…95 % RH |
| Температурный коэффициент |
±0,03 %/°C (0…50 °C) |
| Вибрация |
10…500 Гц, 2G, 12 мин/цикл, 72 мин по осям X, Y, Z |
| Снижение параметров по температуре |
При низком входном напряжении может требоваться дерейтинг |
Электромагнитная совместимость и безопасность
| Параметр |
Значение |
| Испытательное напряжение изоляции |
I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции |
I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70 % RH |
| Помехоустойчивость |
Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547, уровень light industry; импульсная помехоустойчивость линия-линия 2 кВ; EAC TP TC 020 |
| Излучаемые помехи |
Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥ 50 %; BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| Стандарты безопасности |
UL8750, CSA C22.2 No. 250.0-08; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 independent, BS EN/EN62384, J61347-1, J61347-2-13, EAC TP TC 004, GB19510.1, GB19510.14 approved, IP67 (optional); Design refer to UL60950-1 |
Надёжность и ресурс
| Параметр |
Значение |
| MTBF |
3572,8 тыс. ч минимум по Telcordia SR-332 (Bellcore); 427,3 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Типичный срок службы |
> 50 000 часов |
Размеры и масса
| Параметр |
Значение |
| Габариты |
148 × 40 × 32 мм |
| Масса |
0,21 кг |
Упаковка
| Параметр |
Значение |
| Количество в упаковке |
40 шт. |
| Масса упаковки |
9,4 кг |
| Объём упаковки |
1,02 CUFT |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- Для режима работы светодиодного модуля следует обращаться к разделу о методах управления светодиодной нагрузкой.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск настройки, регулировку по линии и регулировку по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки; см. раздел статических характеристик.
- Время установки измеряется при первом холодном пуске; частые включения и отключения могут увеличивать это время.
- Изделие рассматривается как компонент для применения в составе конечного оборудования; при изменении условий установки EMC-параметры должны быть подтверждены на уровне конечного изделия.
- Для соблюдения актуальных требований ErP драйвер должен использоваться только за выключателем без постоянного подключения к сети.
- Типичный ресурс более 50 000 часов обеспечивается при температуре точки Tcase, особенно в точке tc или TMP, около 70 °C или ниже.
- Для применений и требований по установке с защитой от воды следует предварительно ознакомиться с руководством пользователя.
- Для эксплуатации на высоте более 2000 м снижение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м для моделей без вентилятора.
