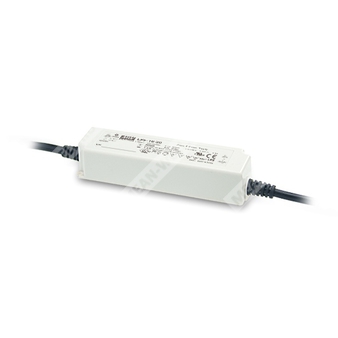

LPF-16-24P - импульсный светодиодный драйвер 24 В для питания светодиодных нагрузок с режимами постоянного напряжения и постоянного тока.
Назначение: AC/DC источник питания для светодиодных светильников, рассчитанный на работу в сетях переменного и постоянного тока, с выходом 24 В и поддержкой стабилизации напряжения/тока.
Расшифровка партномера
| Позиция |
Обозначение |
Расшифровка |
| 1 |
LPF |
Серия светодиодных драйверов Mean Well LPF |
| 2 |
16 |
Номинальная мощность 16 Вт |
| 3 |
24 |
Номинальное выходное напряжение 24 В |
| 4 |
P |
Исполнение с классом защиты IP67, по запросу |
Краткое описание
Серия LPF-16 представляет собой AC/DC светодиодные драйверы мощностью 16 Вт с двумя режимами работы: постоянное напряжение и постоянный ток. Устройства рассчитаны на питание от сети 90…305 В AC или 127…431 В DC, отличаются высокой эффективностью до 86 %, встроенной активной коррекцией коэффициента мощности и безвентиляторным исполнением. Для модели LPF-16-24P предусмотрено выходное напряжение 24 В и, по коду исполнения P, степень защиты IP67.
Области применения
- Светодиодное освещение downlight
- Светодиодные прожекторы
- Декоративное светодиодное освещение
- Светодиодное туннельное освещение
Особенности
- Режимы постоянного напряжения и постоянного тока на выходе
- Пластиковый корпус с конструкцией класса II
- Встроенная активная функция PFC
- Источник питания класса 2
- Стандартное исполнение IP30, опционально IP67 с полной герметизацией
- Типичный срок службы более 50000 часов
- Широкий диапазон входного напряжения
- Работа в условиях свободной конвекции без вентилятора
Электрические параметры
| Параметр |
Значение |
| Номинальное выходное напряжение |
24 В |
| Диапазон выходного напряжения |
13,2…24 В |
| Диапазон режима постоянного тока |
13,2…24 В |
| Номинальный ток |
0,67 А |
| Номинальная мощность |
16,08 Вт |
| Пульсации и шум |
150 мВ п-п |
| Допуск по выходному напряжению |
±4,0 % |
| Нестабильность по сети |
±0,5 % |
| Нестабильность по нагрузке |
±0,5 % |
| Частота переключения |
100 кГц |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения |
90…305 В AC; 127…431 В DC |
| Диапазон частоты сети |
47…63 Гц |
| Коэффициент мощности |
PF ≥ 0,97 при 115 В AC; PF ≥ 0,95 при 230 В AC; PF ≥ 0,92 при 277 В AC, при полной нагрузке |
| Коэффициент полезного действия |
84 % |
| Потребляемый ток |
0,4 А при 115 В AC; 0,25 А при 230 В AC; 0,2 А при 277 В AC |
| Пусковой ток |
45 А, длительность 200 мкс, измерение при 50 % Ipeak, 230 В AC |
| Ток утечки |
<0,75 мА при 240 В AC |
| Максимальное число источников на автомате 16 А |
14 шт. при автомате типа B; 24 шт. при автомате типа C, при 230 В AC |
Защитные функции
| Функция |
Поведение |
| Перегрузка |
Ограничение постоянным током, восстановление после устранения аварии |
| Короткое замыкание |
Режим hiccup, автоматическое восстановление после устранения аварии |
| Перенапряжение |
Выходное напряжение отключается, восстановление после повторного включения питания |
| Перегрев |
Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Температурные и климатические условия
| Параметр |
Значение |
| Рабочая температура корпуса |
-35…+70 °C |
| Максимальная температура корпуса |
Tcase = +70 °C |
| Рабочая влажность |
20…95 % RH, без конденсации |
| Температура и влажность хранения |
-40…+80 °C, 10…95 % RH |
| Температурный коэффициент |
±0,03 %/°C (0…50 °C) |
ЭМС и стойкость
| Параметр |
Значение |
| ЭМС-излучение |
Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥50 %, BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| ЭМС-устойчивость |
Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547, уровень для светотехнической аппаратуры, импульсная помехоустойчивость линия-линия 2 кВ, EAC TP TC 020 |
Надежность, масса и размеры
| Параметр |
Значение |
| MTBF |
3572,8 тыс. часов минимум по Telcordia SR-332 (Bellcore); 427,3 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры |
148 × 40 × 32 мм |
| Масса |
0,21 кг |
| Упаковка |
40 шт.; 9,4 кг; 1,02 CUFT |
Конструктивные сведения
Корпус пластмассовый, исполнение класса II. Модель выполнена в линейном форм-факторе с выводами питания AC/N и AC/L, а также выходными проводами +V и -V. Рекомендуемое направление монтажа указано в документации. Для исполнения IP67 предусмотрено полностью герметизированное исполнение по запросу.
Примечания
| № |
Примечание |
| 1 |
Все параметры, специально не оговоренные, измерены при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 |
См. раздел о методах управления светодиодным модулем. |
| 3 |
Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершенной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ. |
| 4 |
Допуск включает допуск настройки, нестабильность по сети и нестабильность по нагрузке. |
| 5 |
При низком входном напряжении может потребоваться снижение нагрузки; см. раздел статических характеристик. |
| 6 |
Время запуска измеряется при первом холодном включении. Повторное включение и выключение драйвера может увеличить время запуска. |
| 7 |
ЭМС-показатели зависят от условий окончательной установки; производитель конечного оборудования должен повторно подтвердить соответствие ЭМС для завершенного изделия. |
| 8 |
Для соответствия требованиям актуального ErP-регламента данный драйвер должен применяться за выключателем без постоянного подключения к сети. |
| 9 |
Типичный срок службы более 50000 часов обеспечивается при температуре Tcase, особенно в контрольной точке tc или TMP, около 70 °C и ниже. |
| 10 |
Для высоты более 2000 м снижение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м для безвентиляторных моделей. |
| 11 |
Для сведений по применению и мерам предосторожности при водозащищенном монтаже следует использовать руководство пользователя. |
Сведения по режимам работы
Драйвер способен работать как в режиме постоянного тока, так и в режиме постоянного напряжения. В области постоянного тока предельное выходное напряжение зависит от конфигурации конечной системы. При наличии вопросов совместимости рекомендуется учитывать особенности нагрузки светодиодов и условия применения.
