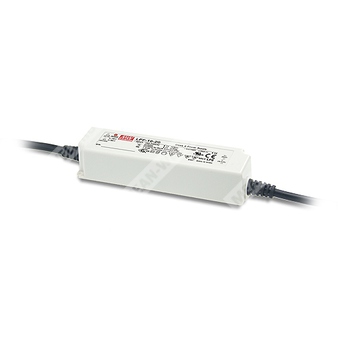

LPF-16-30 - AC/DC светодиодный драйвер 16 Вт для питания светодиодных нагрузок в режимах постоянного напряжения и постоянного тока.
LPF-16-30 — источник питания для светодиодов серии LPF-16 с двойным режимом работы: стабилизация напряжения и стабилизация тока. Изделие предназначено для применения в светодиодных светильниках и обеспечивает питание от сети переменного или постоянного тока с широким диапазоном входного напряжения.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| LPF | Серия драйверов светодиодов MEAN WELL |
| 16 | Номинальная мощность серии: 16 Вт |
| 30 | Номинальное выходное напряжение: 30 В |
Назначение и особенности
- Режимы работы: постоянное напряжение и постоянный ток.
- Пластиковый корпус с исполнением класса II.
- Встроенная активная коррекция коэффициента мощности.
- Источник питания класса 2.
- Стандартное исполнение с уровнем защиты IP30, опционально IP67 при полной герметизации.
- Типовой срок службы более 50 000 часов.
- Предназначен для работы в сухих и влажных помещениях; версии с IP67 допускают применение во влажных местах.
Применение
- Светодиодные downlight-светильники.
- Светодиодные spot-светильники.
- Светодиодная декоративная подсветка.
- Светодиодное туннельное освещение.
Описание
LPF-16-30 представляет собой AC/DC светодиодный драйвер мощностью 16 Вт с двухрежимным выходом. Устройство работает от сети 90–305 В переменного тока и поддерживает модели с различным номинальным выходным напряжением в диапазоне от 12 В до 54 В. Для режима 30 В номинальная мощность составляет 16,2 Вт. Благодаря коэффициенту полезного действия до 86 % и бескулерной конструкции серия рассчитана на работу при температуре корпуса от −35 до +70 °C в условиях естественной конвекции. Серия ориентирована на применение в осветительных системах, работающих в сухих и влажных помещениях; исполнение IP67 допускает использование во влажной среде.
Таблица параметров
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 30 В |
| Диапазон выходного напряжения | 16,5–30 В |
| Диапазон стабилизации тока | 0,54 А |
| Номинальный выходной ток | 0,54 А |
| Номинальная выходная мощность | 16,2 Вт |
| Пульсации и шум | 200 мВп-п |
| Допуск выходного напряжения | ±4,0 % |
| Нестабильность по линии | ±0,5 % |
| Нестабильность по нагрузке | ±0,5 % |
| Режим перегрузки по току | Ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90–305 В переменного тока, 127–431 В постоянного тока |
| Диапазон частоты | 47–63 Гц |
| Коэффициент мощности | PF ≥ 0,97 при 115 В AC; PF ≥ 0,95 при 230 В AC; PF ≥ 0,92 при 277 В AC, при полной нагрузке |
| Коэффициент искажений | THD < 20 % при нагрузке ≥60 % для 115/230 В AC; при нагрузке ≥75 % для 277 В AC |
| Пусковой ток | 45 А, длительность 200 мкс, измерение при 50 % Ipeak на 230 В AC; согласно NEMA 410 |
| Входной ток | 0,4 А при 115 В AC; 0,25 А при 230 В AC; 0,2 А при 277 В AC |
| Ток утечки | < 0,75 мА при 240 В AC |
Защита
| Параметр | Значение |
| Защита от перегрузки | 95–108 % |
| Защита от перегрева | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
| Защита от короткого замыкания | Hiccup-режим, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | Отключение и фиксация выходного напряжения; восстановление после повторного включения питания |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | Tcase = −35…+70 °C |
| Максимальная температура корпуса | +70 °C |
| Рабочая влажность | 20–95 % RH, без конденсации |
| Температура и влажность хранения | −40…+80 °C, 10–95 % RH |
| Температурный коэффициент | ±0,03 %/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, по 12 мин./цикл, период 72 мин. по осям X, Y, Z |
| Снижение допустимой температуры окружающей среды при высоте свыше 2000 м | 3,5 °C/1000 м для безвентиляторных моделей |
ЭМС и безопасность
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70 % RH |
| ЭМС-помехоэмиссия | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥50 %, BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| ЭМС-иммунитет | BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547, уровень для light industry; устойчивость к импульсному перенапряжению Line-Line 2 кВ; EAC TP TC 020 |
| Стандарты безопасности | UL8750, CSA C22.2 No. 250.0-08; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 independent, BS EN/EN62384; J61347-1, J61347-2-13, EAC TP TC 004, GB19510.1, GB19510.14, IP67 (опция); конструкция по UL60950-1 |
Надёжность
| Параметр | Значение |
| MTBF | 3572,8 тыс. ч минимум по Telcordia SR-332 (Bellcore); 427,3 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Механические параметры
| Параметр | Значение |
| Габариты | 148 × 40 × 32 мм (Д × Ш × В) |
| Масса | 0,21 кг |
| Упаковка | 40 шт.; 9,4 кг; 1,02 куб. фута |
Примечания
| № | Содержание |
| 1 | Все параметры, не оговорённые отдельно, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | См. раздел «Методы управления светодиодным модулем». |
| 3 | Пульсации и шум измеряются полосой 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ. |
| 4 | Допуск включает допуск установки, нестабильность по линии и нестабильность по нагрузке. |
| 5 | При низком входном напряжении может потребоваться снижение нагрузки; см. раздел «Статическая характеристика». |
| 6 | Время установки измеряется при первом холодном пуске; частые включения и выключения могут увеличивать это время. |
| 7 | ЭМС-характеристики зависят от конечной установки; производитель конечного оборудования должен повторно подтвердить соответствие ЭМС-директивам на готовой системе. |
| 8 | Для соблюдения требований актуального регламента ErP драйвер может использоваться только за выключателем, не имеющим постоянного подключения к сети. |
| 9 | Типовой срок службы более 50 000 часов обеспечивается при температуре точки Tcase, особенно tc point (или TMP по DLC), около 70 °C или ниже. |
| 10 | См. гарантийное заявление на веб-сайте MEAN WELL. |
| 11 | При высоте эксплуатации более 2000 м снижение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м для безвентиляторных моделей и 5 °C на 1000 м для моделей с вентилятором. |
| 12 | Перед применением следует учитывать указания по монтажу и обеспечению влагозащиты, приведённые в руководстве пользователя. |
