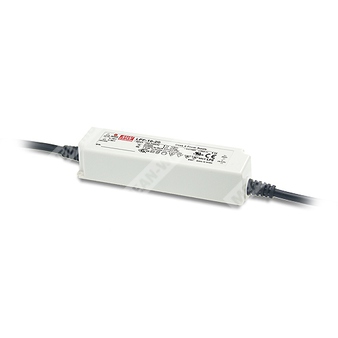

LPF-16-36
нет на складе
LPF-16-36 - источник питания для светодиодных светильников с выходом 36 В и режимами CV/CC.
Назначение и особенности
LPF-16-36 — AC/DC светодиодный драйвер мощностью 16 Вт с двухрежимным выходом: режимом постоянного напряжения и режимом постоянного тока. Предназначен для питания светодиодных нагрузок в системах общего и декоративного освещения, а также в туннельном и акцентном освещении.
Изделие выполнено в пластиковом корпусе с конструкцией класса II, оснащено встроенной активной коррекцией коэффициента мощности и относится к источникам питания класса 2. Стандартное исполнение имеет степень защиты IP30, а по запросу доступна версия с полной герметизацией и IP67. Охлаждение осуществляется за счет естественной конвекции без вентилятора.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| LPF | Серия светодиодных драйверов с постоянным напряжением и постоянным током |
| 16 | Номинальная мощность 16 Вт |
| 36 | Номинальное выходное напряжение 36 В |
Области применения
- светодиодные downlight-светильники;
- светодиодные спот-светильники;
- светодиодная декоративная подсветка;
- светодиодное туннельное освещение.
Основные свойства
- режимы постоянного напряжения и постоянного тока;
- пластиковый корпус с конструкцией класса II;
- встроенная активная коррекция коэффициента мощности;
- источник питания класса 2;
- стандартное исполнение IP30, опционально IP67 с полной герметизацией;
- типовой срок службы более 50 000 часов;
- работа при температуре корпуса до +70 °C;
- работа в сухих и влажных помещениях, а для версии IP67 — во влажной среде;
- пассивное охлаждение, без вентилятора.
Параметры серии LPF-16-36
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 36 В |
| Диапазон выходного напряжения | 19,8–36 В |
| Номинальный выходной ток | 0,45 А |
| Номинальная мощность | 16,2 Вт |
| Пульсации и шум | 250 мВп-п |
| Допуск по выходному напряжению | ±4,0% |
| Нестабильность по линии | ±0,5% |
| Нестабильность по нагрузке | ±0,5% |
| Область постоянного тока | 19,8–36 В |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90–305 В переменного тока, 127–431 В постоянного тока |
| Диапазон частоты | 47–63 Гц |
| Коэффициент мощности | не менее 0,97 при 115 В AC, не менее 0,95 при 230 В AC, не менее 0,92 при 277 В AC, при полной нагрузке |
| КПД (типовое значение) | 86% |
| Потребляемый ток | 0,4 А при 115 В AC; 0,25 А при 230 В AC; 0,2 А при 277 В AC |
| Пусковой ток | 45 А, длительность 200 мкс, измерено при 50% Ipeak на 230 В AC |
| Ток утечки | <0,75 мА при 240 В AC |
| Максимальное число источников на автомат 16 А | 14 шт. для автомата типа B; 24 шт. для автомата типа C при 230 В AC |
Защита
| Параметр | Режим работы |
| Перегрузка | Ограничение постоянного тока, восстановление после устранения аварии |
| Короткое замыкание | Импульсный режим с автоматическим восстановлением после устранения аварии |
| Перенапряжение | Отключение и защелкивание выхода, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Условия эксплуатации
| Параметр | Значение |
| Температура корпуса при работе | -35…+70 °C |
| Максимальная температура корпуса | +70 °C |
| Относительная влажность при работе | 20–95%, без конденсации |
| Температура хранения и влажность | -40…+80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, 12 мин/цикл, в течение 72 мин по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P–O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P–O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС и помехоустойчивость
| Параметр | Значение |
| Излучаемые помехи | Соответствует BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥50%, BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| Помехоустойчивость | Соответствует BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547; уровень light industry; импульсная помехоустойчивость линия-линия 2 кВ; EAC TP TC 020 |
Габаритные и эксплуатационные данные
| Параметр | Значение |
| Габариты | 148 × 40 × 32 мм (Д × Ш × В) |
| Масса | 0,21 кг |
| Упаковка | 40 шт. / 9,4 кг / 1,02 куб. фута |
| MTBF | 3572,8 тыс. ч минимум по Telcordia SR-332 (Bellcore); 427,3 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Выходные характеристики по моделям серии
| Модель | Номинальное напряжение | Диапазон напряжения | Номинальный ток | Номинальная мощность | Пульсации и шум | КПД |
| LPF-16-36 | 36 В | 19,8–36 В | 0,45 А | 16,2 Вт | 250 мВп-п | 86% |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- Диапазон постоянного тока следует использовать в соответствии с методами подключения светодиодного модуля.
- Пульсации и шум измеряются на частоте полосы 20 МГц с использованием витой пары длиной 12 дюймов, завершённой параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает настройку, нестабильность по линии и по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки; см. статическую характеристику.
- Время включения измеряется при первом холодном запуске; повторные включения/выключения могут увеличить время запуска.
- Источник питания рассматривается как компонент для работы в составе конечного оборудования; при изменении конфигурации требуется повторная оценка ЭМС всей установки.
- Для выполнения требований актуального регламента ErP светильник с данным драйвером должен подключаться через выключатель, не имеющий постоянного соединения с сетью.
- Типовой срок службы более 50 000 часов обеспечивается при температуре Tcase, особенно в контрольной точке tc (или TMP), около 70 °C либо ниже.
- Для применения и рекомендаций по влагозащите следует обращаться к руководству пользователя перед использованием.
- На высоте более 2000 м снижение температуры окружающей среды составляет 3,5 °C/1000 м для бесвентиляторных моделей.
