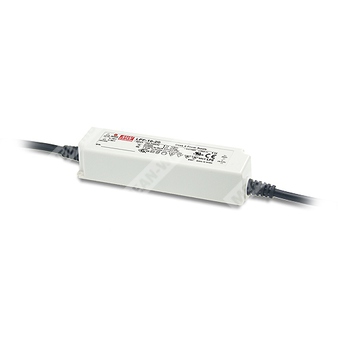

LPF-16-42 - импульсный драйвер светодиодов на 16 Вт с режимами стабилизации напряжения и тока для питания светодиодных нагрузок.
Расшифровка партномера
| Партномер | LPF-16-42 |
| Серия | LPF-16 |
| Номинальная мощность | 16 Вт |
| Номинальное выходное напряжение | 42 В |
Назначение
LPF-16-42 представляет собой AC/DC светодиодный драйвер мощностью 16 Вт с двумя режимами работы: стабилизация напряжения и стабилизация тока. Изделие предназначено для питания светодиодных светильников и модулей, где требуется компактный источник питания с высоким КПД, активной коррекцией коэффициента мощности и устойчивой работой в широком диапазоне сетевого напряжения.
Особенности
- Два режима работы: стабилизация напряжения и стабилизация тока.
- Пластиковый корпус с исполнением класса II.
- Встроенная активная коррекция коэффициента мощности.
- Источник питания класса 2.
- Стандартное исполнение с уровнем защиты IP30.
- Опциональное исполнение IP67 с полной герметизацией.
- Типичный срок службы более 50 000 часов.
Применение
- Светодиодные downlight-светильники.
- Светодиодные spot-светильники.
- Светодиодная декоративная подсветка.
- Светодиодное туннельное освещение.
Основные параметры
| Тип | Источник питания для светодиодов, AC/DC |
| Режим работы | Стабилизация напряжения + стабилизация тока |
| Номинальная мощность | 16 Вт |
| Серия | LPF-16 |
| Исполнение | Стандартное, уровень защиты IP30 |
| Опция | IP67, полностью герметизированное исполнение |
| Корпус | Пластиковый, класс II |
| Класс источника питания | Класс 2 |
| Средний срок службы | >50 000 часов |
Выход
| Номинальное выходное напряжение | 42 В |
| Диапазон выходного напряжения | 23,1 ~ 42 В |
| Диапазон постоянного тока | 0,39 А |
| Номинальный ток | 0,39 А |
| Номинальная мощность | 16,38 Вт |
| Пульсации и шум | 250 мВ п-п |
| Допуск по выходному напряжению | ±4,0% |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Диапазон защиты от перенапряжения | 46 ~ 54 В |
| Защита от перегрузки | Ограничение постоянного тока, восстановление после устранения неисправности |
| Защита от короткого замыкания | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перегрева | Выходное напряжение отключается, автоматическое восстановление после снижения температуры |
Вход
| Диапазон входного напряжения | 90 ~ 305 В переменного тока |
| Диапазон входного напряжения постоянного тока | 127 ~ 431 В |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент мощности | PF ≥ 0,97 при 115 В AC; PF ≥ 0,95 при 230 В AC; PF ≥ 0,92 при 277 В AC, при полной нагрузке |
| Коэффициент гармонических искажений | THD < 20% при нагрузке ≥ 60% для 115/230 В AC; THD < 20% при нагрузке ≥ 75% для 277 В AC |
| Потребляемый ток | 0,4 А при 115 В AC; 0,25 А при 230 В AC; 0,2 А при 277 В AC |
| Пусковой ток | 45 А, длительность 200 мкс, измерение при 50% Ipeak, при 230 В AC; по NEMA 410 |
| Ток утечки | <0,75 мА при 240 В AC |
| Максимальное число источников на автомат 16 А | 14 шт. для автомата типа B / 24 шт. для автомата типа C при 230 В AC |
Эксплуатационные характеристики
| Рабочая температура | Tcase = -35 ~ +70 °C |
| Максимальная температура корпуса | Tcase = +70 °C |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 12 мин/цикл, суммарно 72 мин по осям X, Y, Z |
| MTBF | 3572,8 тыс. ч min по Telcordia SR-332 (Bellcore); 427,3 тыс. ч min по MIL-HDBK-217F (25 °C) |
Защита и устойчивость
| Перенапряжение | Отключение и защёлкивание выходного напряжения, восстановление после повторной подачи питания |
| Перегрузка по току | 95 ~ 108% |
| Короткое замыкание | Hiccup mode, автоматическое восстановление |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после охлаждения |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС и безопасность
| Стандарты безопасности | UL8750, CSA C22.2 No. 250.0-08; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 independent, BS EN/EN62384, J61347-1, J61347-2-13, EAC TP TC 004, GB19510.1, GB19510.14 approved; IP67 (опция); Design refer to UL60950-1 |
| Излучение ЭМС | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥ 50%; BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547, уровень light industry, импульсная помехоустойчивость линия-линия 2 кВ, EAC TP TC 020 |
Размеры и масса
| Габаритные размеры | 148 × 40 × 32 мм (Д × Ш × В) |
| Масса | 0,21 кг |
| Упаковка | 40 шт. / 9,4 кг / 1,02 куб. фута |
Характеристики статического режима
| Диапазон входного напряжения при 60 Гц | 90 ~ 305 В AC |
| Особенность | При пониженном входном напряжении требуется дерейтинг |
Режимы работы светодиодной нагрузки
Данный источник питания может работать как в режиме стабилизации постоянного тока, так и в режиме стабилизации постоянного напряжения. В области постоянного тока максимально допустимое выходное напряжение определяется конфигурацией конечной системы. При несовместимости параметров производитель рекомендует согласовать применение с MEAN WELL.
Примечания
- Все параметры, не оговоренные особо, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- См. раздел «Способы управления светодиодным модулем».
- Пульсации и шум измеряются на полосе 20 МГц с применением витой пары длиной 12 дюймов и нагрузкой из параллельно соединённых конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, стабилизацию по линии и по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки. См. раздел «Статическая характеристика».
- Время установления измеряется при первом холодном запуске. Частые включения и выключения могут увеличивать время установления.
- Изделие рассматривается как компонент, предназначенный для работы в составе конечного оборудования. Поскольку ЭМС зависит от условий окончательной установки, производитель конечного оборудования должен повторно подтвердить соответствие ЭМС для всей системы.
- Для выполнения требований актуального регламента ErP данный драйвер светодиодов может использоваться только за выключателем, не имеющим постоянного подключения к сети.
- Типичный срок службы более 50 000 часов обеспечивается при Tcase, особенно в точке tc (или TMP по DLC), около 70 °C или ниже.
- Сведения о гарантии не приводятся.
- Для применения на высоте выше 2000 м снижение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м для безвентиляторных моделей и 5 °C на 1000 м для моделей с вентилятором.
- Перед использованием необходимо ознакомиться с указаниями по применению и мерами предосторожности при монтаже влагозащищённого исполнения.
