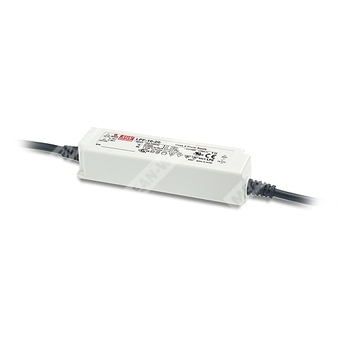

LPF-16-48 - источник питания для светодиодных светильников с режимами стабилизации напряжения и тока.
Расшифровка партномера
| Обозначение | Расшифровка |
| LPF | Серия источников питания для светодиодов |
| 16 | Номинальная мощность 16 Вт |
| 48 | Номинальное выходное напряжение 48 В |
Назначение
LPF-16-48 представляет собой AC/DC драйвер для светодиодов мощностью 16 Вт с двойным режимом работы: режим стабилизации напряжения и режим стабилизации тока. Устройство предназначено для питания светодиодных модулей в светотехнических установках общего и декоративного назначения.
Особенности
- Режимы стабилизации напряжения и тока.
- Пластиковый корпус с исполнением класса II.
- Встроенная активная коррекция коэффициента мощности.
- Источник питания класса 2.
- Стандартное исполнение с уровнем защиты IP30, опционально IP67 с полной герметизацией.
- Типичный срок службы более 50 000 часов.
Области применения
- Светодиодные downlight-светильники.
- Светодиодные spotlight-системы.
- Светодиодное декоративное освещение.
- Светодиодное туннельное освещение.
Описание
Серия LPF-16 является AC/DC драйвером для светодиодов, рассчитанным на работу как в режиме постоянного напряжения, так и в режиме постоянного тока. Модель LPF-16-48 относится к исполнению с номинальным выходным напряжением 48 В. Входной диапазон составляет 90…305 В переменного тока, что позволяет применять изделие в широком спектре сетевых условий.
За счет высокой эффективности до 86% и бескулерной конструкции серия способна работать при температуре корпуса от -35 до +70 °C в условиях свободной конвекции воздуха. Изделие рассчитано на применение в сухих и влажных помещениях, а версии с IP67 допускают эксплуатацию в более жестких условиях, включая влажные места установки.
Характеристики
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 48 В |
| Диапазон постоянного напряжения | 46…54 В |
| Диапазон постоянного тока | 0,34…0,3 А |
| Номинальный ток | 0,34 А |
| Номинальная мощность | 16,32 Вт |
| Пульсации и шумы, максимум | 250 мВ пик-пик |
| Допуск по выходному напряжению | ±4,0% |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90…305 В AC / 127…431 В DC |
| Диапазон входной частоты | 47…63 Гц |
| Коэффициент мощности | PF ≥ 0,97 при 115 В AC; PF ≥ 0,95 при 230 В AC; PF ≥ 0,92 при 277 В AC, при полной нагрузке |
| Коэффициент гармонических искажений | THD < 20% при нагрузке ≥60% для 115/230 В AC; при нагрузке ≥75% для 277 В AC |
| Потребляемый ток | 0,25 А при 230 В AC |
| Пусковой ток | 45 А, длительность импульса 200 мкс, измерение при 50% Ipeak на 230 В AC; соответствует NEMA 410 |
| Ток утечки | <0,75 мА при 240 В AC |
| Максимальное число источников на автоматическом выключателе 16 А | 14 штук при автомате типа B / 24 штук при автомате типа C, при 230 В AC |
Эффективность
| Параметр | Значение |
| Типичный КПД | 86% |
| Диапазон КПД по таблице | 84…86% в зависимости от входного напряжения и нагрузки |
Защита
| Параметр | Значение |
| Перегрузка | 95…108%; режим ограничения постоянного тока, восстановление после устранения аварии |
| Короткое замыкание | Режим hiccup, автоматическое восстановление после устранения аварии |
| Перенапряжение | 54…63 В; отключение и блокировка выхода с восстановлением после повторного включения питания |
| Перегрев | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Излучаемые помехи | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥50%, BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547, уровень light industry; импульсная помехоустойчивость линия-линия 2 кВ; EAC TP TC 020 |
| Стандарты безопасности | UL8750, CSA C22.2 No. 250.0-08; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 independent, BS EN/EN62384, J61347-1, J61347-2-13, EAC TP TC 004, GB19510.1, GB19510.14; IP67 — опция; конструкция с учетом UL60950-1 |
Эксплуатационные условия
| Параметр | Значение |
| Температура рабочая | Tcase = -35…+70 °C |
| Максимальная температура корпуса | Tcase = +70 °C |
| Влажность рабочая | 20…95% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, 12 мин/цикл, период 72 мин по осям X, Y, Z |
Габариты, масса и упаковка
| Параметр | Значение |
| Габаритные размеры | 148 × 40 × 32 мм (Д × Ш × В) |
| Масса | 0,21 кг |
| Упаковка | 40 шт.; 9,4 кг / 1,02 CUFT |
Надежность
| Параметр | Значение |
| MTBF | 3572,8 тыс. часов минимум по Telcordia SR-332 (Bellcore); 427,3 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- См. раздел «Методы питания светодиодного модуля».
- Пульсации и шумы измеряются в полосе 20 МГц с использованием скрученной пары проводов длиной 12 дюймов и параллельного соединения конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, стабилизацию по линии и стабилизацию по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки. См. раздел «Статическая характеристика».
- Время установления измеряется при первом холодном запуске. Частые включения и выключения могут увеличить время установления.
- Источник питания рассматривается как компонент, применяемый совместно с конечным изделием. Так как ЭМС зависит от условий монтажа, конечный производитель должен повторно подтвердить соответствие ЭМС для всего изделия.
- Для выполнения требований последнего регламента ErP данный LED-драйвер должен использоваться только за выключателем, не подключенным постоянно к сети.
- Для исполнения с вентиляторным и бескулерным охлаждением при высоте эксплуатации более 2000 м требуется снижение температуры окружающей среды.
- Для инструкций по применению и мерам предосторожности при монтаже влагозащищенного исполнения следует обращаться к руководству пользователя.
