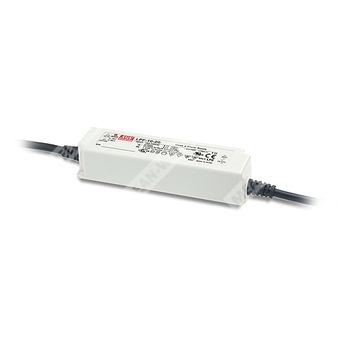

LPF-16-48P - импульсный светодиодный драйвер 16 Вт с выходом 48 В и режимами постоянного напряжения/тока.
LPF-16-48P — AC/DC светодиодный драйвер серии LPF-16 с номинальной мощностью 16 Вт, рассчитанный на выход 48 В. Устройство предназначено для питания светодиодных нагрузок в режимах постоянного напряжения и постоянного тока, с широким входным диапазоном, встроенной коррекцией коэффициента мощности и исполнением для применения в осветительных системах общего и промышленного назначения.
Расшифровка партномера
| Позиция | Расшифровка |
| LPF | Серия светодиодных драйверов с постоянным напряжением и постоянным током |
| 16 | Номинальная мощность 16 Вт |
| 48 | Номинальное выходное напряжение 48 В |
| P | Исполнение с уровнем защиты IP67, по запросу |
Назначение и особенности
Серия LPF-16 представляет собой AC/DC драйвер для светодиодов с двойным режимом работы: стабилизация напряжения и стабилизация тока. Модель LPF-16-48P относится к исполнению на 48 В и предназначена для светильников и модулей светодиодного освещения. Конструкция выполнена в пластиковом корпусе с классом II по электробезопасности, оснащена активной коррекцией коэффициента мощности и допускает работу в сухих, влажных и, для версии P, в защищённых от влаги условиях.
Области применения
- светодиодные downlight-светильники;
- светодиодные прожекторы;
- декоративное светодиодное освещение;
- освещение тоннелей;
Основные особенности
- режим постоянного напряжения + режим постоянного тока;
- пластиковый корпус с конструкцией класса II;
- встроенная активная коррекция коэффициента мощности;
- источник питания класса 2;
- стандартное исполнение с уровнем защиты IP30, опционально IP67 с полной герметизацией;
- типичный срок службы более 50 000 часов;
- широкий диапазон входного напряжения 90 ~ 305 В AC;
- работа при температуре корпуса от -35 до +70 °C;
- естественное охлаждение без вентилятора;
- защита от короткого замыкания, перегрузки по току, перегрева и перенапряжения;
- соответствие требованиям по ЭМС и безопасности, указанным в спецификации.
Электрические параметры
| Параметр | Значение для LPF-16-48P |
| Номинальное выходное напряжение | 48 В |
| Диапазон регулирования выходного напряжения | 26,4 ~ 48 В |
| Номинальный выходной ток | 0,34 А |
| Номинальная выходная мощность | 16,32 Вт |
| Пульсации и шум | 250 мВ пик-пик |
| Допуск выходного напряжения | ±4,0% |
| Линейная стабилизация | ±0,5% |
| Нагрузочная стабилизация | ±0,5% |
| Время установки и нарастания | 1500 мс, 80 мс / 115 В AC; 500 мс, 80 мс / 230 В AC |
| Время удержания | 16 мс / 230 В AC; 16 мс / 115 В AC |
| Коэффициент мощности | PF ≥ 0,97 при 115 В AC; PF ≥ 0,95 при 230 В AC; PF ≥ 0,92 при 277 В AC при полной нагрузке |
| Коэффициент гармонических искажений | THD < 20% при нагрузке ≥60% для 115/230 В AC; при нагрузке ≥75% для 277 В AC |
| КПД (тип.) | 86% |
| Пусковой ток (тип.) | 0,2 А / 277 В AC; 0,25 А / 230 В AC; 0,4 А / 115 В AC |
| Ток утечки | <0,75 мА / 240 В AC |
| Диапазон входного напряжения | 90 ~ 305 В AC; 127 ~ 431 В DC |
| Диапазон частоты сети | 47 ~ 63 Гц |
Диапазон постоянного тока
| Параметр | Значение |
| Диапазон постоянного тока для 48 В модели | 26,4 ~ 48 В |
| Область постоянного тока | См. график статической характеристики и раздел по методам управления светодиодным модулем |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 305 В AC; 127 ~ 431 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности | PF ≥ 0,97 при 115 В AC; PF ≥ 0,95 при 230 В AC; PF ≥ 0,92 при 277 В AC при полной нагрузке |
| КПД (тип.) | 86% |
| Потребляемый ток | 0,4 А / 115 В AC; 0,25 А / 230 В AC; 0,2 А / 277 В AC |
| Пусковой ток (тип.) | 45 А, длительность 200 мкс, измерено при 50% Ipeak на 230 В AC; по NEMA 410 |
| Максимальное число блоков на автомат 16 А | 14 шт. для автомата типа B / 24 шт. для автомата типа C при 230 В AC |
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 48 В |
| Диапазон напряжения | 26,4 ~ 48 В |
| Номинальный ток | 0,34 А |
| Номинальная мощность | 16,32 Вт |
| Пульсации и шум | 250 мВ пик-пик |
| Допуск | ±4,0% |
| Линейная стабилизация | ±0,5% |
| Нагрузочная стабилизация | ±0,5% |
Защита
| Функция защиты | Реакция устройства |
| Перегрузка по току | Ограничение выходного тока, восстановление после устранения причины |
| Короткое замыкание | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | Отключение и защёлкивание выхода, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Эксплуатационные условия
| Параметр | Значение |
| Температура работы | Tcase = -35 ~ +70 °C |
| Максимальная температура корпуса | Tcase = +70 °C |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 12 мин./цикл, период 72 мин. по осям X, Y, Z |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL8750, CSA C22.2 No. 250.0-08; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 independent, BS EN/EN62384, J61347-1, J61347-2-13, EAC TP TC 004, GB19510.1, GB19510.14 approved, IP67 (optional); Design refer to UL60950-1 |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| ЭМС-излучение | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥50%; BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| ЭМС-помехоустойчивость | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547, уровень light industry, перенапряжение линия-линия 2 кВ, EAC TP TC 020 |
Надёжность, размеры и упаковка
| Параметр | Значение |
| MTBF | 3572,8 тыс. ч min. по Telcordia SR-332 (Bellcore); 427,3 тыс. ч min. по MIL-HDBK-217F (25 °C) |
| Габариты | 148 × 40 × 32 мм (Д × Ш × В) |
| Масса | 0,21 кг |
| Упаковка | 40 шт.; 9,4 кг; 1,02 CUFT |
Конструктивное исполнение
Корпус выполнен в линейном исполнении с выводами питания переменного тока и выходными проводами постоянного тока. Для подключения указаны проводники AC/N (синий), AC/L (коричневый), +V (красный), -V (чёрный). Рекомендуемое направление монтажа приведено в документации производителя. Для работы в условиях повышенной влажности доступно исполнение IP67 с полной герметизацией.
Примечания
- Если не указано иное, все параметры измерены при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Для светодиодного модуля следует обращаться к разделу по методам управления светодиодной нагрузкой.
- Пульсации и шум измеряются на частоте полосы 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает в себя допуск настройки, линейную стабилизацию и стабилизацию по нагрузке.
- При низком входном напряжении может потребоваться дерейтинг; детали приведены в разделе статической характеристики.
- Время установки измеряется при первом холодном запуске; повторные включения/выключения могут увеличить это время.
- Драйвер рассматривается как компонент, работающий в составе конечного изделия; при этом ЭМС-параметры должны быть подтверждены на уровне конечной установки.
- Для выполнения актуальных требований ErP освещения драйвер должен использоваться только за выключателем, не подключённым постоянно к сети.
- Типичный срок службы более 50 000 часов достигается при Tcase, особенно в контрольной точке tc (или TMP по DLC), около 70 °C или ниже.
- При высоте эксплуатации выше 2000 м требуется температурный дерейтинг: 3,5 °C/1000 м для бесвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором.
- Для примечаний по применению и мерам предосторожности при влагозащищённом монтаже следует использовать руководство пользователя производителя.
