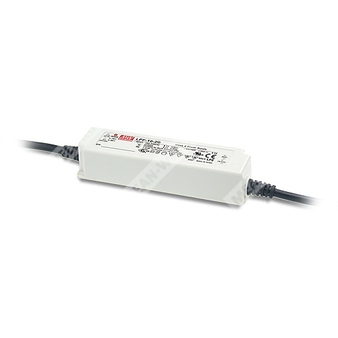

LPF-16-54 - светодиодный драйвер 16 Вт с режимами стабилизации напряжения и тока для LED-светильников.
LPF-16-54 — это AC/DC светодиодный драйвер серии LPF-16, предназначенный для питания светодиодных нагрузок в режиме постоянного напряжения и постоянного тока. Модель рассчитана на выходное напряжение 54 В и относится к компактным источникам питания малой мощности для осветительных систем.
Назначение и особенности
Серия LPF-16 представляет собой источник питания для светодиодных систем с двойным режимом работы: стабилизация напряжения и стабилизация тока. Модель LPF-16-54 поддерживает работу от сети переменного тока в широком диапазоне, имеет встроенную функцию активной коррекции коэффициента мощности, выполнена в пластиковом корпусе с изоляцией класса II и предназначена для применения в светодиодном освещении.
- Режимы: постоянное напряжение + постоянный ток.
- Пластиковый корпус с исполнением класса II.
- Встроенная активная коррекция коэффициента мощности.
- Питание класса 2.
- Стандартное исполнение IP30, опционально IP67 с полной герметизацией.
- Типичный срок службы более 50 000 часов.
- Подходит для сухих и влажных помещений; опционально для влажных и мокрых зон при IP67.
Области применения
- Светодиодные downlight-светильники.
- Светодиодные прожекторы.
- Декоративное светодиодное освещение.
- Светодиодное туннельное освещение.
Расшифровка партномера
| Позиция в обозначении |
Значение |
| LPF |
Серия источников питания светодиодов |
| 16 |
Номинальная мощность 16 Вт |
| 54 |
Номинальное выходное напряжение 54 В |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
90–305 В переменного тока; 127–431 В постоянного тока |
| Диапазон частоты сети |
47–63 Гц |
| Коэффициент мощности |
PF ≥ 0,97 при 115 В AC; PF ≥ 0,95 при 230 В AC; PF ≥ 0,92 при 277 В AC, при полной нагрузке |
| Ток потребления |
0,4 А при 115 В AC; 0,25 А при 230 В AC; 0,2 А при 277 В AC |
| Пусковой ток |
45 А, длительность 200 мкс, измерение при 50% Ipeak на 230 В AC, по NEMA 410 |
| Ток утечки |
< 0,75 мА при 240 В AC |
Выход
| Параметр |
Значение |
| Номинальное выходное напряжение |
54 В |
| Диапазон выходного напряжения |
29,7–54 В |
| Диапазон постоянного тока |
0,3 А |
| Номинальный выходной ток |
0,3 А |
| Номинальная мощность |
16,2 Вт |
| Пульсации и шум |
350 мВ п-п |
| Допуск по выходному напряжению |
±4,0% |
| Нелинейность по линии |
±0,5% |
| Нелинейность по нагрузке |
±0,5% |
| Время установления и нарастания |
1500 мс, 80 мс при 115 В AC; 500 мс, 80 мс при 230 В AC |
| Время удержания |
16 мс при 230 В AC; 16 мс при 115 В AC |
| Диапазон постоянного тока в режиме стабилизации |
59–66 В |
Защита
| Параметр |
Значение |
| Перегрузка по току |
Ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Короткое замыкание |
Переход в режим прерывистой работы с автоматическим восстановлением после устранения неисправности |
| Перенапряжение |
59–66 В; отключение и защёлкивание выхода, восстановление после повторного включения питания |
| Перегрев |
Выходное напряжение отключается, автоматическое восстановление после снижения температуры |
Электромагнитная совместимость и безопасность
| Параметр |
Значение |
| Испытательное напряжение изоляции |
I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции |
I/P-O/P: 100 МОм / 500 В DC / 25 ℃ / 70% RH |
| Эмиссия |
Соответствует BS EN/EN55015, BS EN/EN61000-3-2 класс C при нагрузке ≥ 50%, BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| Помехоустойчивость |
Соответствует BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547, уровень для light industry; устойчивость к импульсным помехам линия-линия 2 кВ; EAC TP TC 020 |
| Стандарты безопасности |
UL8750, CSA C22.2 No. 250.0-08; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 independent, BS EN/EN62384, J61347-1, J61347-2-13, EAC TP TC 004, GB19510.1, GB19510.14 approved; IP67 (optional); Design refer to UL60950-1 |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
Tcase = -35...+70 ℃ |
| Максимальная температура корпуса |
Tcase = +70 ℃ |
| Рабочая влажность |
20–95% RH, без конденсации |
| Температура и влажность хранения |
-40...+80 ℃, 10–95% RH |
| Температурный коэффициент |
±0,03%/℃ (0...50 ℃) |
| Вибрация |
10–500 Гц, 2G, 12 мин./цикл, 72 мин. по осям X, Y, Z |
Снижение нагрузки и статические характеристики
При низком входном напряжении может потребоваться снижение нагрузки. Для постоянного тока и характеристик работы в зависимости от температуры следует учитывать статические кривые, приведённые в документе. Для модели 48 В в графиках указан контрольный режим измерений при Tcase 60 ℃; для расчётов по LPF-16-54 применимы общие зависимости серии.
Надёжность, габариты и упаковка
| Параметр |
Значение |
| MTBF |
3572,8 тыс. ч минимум по Telcordia SR-332 (Bellcore); 427,3 тыс. ч минимум по MIL-HDBK-217F (25 ℃) |
| Габариты |
148 × 40 × 32 мм (Д × Ш × В) |
| Масса |
0,21 кг |
| Упаковка |
40 шт.; 9,4 кг; 1,02 CUFT |
Примечания
- Если параметр не указан отдельно, он измерен при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 ℃.
- См. раздел «Методы питания светодиодного модуля».
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, регулирование по линии и по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки; см. раздел «Статическая характеристика».
- Время установления измеряется при первом холодном запуске; повторные включения и выключения могут увеличивать это время.
- Источник питания рассматривается как компонент, работающий в составе конечного изделия; для полного изделия EMC должна подтверждаться повторно.
- Для выполнения последних требований ErP данный светодиодный драйвер может использоваться только после выключателя, без постоянного подключения к сети.
- Типичный срок службы более 50 000 часов достигается при Tcase, особенно в точке tc (или TMP по DLC), около 70 ℃ или ниже.
- При использовании на высоте более 2000 м снижение температуры окружающей среды составляет 3,5 ℃/1000 м для безвентиляторных моделей и 5 ℃/1000 м для моделей с вентилятором.
- Для замечаний по применению и водозащите следует использовать руководство пользователя перед эксплуатацией.
