LPF-16D-12

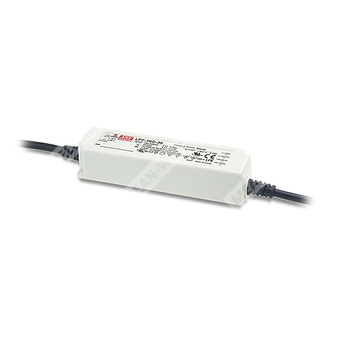

LPF-16D-12 - компактный AC/DC светодиодный драйвер постоянного тока 16 Вт для питания LED-светильников с 3-в-1 диммированием.
Назначение
LPF-16D-12 относится к серии одноканальных источников питания для светодиодов с режимом стабилизации тока. Изделие предназначено для непосредственного питания светодиодных модулей и светильников, где требуется постоянный ток и регулировка яркости.
Расшифровка партномера
| Обозначение | Расшифровка |
| LPF | Серия светодиодных драйверов Mean Well |
| 16D | Номинальная мощность 16 Вт, исполнение с диммированием |
| 12 | Номинальное выходное напряжение 12 В |
Общая характеристика серии
LPF-16D-12 — это AC/DC светодиодный драйвер мощностью 16 Вт с постоянным током на выходе, входом 90…305 В AC и активным корректором коэффициента мощности. Серия рассчитана на использование в светотехнических устройствах, в том числе для светодиодной подсветки, прожекторов, декоративного и туннельного освещения.
Конструктивно изделие выполнено в пластиковом корпусе с классом защиты II, относится к классу 2, имеет встроенную функцию активной коррекции коэффициента мощности и поддерживает 3-в-1 диммирование. Стандартное исполнение имеет степень защиты IP30, а опционально доступно полностью залитое исполнение с IP67.
Особенности
- Режим стабилизации тока.
- Пластиковый корпус с конструкцией класса II.
- Встроенная активная коррекция коэффициента мощности.
- Класс 2 по электрической безопасности.
- Стандартное исполнение IP30, опционально IP67 при полной герметизации.
- Функция 3-в-1 диммирования.
- Типичный срок службы более 50 000 часов.
- Подходит для работы в сухих и влажных помещениях, а также для влажных мест при выборе исполнения IP67.
Области применения
- Светодиодные даунлайты.
- Светодиодные прожекторы.
- Декоративное освещение.
- Туннельное освещение.
Электрические параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 12 В |
| Диапазон постоянного напряжения на выходе | 15…18 В |
| Номинальный выходной ток | 1,34 А |
| Номинальная выходная мощность | 16,08 Вт |
| Допуск по току | ±5,0% |
| Пульсации выходного тока | 5,0% максимум при номинальном токе |
| Диапазон регулирования постоянного тока | 6…12 В |
| Входное напряжение | 90…305 В AC / 127…431 В DC |
| Частота сети | 47…63 Гц |
| Коэффициент мощности | PF ≥ 0,97 при 115 В AC; PF ≥ 0,95 при 230 В AC; PF ≥ 0,92 при 277 В AC, при полной нагрузке |
| Коэффициент гармонических искажений | < 20% при нагрузке ≥ 60% для 115/230 В AC; < 20% при нагрузке ≥ 75% для 277 В AC |
| КПД типовой | 83% |
| Потребляемый ток AC | 0,4 А / 115 В AC; 0,25 А / 230 В AC; 0,2 А / 277 В AC |
| Пусковой ток | 45 А, длительность 200 мкс, измерение при 50% Ipeak, 230 В AC; по NEMA 410 |
| Ток утечки | < 0,75 мА / 240 В AC |
| Диапазон регулировки по току | 95…108% |
| Точность стабилизации тока | ±5,0% |
Защитные функции
| Параметр | Значение |
| Защита от перегрузки | Ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Защита от короткого замыкания | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | Отключение выходного напряжения, повторный запуск после повторного включения питания |
| Защита от перегрева | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функция диммирования
Изделие поддерживает 3-в-1 диммирование между выводами DIM+ и DIM- следующими способами:
- подача добавочного напряжения 1…10 В DC;
- подача добавочного ШИМ-сигнала 10 В с частотой 100 Гц…3 кГц;
- подключение переменного сопротивления.
Ток источника диммирования от блока питания: 100 мкА тип.
При снижении яркости до 0% для отключения светильника следует использовать выключатель и реле в соответствии со схемой применения, приведённой в документе.
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура корпуса | -35…+70 °C |
| Максимальная температура корпуса | +70 °C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибростойкость | 10…500 Гц, 2G, 12 мин./цикл, продолжительность 72 мин. по осям X, Y, Z |
| Время наработки на отказ | 3572,8 тыс. ч минимум по Telcordia SR-332 (Bellcore); 391,6 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL8750, CSA C22.2 No. 250.0-08, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 независимое исполнение, BS EN/EN62384, EAC TP TC 004, GB19510.1, GB19510.14 |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Иммунитет ЭМС | BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; уровень light industry; устойчивость к импульсам между линиями 2 кВ; EAC TP TC 020 |
| Эмиссия ЭМС | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥ 55%; BS EN/EN61000-3-3, GB/T 17743, GB17625.1; EAC TP TC 020 |
Механические данные
| Параметр | Значение |
| Габариты | 148 × 40 × 32 мм |
| Масса | 0,21 кг |
| Упаковка | 40 шт.; 9,4 кг; 1,02 куб. фута |
| Обозначение корпуса | LPF-16A |
Температурные характеристики нагрузки
При понижении температуры окружающей среды и при низком входном напряжении может потребоваться дерейтинг. Для серии указаны кривые зависимости нагрузки от температуры окружающей среды и от температуры корпуса. При Tcase до +70 °C нагрузка может достигать 100% в соответствии с графиками, приведёнными в документе.
Примечания
| № | Содержание |
| 1 | Все параметры, не оговорённые особо, измеряются при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C. |
| 2 | См. раздел «Способы управления светодиодным модулем». |
| 3 | Пульсации и шум измеряются на частоте полосы 20 МГц с использованием витой пары длиной 12 дюймов, завершённой параллельным конденсатором 0,1 мкФ и 47 мкФ. |
| 4 | Допуск включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке. |
| 5 | При низком входном напряжении может потребоваться дерейтинг. Подробности приведены в разделе со статическими характеристиками. |
| 6 | Время включения измеряется при первом холодном запуске. Повторное включение и выключение драйвера может увеличить время установки. |
| 7 | Драйвер рассматривается как компонент, работающий в составе конечного оборудования. Поскольку ЭМС зависит от полной установки, производитель конечного оборудования должен заново подтвердить соответствие ЭМС для всей системы. |
| 8 | Для выполнения требований актуального регламента ErP для светильников данный драйвер должен применяться за выключателем, не имеющим постоянного подключения к сети. |
| 9 | Типичный срок службы более 50 000 часов обеспечивается при температуре Tcase, особенно в точке tc (или TMP по DLC), около 70 °C или ниже. |
| 10 | См. гарантийное заявление на сайте MEAN WELL. |
| 11 | Температурный дерейтинг для высоты более 2000 м: 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором. |
| 12 | Перед использованием следует ознакомиться с руководством пользователя, особенно с примечаниями по установке и водозащите IP. |
Дополнительные сведения по серии
Серия LPF-16D поддерживает различные номинальные выходные напряжения: 12 В, 15 В, 20 В, 24 В, 30 В, 36 В, 42 В, 48 В и 54 В. Для исполнения LPF-16D-12 характерен именно вариант на 12 В с номинальным током 1,34 А и диапазоном постоянного напряжения 15…18 В.
Кривая статической характеристики показывает сохранение тока в рабочей области с переходом в режим ограничения при отклонении параметров нагрузки. Устройство предназначено для прямого подключения светодиодов.
Вывод
LPF-16D-12 представляет собой промышленный светодиодный драйвер постоянного тока мощностью 16 Вт для сетей переменного и постоянного тока, с активным PFC, защитами, 3-в-1 диммированием и исполнением, пригодным для широкого круга светотехнических применений.
