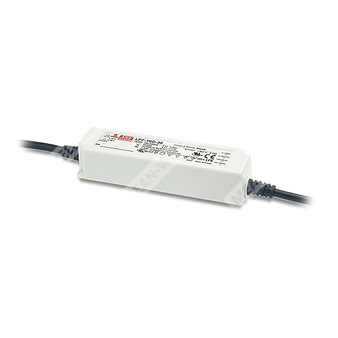

LPF-16D-15 - компактный источник питания постоянного тока для светодиодных светильников с регулированием яркости.
Назначение: драйвер серии LPF-16D для прямого питания светодиодов в режиме стабилизации тока, с возможностью диммирования 3-в-1 и исполнением для применений в светотехнических установках.
Расшифровка партномера
| Позиция | Расшифровка |
| LPF | Серия источников питания для светодиодного освещения |
| 16D | Серия мощностью 16 Вт, с функцией диммирования |
| 15 | Номинальное выходное напряжение 15 В |
Описание
LPF-16D-15 представляет собой AC/DC светодиодный драйвер мощностью 16 Вт с выходом в режиме постоянного тока. Устройство рассчитано на питание светодиодных нагрузок и работает от широкого диапазона входного напряжения 90–305 В переменного тока. Для данной модификации предусмотрено номинальное выходное напряжение 15 В при постоянном токе 1,07 А. Серия ориентирована на применение в светодиодных светильниках, включая downlight, spotlight, декоративное и туннельное освещение.
Конструкция выполнена в пластиковом корпусе с исполнением класса II. Применена встроенная активная коррекция коэффициента мощности. Стандартное исполнение соответствует уровню защиты IP30, а опционально доступна полностью залитая версия с IP67. Драйвер предназначен для работы в условиях свободной воздушной конвекции и допускает эксплуатацию при температуре корпуса от -35 до +70 ℃.
Особенности
- Режим стабилизации тока.
- Выходная мощность 16 Вт.
- Широкий диапазон входного напряжения 90–305 В AC.
- Поддержка трех способов диммирования: 1–10 В DC, PWM 10 В, сопротивление.
- Пластиковый корпус с исполнением класса II.
- Встроенная активная коррекция коэффициента мощности.
- Класс защиты оборудования 2.
- Стандартное исполнение IP30, опционально IP67.
- Типичный срок службы более 50 000 часов.
Области применения
- Светодиодные downlight-светильники.
- Светодиодные прожекторы.
- Светодиодная декоративная подсветка.
- Светодиодное туннельное освещение.
Электрические параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 15 В |
| Диапазон выходного напряжения | 17,5–21 В |
| Номинальный выходной ток | 1,07 А |
| Номинальная выходная мощность | 16,05 Вт |
| Допуск по току | ±5,0% |
| Пульсации выходного тока | не более 5,0% при номинальном токе |
| Режим защиты от перегрузки | ограничение постоянного тока, автоматическое восстановление после устранения аварии |
| Режим защиты от короткого замыкания | hiccup, автоматическое восстановление после устранения аварии |
| Режим защиты от перенапряжения | отключение выходного напряжения с последующим ручным восстановлением путем повторного включения питания |
| Режим защиты от перегрева | отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
| Диапазон стабилизации тока | 8,25–15 В |
| Предельная область постоянного тока | от 50 до 100% Io |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90–305 В AC, 127–431 В DC |
| Частотный диапазон | 47–63 Гц |
| Коэффициент мощности | не менее 0,97 при 115 В AC; не менее 0,95 при 230 В AC; не менее 0,92 при 277 В AC, при полной нагрузке |
| КПД типовой | 83% |
| Входной ток | 0,25 А при 230 В AC |
| Пусковой ток | 45 А, длительность 200 мкс, измерение при 50% Ipeak, при 230 В AC; по NEMA 410 |
| Ток утечки | менее 0,75 мА при 240 В AC |
| Максимальное число источников на автомате 16 А | 14 штук для автомата типа B, 24 штуки для автомата типа C, при 230 В AC |
Параметры диммирования
| Параметр | Значение |
| Тип диммирования | 3-в-1 |
| Управляющие интерфейсы | 1–10 В DC, PWM 10 В, сопротивление |
| Диапазон PWM | 100 Гц – 3 кГц |
| Ток источника диммирования | 100 мкА тип. |
| Примечание по подключению | не соединять DIM- с -V |
Параметры защиты и безопасности
| Параметр | Значение |
| Стойкость к перенапряжению | I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 ℃ / 70% RH |
| EMC-иммунитет | соответствует BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547, уровень light industry, импульсная помехоустойчивость линия-линия 2 кВ, EAC TP TC 020 |
| Стандарты безопасности | UL8750, CSA C22.2 No. 250.0-08, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 independent, BS EN/EN62384, EAC TP TC 004, GB19510.1, GB19510.14, IP67 optional; design refer to UL60950-1 |
| Класс изделия | Class II, Class 2 power unit |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура корпуса | -35 ... +70 ℃ |
| Температура корпуса при максимальной нагрузке | Tcase = +70 ℃ |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура и влажность хранения | -40 ... +80 ℃, 10–95% RH |
| Температурный коэффициент | ±0,03%/℃ в диапазоне 0–50 ℃ |
| Вибрация | 10–500 Гц, 2G, 12 мин./цикл, в течение 72 мин. по осям X, Y, Z |
| Снижение нагрузки по температуре окружающей среды | см. характеристику output load vs temperature |
| Снижение нагрузки по высоте | для fanless моделей 3,5 ℃/1000 м при высоте более 2000 м; для fan models 5 ℃/1000 м |
Надежность
| Параметр | Значение |
| MTBF | 3572,8 тыс. ч минимум по Telcordia SR-332 (Bellcore); 391,6 тыс. ч минимум по MIL-HDBK-217F (25 ℃) |
| Типичный срок службы | более 50 000 часов |
Габариты и конструкция
| Параметр | Значение |
| Размеры | 148 × 40 × 32 мм (Д × Ш × В) |
| Корпус | пластиковый |
| Степень защиты | IP30 стандартно, IP67 опционально |
| Рекомендуемое положение монтажа | согласно монтажной схеме |
Подключение проводов
| Назначение | Цвет провода |
| Вход AC/N | синий |
| Вход AC/L | коричневый |
| Выход +V | красный |
| Выход -V | черный |
| DIM+ | фиолетовый |
| DIM- | розовый |
Упаковка
| Параметр | Значение |
| Масса | 0,21 кг |
| Количество в коробке | 40 шт. |
| Масса брутто упаковки | 9,4 кг |
| Объем упаковки | 1,02 CUFT |
Примечания
| 1 | Все параметры, не оговоренные отдельно, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 ℃. |
| 2 | См. раздел «Методы питания светодиодного модуля». |
| 3 | Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельным конденсатором 0,1 мкФ и 47 мкФ. |
| 4 | Допуск включает погрешность установки, регулирование по линии и по нагрузке. |
| 5 | При низком входном напряжении может потребоваться снижение нагрузки. См. раздел «Статическая характеристика». |
| 6 | Время запуска измеряется при первом холодном включении. Повторные включения и выключения могут увеличивать время запуска. |
| 7 | Драйвер рассматривается как компонент, работающий в составе конечного оборудования. EMC-параметры зависят от полной установки, поэтому конечный изготовитель должен повторно подтвердить соответствие EMC-директиве на уровне готового изделия. |
| 8 | Для выполнения требований актуального регламента ErP по светильникам данный драйвер может использоваться только после выключателя, не подключенного постоянно к сети. |
| 9 | Типичный срок службы более 50 000 часов обеспечивается при температуре Tcase, особенно в точке tc (или TMP по DLC), около 70 ℃ или ниже. |
| 10 | См. гарантийное заявление на сайте MEAN WELL. |
| 11 | Снижение температуры окружающей среды на высоте более 2000 м составляет 3,5 ℃/1000 м для моделей без вентилятора и 5 ℃/1000 м для моделей с вентилятором. |
| 12 | Перед применением следует ознакомиться с руководством пользователя, особенно при монтаже и обеспечении защиты от воды. |
Итог: LPF-16D-15 — это компактный светодиодный драйвер постоянного тока 16 Вт, предназначенный для питания светодиодных нагрузок с возможностью 3-в-1 диммирования и широким диапазоном сетевого входа.
