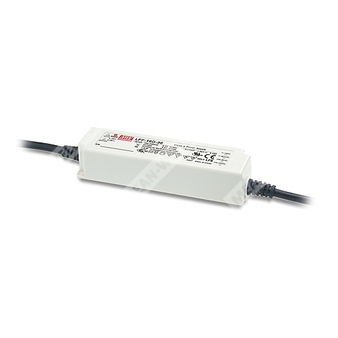

LPF-16D-20 - светодиодный драйвер постоянного тока 16 Вт с функцией 3-в-1 диммирования.
Расшифровка партномера
| Позиция | Значение |
| LPF | Серия источников питания для светодиодного освещения |
| 16D | Серия 16 Вт с функцией диммирования 3-в-1 |
| 20 | Номинальное выходное напряжение 20 В |
Назначение
LPF-16D-20 представляет собой AC/DC светодиодный драйвер мощностью 16 Вт с режимом стабилизации тока, предназначенный для непосредственного питания светодиодных модулей и светильников.
Особенности
- Режим выхода с постоянным током.
- Пластиковый корпус с исполнением класса II.
- Встроенная активная коррекция коэффициента мощности.
- Источник питания класса 2.
- Стандартное исполнение с уровнем защиты IP30, опционально IP67 при полной герметизации.
- Функция диммирования 3-в-1.
- Типовой срок службы более 50000 часов.
Области применения
- Светодиодные светильники нижнего света.
- Светодиодные прожекторы.
- Декоративное светодиодное освещение.
- Светодиодное туннельное освещение.
Описание
Серия LPF-16D — это 16-ваттные AC/DC светодиодные драйверы с постоянным током на выходе. Устройства работают в диапазоне входного напряжения 90…305 В AC и доступны в вариантах с различным номинальным выходным напряжением в диапазоне от 12 до 54 В. За счет КПД до 85% и бесвентиляторной конструкции вся серия способна работать при температуре корпуса от -35 до +70 °C в условиях естественной конвекции. Серия предназначена для применения в сухих и влажных условиях, а опциональные модели с исполнением IP67 подходят для эксплуатации во влажных местах. Драйвер оснащен функцией диммирования 3-в-1, обеспечивающей гибкость проектирования систем светодиодного освещения.
Таблица параметров
Выход
| Параметр | LPF-16D-20 |
| Номинальное постоянное напряжение | 20 В |
| Диапазон напряжения | 11…20 В |
| Номинальный ток | 0,8 А |
| Номинальная мощность | 16 Вт |
| Диапазон стабилизации тока | 11…20 В |
| Допуск по току | ±5,0% |
| Пульсации тока | 5,0% max. при номинальном токе |
| Диапазон регулирования тока | 95…108% |
| Защита от перегрузки по току | Ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Защита от короткого замыкания | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | Отключение выходного напряжения с последующим восстановлением после перезапуска питания |
| Защита от перегрева | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90…305 В AC / 127…431 В DC |
| Частотный диапазон | 47…63 Гц |
| Коэффициент мощности | PF ≥ 0,97 при 115 В AC; PF ≥ 0,95 при 230 В AC; PF ≥ 0,92 при 277 В AC, при полной нагрузке |
| Полный коэффициент гармонических искажений | THD < 20% при нагрузке ≥60% для 115/230 В AC; при нагрузке ≥75% для 277 В AC |
| Входной ток | 0,4 А / 115 В AC; 0,25 А / 230 В AC; 0,2 А / 277 В AC |
| Пусковой ток | 45 А, twidth=200 мкс, измерено при 50% Ipeak на 230 В AC; по NEMA 410 |
| Ток утечки | <0,75 мА / 240 В AC |
| Максимальное число источников на автомат 16 А | 14 шт. для автомата типа B / 24 шт. для автомата типа C при 230 В AC |
Эффективность
| Параметр | LPF-16D-20 |
| Типовой КПД | 84,5% |
Среда эксплуатации
| Параметр | Значение |
| Температура работы | Tcase = -35…+70 °C |
| Максимальная температура корпуса | Tcase = +70 °C |
| Влажность при работе | 20…95% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, 12 мин./цикл, период 72 мин. по осям X, Y, Z |
| Снижение выходной нагрузки при повышении температуры окружающей среды | См. график зависимости нагрузки от температуры |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | UL8750, CSA C22.2 No. 250.0-08, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 independent, BS EN/EN62384, EAC TP TC 004, GB19510.1, GB19510.14 approved |
| Помехоэмиссия | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C (@нагрузка ≥55%), BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547, уровень light industry; импульсная помехоустойчивость Line-Line 2 кВ; EAC TP TC 020 |
Ресурс, надежность и масса
| Параметр | Значение |
| MTBF | 3572,8 тыс. ч min. по Telcordia SR-332 (Bellcore); 391,6 тыс. ч min. по MIL-HDBK-217F (25 °C) |
| Типовой срок службы | Более 50000 часов |
| Масса одного изделия | 0,21 кг |
Размеры и конструктив
| Параметр | Значение |
| Габаритные размеры | 148 × 40 × 32 мм |
| Исполнение корпуса | Пластиковый корпус, класс II |
| Степень защиты | IP30 стандартно, IP67 опционально при полной герметизации |
| Длина выводов | 300 ±20 мм |
| Рекомендуемое направление монтажа | Указано в монтажном чертеже |
Упаковка
| Параметр | Значение |
| Количество в упаковке | 40 шт. |
| Масса упаковки | 9,4 кг |
| Объем упаковки | 1,02 куб. фута |
Функция диммирования
Устройство поддерживает диммирование 3-в-1 между выводами DIM+ и DIM-:
- подача добавочного напряжения 1…10 В DC;
- подача добавочного ШИМ-сигнала 10 В с частотой 100 Гц…3 кГц;
- подача добавочного сопротивления.
Источник тока диммирования от питания составляет 100 мкА, тип.
Не допускается соединение DIM- с -V.
Примечания
- Все параметры, не оговоренные особо, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- См. раздел «Методы питания светодиодного модуля».
- Пульсации и шум измеряются на частоте полосы 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, регулирование по линии и по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки. См. раздел «Статическая характеристика».
- Время запуска измеряется при первом холодном пуске. Включение и выключение драйвера может увеличивать время запуска.
- Драйвер рассматривается как компонент, работающий в составе конечного изделия. Поскольку ЭМС зависит от полной установки, производитель конечного оборудования должен повторно подтвердить соответствие ЭМС для всего изделия.
- Для выполнения актуальных требований ErP для светильников данный светодиодный драйвер может применяться только после выключателя, не имеющего постоянного подключения к сети.
- Типовой срок службы более 50000 часов обеспечивается при Tcase, особенно в контрольной точке tc (или TMP по DLC), около 70 °C или ниже.
- Для любых применений и указаний по монтажу при реализации водозащиты следует обращаться к руководству пользователя перед применением.
- Снижение температуры окружающей среды для моделей без вентилятора при высоте более 2000 м составляет 3,5 °C/1000 м.
- Снижение температуры окружающей среды для моделей с вентилятором при высоте более 2000 м составляет 5 °C/1000 м.
