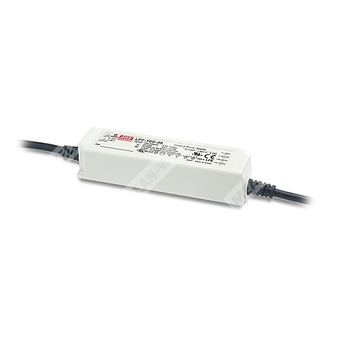

LPF-16D-24 - драйвер светодиодов постоянного тока 16 Вт для питания осветительных модулей с трехфункциональным диммированием.
Расшифровка партномера
| Обозначение | Значение |
|---|
| LPF | Серия источников питания для светодиодов |
| 16D | Модель с мощностью 16 Вт и функцией диммирования |
| 24 | Номинальное выходное напряжение 24 В |
Назначение
LPF-16D-24 предназначен для питания светодиодных светильников в режиме стабилизации тока. Применяется в светодиодных светильниках, прожекторах, декоративной и туннельной подсветке.
Особенности
- Режим стабилизации выходного тока.
- Пластиковый корпус с конструкцией класса II.
- Встроенная активная коррекция коэффициента мощности.
- Источник питания класса 2.
- Стандартное исполнение с уровнем защиты IP30, опционально IP67 при полной герметизации.
- Функция диммирования 3 в 1.
- Типичный срок службы более 50000 часов.
Области применения
- Светодиодные downlight-светильники.
- Светодиодные прожекторы.
- Светодиодная декоративная подсветка.
- Светодиодное туннельное освещение.
Описание
Серия LPF-16D представляет собой AC/DC светодиодный драйвер мощностью 16 Вт с постоянным током на выходе. Устройство работает в диапазоне входного напряжения 90–305 В переменного тока и доступно в исполнениях с различными номинальными выходными напряжениями от 12 В до 54 В. Для модели LPF-16D-24 номинальное выходное напряжение составляет 24 В.
Благодаря КПД до 85% и бесфановой конструкции серия рассчитана на работу при температуре корпуса от -35 до +70 °C при естественной конвекции. Устройство подходит для применения в сухих и влажных условиях, а версии с IP67 — для влажных мест установки.
Серия оснащена функцией трехрежимного диммирования, поддерживающей управление аналоговым напряжением 1–10 В, ШИМ-сигналом 10 В или сопротивлением. Подключение выполняется напрямую к светодиодной нагрузке.
Таблица расшифровки параметров модели LPF-16D-24
| Параметр | Значение |
|---|
| Номинальное выходное напряжение | 24 В |
| Номинальный выходной ток | 0,67 А |
| Номинальная мощность | 16,08 Вт |
| Диапазон напряжения в постоянном токовом режиме | 28–35 В |
| Диапазон регулирования выходного тока | 13,2–24 В |
| Токовая погрешность | ±5,0% |
| Пульсации тока | 5,0% максимум при номинальном токе |
| КПД типовой | 84,5% |
Входные параметры
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 90–305 В переменного тока, 127–431 В постоянного тока |
| Диапазон частоты | 47–63 Гц |
| Коэффициент мощности | Не менее 0,97 при 115 В AC, не менее 0,95 при 230 В AC, не менее 0,92 при 277 В AC при полной нагрузке |
| Типовой КПД | 84,5% |
| Потребляемый ток | 0,25 А при 230 В AC |
| Пусковой ток | 45 А, длительность импульса 200 мкс, измерение при 50% Ipeak на 230 В AC |
| Ток утечки | Менее 0,75 мА при 240 В AC |
| Допустимое число устройств на автоматическом выключателе 16 А | 14 устройств для автомата типа B, 24 устройства для автомата типа C при 230 В AC |
Выходные параметры
| Параметр | Значение |
|---|
| Выходное напряжение | 24 В |
| Диапазон напряжения | 28–35 В |
| Номинальный ток | 0,67 А |
| Номинальная мощность | 16,08 Вт |
| Диапазон постоянного тока | 13,2–24 В |
| Точность установки тока | ±5,0% |
| Пульсации выходного тока | 5,0% максимум при номинальном токе |
| Регион стабилизации тока | Постояннотоковый режим с ограничением по напряжению в зависимости от конфигурации нагрузки |
Защита
| Параметр | Значение |
|---|
| Перегрузка | 95–108%, режим ограничения постоянного тока, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | Отключение выходного напряжения с защелкой, восстановление после повторной подачи питания |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Эксплуатационные условия
| Параметр | Значение |
|---|
| Рабочая температура | Tcase от -35 до +70 °C |
| Температура корпуса при максимальной нагрузке | Tcase = +70 °C |
| Рабочая влажность | 20–95% RH без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10–500 Гц, 2G, по 12 минут на цикл, суммарно 72 минуты по осям X, Y, Z |
| Снижение нагрузки при низком входном напряжении | Требуется согласно статической характеристике |
| Снижение нагрузки при высоте более 2000 м | 3,5 °C/1000 м для моделей без вентилятора |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
|---|
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты излучения | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥55%, BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| Стандарты устойчивости | BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547, уровень light industry, импульсная помехоустойчивость линия-линия 2 кВ, EAC TP TC 020 |
| Стандарты безопасности | UL8750, CSA C22.2 No. 250.0-08, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 independent, BS EN/EN62384, EAC TP TC 004, GB19510.1, GB19510.14 approved, IP67 optional; design refer to UL60950-1 |
Надежность
| Параметр | Значение |
|---|
| MTBF | 3572,8 тыс. ч минимум по Telcordia SR-332 (Bellcore); 391,6 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Типичный срок службы | Более 50000 часов при Tcase около 70 °C или ниже |
Габаритные и монтажные данные
| Параметр | Значение |
|---|
| Габариты | 148 × 40 × 32 мм |
| Допуск | ±1 мм |
| Длина входных проводов | 300 ±20 мм |
| Длина выходных проводов | 300 ±20 мм |
| Рекомендуемое положение монтажа | Согласно монтажной схеме, с обеспечением естественной конвекции |
| Инструкция по установке | См. руководство по установке производителя |
Подключение проводов
| Провод | Назначение |
|---|
| Синий | AC/N |
| Коричневый | AC/L |
| Красный | +V |
| Чёрный | -V |
| Фиолетовый | DIM+ |
| Розовый | DIM- |
Диммирование
Устройство поддерживает трехрежимное диммирование между выводами DIM+ и DIM-:
- подача дополнительного напряжения 1–10 В DC;
- подача дополнительного ШИМ-сигнала 10 В с частотой 100 Гц – 3 кГц;
- подача дополнительного сопротивления.
Ток источника сигнала диммирования от внутреннего питания составляет 100 мкА типично. Для синхронного диммирования сопротивление выбирается по количеству драйверов N.
Не допускается соединение DIM- с -V.
Упаковка
| Параметр | Значение |
|---|
| Масса одного изделия | 0,21 кг |
| Количество в упаковке | 40 шт. |
| Масса упаковки | 9,4 кг |
| Объем упаковки | 1,02 куб. фута |
Примечания
- Все параметры, не оговоренные отдельно, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием 12-дюймовой витой пары, нагруженной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает разброс установки, стабилизацию по линии и по нагрузке.
- При низком входном напряжении возможно снижение номинальной нагрузки.
- Время запуска измеряется при первом холодном включении; повторное включение/выключение может увеличить время запуска.
- Источником света считается часть конечного изделия; излучаемые помехи определяются на уровне всей установки.
- Для соответствия последним требованиям ErP драйвер может использоваться только после выключателя, не подключенного постоянно к сети.
- При температуре корпуса Tcase, особенно в точке tc, около 70 °C или ниже обеспечивается типичный срок службы более 50000 часов.
- Для применения и замечаний по влагозащите следует обращаться к руководству пользователя перед использованием.
