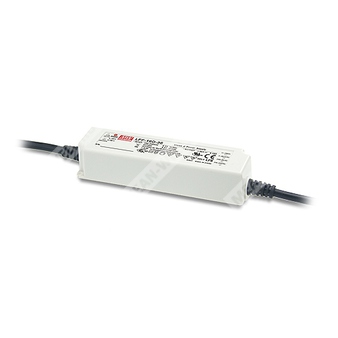

LPF-16D-30 - источник питания для светодиодных светильников с постоянным током и функцией диммирования 3 в 1.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| LPF | Серия светодиодных источников питания Mean Well |
| 16D | Серия на 16 Вт, с функцией диммирования |
| 30 | Номинальное выходное напряжение 30 В |
Назначение и особенности
LPF-16D-30 представляет собой AC/DC источник питания для светодиодов мощностью 16 Вт с режимом стабилизации постоянного тока. Изделие предназначено для прямого питания светодиодных модулей и светильников, где требуется регулируемый ток при номинальном выходном напряжении 30 В. Серия рассчитана на работу в системах освещения с диммированием 3 в 1: аналоговым напряжением 1...10 В, PWM-сигналом 10 В или резистивным управлением.
Корпус выполнен в пластиковом исполнении с классом защиты II. Источник оснащён активной коррекцией коэффициента мощности, имеет класс 2 по электробезопасности, стандартное исполнение с уровнем защиты IP30 и опциональное полностью залитое исполнение IP67. Охлаждение — естественная конвекция без вентилятора. Серия пригодна для применения в сухих и влажных помещениях, а также, в исполнениях с IP67, во влажных и наружных зонах.
Области применения
- Светодиодные downlight-светильники
- Светодиодные прожекторы
- Декоративное светодиодное освещение
- Светодиодное туннельное освещение
Основные особенности
- Режим выхода: стабилизация постоянного тока
- Пластиковый корпус с конструкцией класса II
- Встроенная активная коррекция коэффициента мощности
- Класс 2 по электробезопасности
- Стандартное исполнение IP30, опционально IP67 с полной герметизацией
- Функция диммирования 3 в 1
- Типичный срок службы более 50000 часов
Выход
| Параметр | Значение |
|---|
| Номинальное выходное напряжение | 30 В |
| Диапазон выходного напряжения | 34...40 В |
| Номинальный выходной ток | 0,54 А |
| Номинальная мощность | 16,2 Вт |
| Режим стабилизации | Постоянный ток |
| Допуск по току | ±5,0% |
| Пульсации тока | 5,0% максимум при номинальном токе |
| Область стабилизации постоянного тока | 16,5...30 В |
| Защита от перегрузки | 95...108% |
| Режим перегрузки | Ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Защита от короткого замыкания | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | Шунтирование и блокировка выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Вход
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 90...305 В переменного тока, 127...431 В постоянного тока |
| Диапазон входной частоты | 47...63 Гц |
| Коэффициент мощности | PF ≥ 0,97 при 115 В AC; PF ≥ 0,95 при 230 В AC; PF ≥ 0,92 при 277 В AC, при полной нагрузке |
| Коэффициент гармонических искажений | < 20% при нагрузке ≥60% для 115 В AC и 230 В AC; < 20% при нагрузке ≥75% для 277 В AC |
| Входной ток | 0,4 А / 115 В AC; 0,25 А / 230 В AC; 0,2 А / 277 В AC |
| Пусковой ток | 45 А, twidth=200 мкс, измерение при 50% Ipeak на 230 В AC; соответствует NEMA 410 |
| Максимальное число источников на автомате 16 А | 14 шт. для автомата типа B / 24 шт. для автомата типа C при 230 В AC |
| Ток утечки | < 0,75 мА / 240 В AC |
| Время запуска | 1500 мс, 80 мс / 115 В AC; 500 мс, 80 мс / 230 В AC |
| Время удержания | 16 мс / 230 В AC; 16 мс / 115 В AC |
Защита и характеристики эксплуатации
| Параметр | Значение |
|---|
| Рабочая температура корпуса | Tcase = -35...+70 °C |
| Максимальная температура корпуса | Tcase = +70 °C |
| Рабочая влажность | 20...95% RH, без конденсации |
| Температура и влажность хранения | -40...+80 °C, 10...95% RH |
| Температурный коэффициент | ±0,03%/°C (0...50 °C) |
| Вибрация | 10...500 Гц, 2G, по 12 мин/цикл, в течение 72 мин по осям X, Y, Z |
| Снижение параметров при высоте над уровнем моря | Для моделей без вентилятора: 3,5 °C/1000 м при высоте выше 2000 м |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
|---|
| Испытательное напряжение изоляции | I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥55%, BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547; уровень light industry; импульсная помехоустойчивость Line-Line 2 кВ; EAC TP TC 020 |
| Стандарты безопасности | UL8750, CSA C22.2 No. 250.0-08, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 independent, BS EN/EN62384, EAC TP TC 004, GB19510.1, GB19510.14; IP67 — опционально; конструкция по UL60950-1 |
Надёжность, размеры и упаковка
| Параметр | Значение |
|---|
| MTBF | 3572,8 тыс. ч минимум по Telcordia SR-332 (Bellcore); 391,6 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 148 × 40 × 32 мм (Д × Ш × В) |
| Масса | 0,21 кг |
| Упаковка | 40 шт. / 9,4 кг / 1,02 куб. фута |
Примечания
- Все параметры, не оговорённые особо, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- См. раздел «Методы управления светодиодным модулем».
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, регулирование по линии и по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки. См. раздел «Статическая характеристика».
- Время установки измеряется при первом холодном запуске. Повторное включение/выключение может увеличить время установки.
- Источник питания рассматривается как компонент, работающий совместно с конечным оборудованием. Поскольку ЭМС зависит от полного монтажа, производитель конечного изделия должен повторно оценить соответствие директиве ЭМС на уровне всей установки.
- Для выполнения требований актуального регулирования ErP данный светодиодный драйвер должен использоваться только после выключателя, без постоянного подключения к сети.
- Типичный срок службы более 50000 часов обеспечивается при температуре Tcase, особенно в точке tc (или TMP по DLC), около 70 °C или ниже.
- Для любой прикладной информации и замечаний по установке функции влагозащиты IP следует обращаться к руководству пользователя перед применением.
Дополнительные сведения по диммированию
Изменение уровня выходного тока реализуется между входами DIM+ и DIM- одним из трёх способов: подачей постоянного напряжения 1...10 В DC, PWM-сигнала 10 В либо подключением переменного сопротивления. Управляющий ток от источника питания составляет 100 мкА тип. Прямое подключение к светодиодам рекомендуется; использование с дополнительными драйверами не предусмотрено.
Для перевода светильника в режим 0% яркости рекомендуется применять схему с выключателем и реле. Размыкание цепи питания обеспечивает полное отключение светильника, а диммирование выполняется внешним регулятором.
