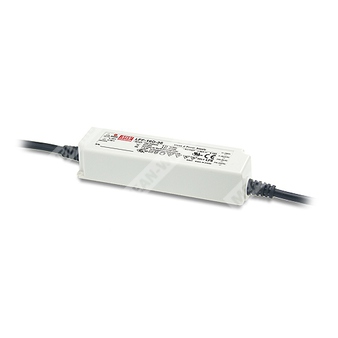

LPF-16D-36 - 16-ваттный AC/DC драйвер светодиодов с постоянным током и 3-в-1 диммированием.
Расшифровка партномера
| Позиция | Расшифровка |
| LPF | Серия драйверов светодиодов MEAN WELL LPF |
| 16D | Номинальная мощность 16 Вт, исполнение с диммированием |
| 36 | Номинальное выходное напряжение 36 В |
Назначение и общая характеристика
LPF-16D-36 представляет собой источник питания для светодиодных нагрузок в режиме стабилизации тока. Устройство предназначено для прямого питания светодиодов и светодиодных светильников, где требуется постоянный ток, высокая эффективность, широкий диапазон входного напряжения и возможность внешнего регулирования яркости.
Серия рассчитана на работу от сети переменного и постоянного тока, имеет встроенную коррекцию коэффициента мощности, класс II по конструкции корпуса, исполнение с естественным охлаждением без вентилятора и поддерживает 3-в-1 диммирование: аналоговым напряжением 1…10 В, ШИМ-сигналом 10 В или переменным резистором.
Область применения
- светодиодные светильники общего освещения;
- светодиодные прожекторы;
- декоративное светодиодное освещение;
- туннельное освещение.
Особенности
- режим стабилизации выходного тока;
- пластиковый корпус с конструкцией класса II;
- встроенная активная коррекция коэффициента мощности;
- класс защиты устройства класса 2;
- стандартное исполнение с уровнем защиты IP30, опционально IP67 с полной герметизацией;
- функция 3-в-1 диммирования;
- типовой срок службы более 50 000 часов;
- питание от сети переменного и постоянного тока;
- подходит для работы в сухих и влажных условиях;
- фанлесс-конструкция для охлаждения естественной конвекцией.
Электрические параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 36 В |
| Диапазон выходного напряжения | 19,8…36 В |
| Номинальный выходной ток | 0,45 А |
| Номинальная мощность | 16,2 Вт |
| Регион постоянного тока | 19,8…36 В |
| Допуск по току | ±5,0% |
| Пульсации выходного тока | 5,0% max. при номинальном токе |
| Ограничение по перегрузке | 95…108% |
| Режим перегрузки | Ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Защита от короткого замыкания | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | Отключение выходного напряжения с последующим восстановлением после повторного включения |
| Защита от перегрева | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90…305 В AC, 127…431 В DC |
| Диапазон входной частоты | 47…63 Гц |
| Коэффициент мощности | PF ≥ 0,97 при 115 В AC; PF ≥ 0,95 при 230 В AC; PF ≥ 0,92 при 277 В AC, при полной нагрузке |
| Коэффициент гармонических искажений | THD < 20% при нагрузке ≥60% для 115/230 В AC; THD < 20% при нагрузке ≥75% для 277 В AC |
| Ток потребления | 0,25 А при 230 В AC |
| Пусковой ток | 45 А, длительность 200 мкс, измерение при 50% Ipeak, 230 В AC, по NEMA 410 |
| Ток утечки | <0,75 мА / 240 В AC |
| Время запуска | 1500 мс, 80 мс / 115 В AC; 500 мс, 80 мс / 230 В AC |
| Время удержания | 16 мс / 230 В AC; 16 мс / 115 В AC |
Параметры эффективности и характеристики нагрузки
| Параметр | Значение |
| КПД | 85% тип. для модели 36 В |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Снижение нагрузки при низком входном напряжении | Требуется понижение номинала, см. характеристики статической нагрузки |
| Диапазон постоянного тока | 19,8…36 В |
| Поведение по нагрузке | Работа в режиме стабилизации тока в постоянной области; максимальное напряжение на выходе зависит от конфигурации конечной системы |
Защита и надежность
| Параметр | Значение |
| Защита от перегрузки | 95…108% |
| Защита от короткого замыкания | Hiccup-режим с автоматическим восстановлением |
| Защита от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева | Отключение выхода, автоматическое восстановление после охлаждения |
| MTBF | 3572,8 тыс. ч min. по Telcordia SR-332 (Bellcore); 391,6 тыс. ч min. по MIL-HDBK-217F (25 °C) |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура корпуса | -35…+70 °C |
| Максимальная температура корпуса | Tcase = +70 °C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10…95% RH |
| Вибрация | 10…500 Гц, 2G, 12 мин./цикл, 72 мин. по осям X, Y, Z |
| Поправка по высоте | Снижение допустимой температуры окружающей среды 3,5 °C/1000 м для фанлесс-моделей при высоте более 2000 м |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Стойкость к ЭМС | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547; уровень light industry; импульсная помехоустойчивость line-line 2 кВ; EAC TP TC 020 |
| Излучаемые помехи | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥55%; BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020 |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | UL8750, CSA C22.2 No. 250.0-08, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 independent, BS EN/EN62384, EAC TP TC 004, GB19510.1, GB19510.14 |
Светотехнические и диммирующие характеристики
| Параметр | Значение |
| Функция диммирования | 3-в-1 |
| Управляющий сигнал | 1…10 В DC, 10 В PWM, сопротивление |
| Диапазон PWM | 100 Гц…3 кГц |
| Ток источника диммирования | 100 мкА тип. |
| Примечание по подключению | DIM- не подключать к -V |
| Режим затемнения до 0% | Рекомендуется применение выключателя и реле; возможна реализация через регулирующий орган |
Механические данные
| Параметр | Значение |
| Габариты | 148 × 40 × 32 мм |
| Длина выводов | 300 ± 20 мм |
| Чехол | Корпус № LPF-16A |
| Тип корпуса | Пластиковый |
| Степень защиты | IP30, опционально IP67 при полной герметизации |
| Рекомендуемое направление монтажа | Указано в механической схеме |
Проводники
| Цепь | Цвет | Назначение |
| AC/N | Синий | Сеть переменного тока, нейтраль |
| AC/L | Коричневый | Сеть переменного тока, фаза |
| +V | Красный | Положительный выход |
| -V | Чёрный | Отрицательный выход |
| DIM+ | Фиолетовый | Управление диммированием |
| DIM- | Розовый | Управление диммированием |
Упаковка
| Параметр | Значение |
| Масса изделия | 0,21 кг |
| Количество в упаковке | 40 шт. |
| Масса упаковки | 9,4 кг |
| Объем упаковки | 1,02 CUFT |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- Для режима работы светодиодного модуля следует обращаться к разделу о способах управления светодиодной нагрузкой.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает погрешность установки, регулирование по линии и по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки; см. раздел статических характеристик.
- Время запуска измеряется при первом холодном включении; повторные включения/выключения могут увеличивать время запуска.
- Драйвер рассматривается как компонент, работающий в составе конечного оборудования; окончательная ЭМС должна подтверждаться для готового изделия.
- Для соответствия актуальным требованиям ErP светильник должен подключаться через выключатель без постоянного подключения к сети.
- Типовой срок службы более 50 000 часов обеспечивается при температуре корпуса Tcase, особенно в точке tc (или TMP по DLC), около 70 °C либо ниже.
- Для применения на высоте более 2000 м требуется учёт снижения температурного допуска.
- Перед применением следует учитывать указания по установке и обеспечению водозащиты.
