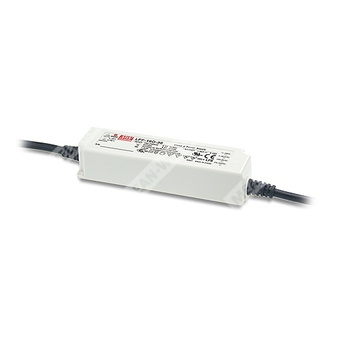

LPF-16D-42 - источник питания для светодиодов постоянного тока на 42 В с функцией 3-в-1 диммирования.
Расшифровка партномера
| Позиция | Обозначение | Расшифровка |
| Серия | LPF | Серия светодиодных драйверов MEAN WELL |
| Исполнение | 16D | Модель мощностью 16 Вт с функцией диммирования |
| Номинальное выходное напряжение | 42 | 42 В |
Назначение и общие сведения
LPF-16D-42 — это 16-ваттный AC/DC светодиодный драйвер с режимом стабилизации выходного тока. Устройство рассчитано на питание светодиодных светильников и работает в диапазоне сетевого питания 90…305 В AC или 127…431 В DC. Для серии предусмотрено 3-в-1 диммирование, что позволяет регулировать уровень света сигналом постоянного напряжения, ШИМ-сигналом либо переменным резистором.
Серия выполнена в пластиковом корпусе с конструкцией класса II, оснащена активной коррекцией коэффициента мощности и относится к источникам питания класса 2. Стандартное исполнение имеет степень защиты IP30, а также доступна опциональная полностью залитая версия IP67.
Области применения
- светодиодные downlight-светильники;
- светодиодные прожекторы;
- декоративное светодиодное освещение;
- светодиодное туннельное освещение.
Особенности
- режим стабилизации постоянного тока;
- пластиковый корпус с конструкцией класса II;
- встроенная активная коррекция коэффициента мощности;
- источник питания класса 2;
- стандартное исполнение IP30, опционально IP67 при полной герметизации;
- функция 3-в-1 диммирования;
- типичный срок службы более 50 000 часов;
- диапазон температуры корпуса при работе: от -35 до +70 °C;
- охлаждение за счет естественной конвекции, без вентилятора.
Электрические параметры
| Параметр | Значение |
| Номинальная мощность | 16 Вт |
| Режим работы | Постоянный ток |
| Диапазон сетевого напряжения | 90…305 В AC; 127…431 В DC |
| Диапазон частоты сети | 47…63 Гц |
| Коэффициент мощности | не менее 0,97 при 115 В AC; не менее 0,95 при 230 В AC; не менее 0,92 при 277 В AC, при полной нагрузке |
| КНИ | менее 20% при нагрузке не менее 60% для 115 В AC и 230 В AC; менее 20% при нагрузке не менее 75% для 277 В AC |
| Типовой КПД | 85% |
| Потребляемый ток | 0,4 А при 115 В AC; 0,25 А при 230 В AC; 0,2 А при 277 В AC |
| Пусковой ток | 45 А, длительность 200 мкс, измерение при 50% Ipeak, 230 В AC, по NEMA 410 |
| Ток утечки | менее 0,75 мА при 240 В AC |
| Допустимое число источников на автоматическом выключателе 16 А | 14 устройств при автомате типа B; 24 устройства при автомате типа C, при 230 В AC |
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 42 В |
| Диапазон выходного напряжения | 46…54 В |
| Номинальный выходной ток | 0,39 А |
| Номинальная выходная мощность | 16,38 Вт |
| Диапазон постоянного тока | 23,1…42 В |
| Допуск по току | ±5,0% |
| Пульсации тока | 5,0% максимум при номинальном токе |
| Ограничение по перенагрузке | 95…108% |
Защитные функции
| Параметр | Значение |
| Перегрузка | Режим ограничения постоянного тока, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Пуск с прерывистым режимом, автоматическое восстановление после устранения неисправности |
| Перенапряжение | Отключение выходного напряжения, повторное включение питания для восстановления |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура корпуса | -35…+70 °C |
| Максимальная температура корпуса | +70 °C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 2G, 12 мин./цикл, общая продолжительность 72 мин. по осям X, Y, Z |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Испытательное напряжение | Вход-выход: 3,75 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты излучения | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 класс C при нагрузке не менее 55%; BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020 |
| Устойчивость к помехам | BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547, уровень для light industry, импульсная помехоустойчивость линия-линия 2 кВ; EAC TP TC 020 |
| Стандарты безопасности | UL8750; CSA C22.2 No.250.0-08; ENEC BS EN/EN61347-1; BS EN/EN61347-2-13 independent; BS EN/EN62384; EAC TP TC 004; GB19510.1; GB19510.14; IP67 опционально; конструкция по UL60950-1 |
MTBF
| Метод расчета | Telcordia SR-332 (Bellcore) |
| Минимальный MTBF | 3572,8 тыс. часов |
| Метод расчета | MIL-HDBK-217F (25 °C) |
| Минимальный MTBF | 391,6 тыс. часов |
Размеры и конструктив
| Параметр | Значение |
| Габариты | 148 × 40 × 32 мм |
| Корпус | LPF-16A |
| Степень защиты | IP30; опционально IP67 |
| Исполнение корпуса | Пластиковый корпус, класс II |
| Рекомендуемое положение монтажа | По монтажной схеме производителя |
| Кабели со стороны сети | SJOW 17AWG×2C или H05RN-F ×2, 1,0 мм² |
| Кабели со стороны нагрузки | SJTW 18AWG×4C |
| Выводы | AC/N (синий), AC/L (коричневый), +V (красный), -V (чёрный), DIM+ (фиолетовый), DIM- (розовый) |
Упаковка
| Масса одного изделия | 0,21 кг |
| Количество в коробке | 40 шт. |
| Масса упаковки | 9,4 кг |
| Объём упаковки | 1,02 CUFT |
Функция диммирования
Регулирование выходного тока выполняется между входами DIM+ и DIM- тремя способами:
- добавочное постоянное напряжение 1…10 В DC;
- добавочный ШИМ-сигнал 10 В с частотой 100 Гц…3 кГц;
- добавочное сопротивление.
Источник тока для цепи диммирования от внутреннего питания составляет 100 мкА тип.
При уменьшении яркости светильника до 0% допускается применение схемы с выключателем и реле для полного включения и отключения светильника.
Примечания
| 1 | Если не указано иное, параметры измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C. |
| 2 | См. раздел по методам питания светодиодного модуля. |
| 3 | Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ. |
| 4 | Допуск включает технологический разброс установки, регулирование по линии и нагрузке. |
| 5 | При низком входном напряжении может потребоваться понижение нагрузки. |
| 6 | Время включения измеряется при первом холодном запуске. Повторные включения и выключения могут увеличить время запуска. |
| 7 | Источник питания является компонентом, предназначенным для работы в составе конечного оборудования; при этом ЭМС должна подтверждаться повторно на уровне конечной установки. |
| 8 | Для соответствия актуальному регламенту ErP для осветительных приборов драйвер может применяться только за выключателем, без постоянного подключения к сети. |
| 9 | Типичный ресурс более 50 000 часов достигается при температуре Tcase, особенно в точке tc (или TMP по DLC), около 70 °C и ниже. |
| 10 | См. гарантийное заявление на сайте MEAN WELL. |
| 11 | Для высоты свыше 2000 м снижение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м для бесвентиляторных моделей и 5 °C на 1000 м для моделей с вентилятором. |
| 12 | Перед применением следует ознакомиться с руководством пользователя, особенно для вариантов с IP-защитой и водонепроницаемым монтажом. |
