LPF-16D-54

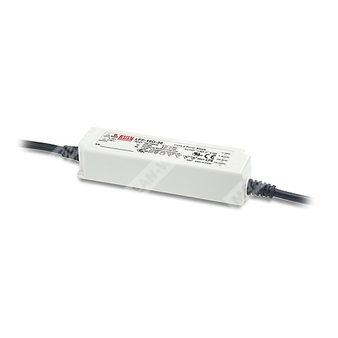

LPF-16D-54 - 16-ваттный AC/DC светодиодный драйвер постоянного тока для светодиодных систем освещения.
Расшифровка партномера
| Позиция в обозначении | Значение |
| LPF | Серия источников питания MEAN WELL для светодиодных нагрузок |
| 16D | Мощность 16 Вт, исполнение с функцией диммирования 3 в 1 |
| 54 | Номинальное выходное напряжение 54 В |
Назначение
LPF-16D-54 представляет собой AC/DC светодиодный драйвер с режимом стабилизации тока, предназначенный для питания светодиодных модулей и светильников. Модель рассчитана на работу от широкого диапазона входного напряжения и применяется в светодиодной архитектурной, декоративной и туннельной подсветке, а также в прожекторных и downlight-решениях.
Особенности
- Выход в режиме стабилизации тока.
- Пластиковый корпус с конструкцией Class II.
- Встроенная активная коррекция коэффициента мощности.
- Источник питания класса 2.
- Стандартное исполнение с уровнем защиты IP30, опционально IP67 при полной герметизации.
- Функция диммирования 3 в 1.
- Типичный срок службы более 50 000 часов.
Области применения
- Светодиодные downlight-светильники.
- Светодиодные прожекторы.
- Светодиодное декоративное освещение.
- Светодиодное туннельное освещение.
Описание
Серия LPF-16D представляет собой 16-ваттные AC/DC светодиодные драйверы с выходом постоянного тока. Модель LPF-16D-54 работает от сети переменного тока 90...305 В AC и допускает питание от 127...431 В DC. Для серии доступны исполнения с различным номинальным выходным напряжением в диапазоне от 12 до 54 В. Благодаря КПД до 85% и безвентиляторной конструкции изделие рассчитано на работу при температуре корпуса от -35 до +70 °C при свободной конвекции воздуха. Серия пригодна для применения в сухих и влажных условиях, а опциональное исполнение с IP67 допускает использование во влажных местах.
Драйвер оснащен функцией диммирования 3 в 1, позволяющей регулировать выходной ток с помощью входа DIM+ / DIM- посредством подаваемого напряжения 1...10 В DC, ШИМ-сигнала 10 В или переменного резистора. Для корректной работы рекомендуется прямое подключение к светодиодной нагрузке. Диммирующий вход питается источником тока порядка 100 мкА (тип.).
Таблица параметров
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 54 В |
| Диапазон выходного напряжения | 59...66 В |
| Номинальный ток | 0,3 А |
| Номинальная мощность | 16,2 Вт |
| Диапазон стабилизации тока | 29,7...54 В |
| Допуск по току | ±5,0% |
| Пульсации тока | 5,0% максимум при номинальном токе |
| Защита от перегрузки по току | 95...108% |
| Режим перегрузки по току | Ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Защита от короткого замыкания | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | Шатдаун и защелкивание выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90...305 В AC, 127...431 В DC |
| Диапазон частоты | 47...63 Гц |
| Коэффициент мощности | PF ≥ 0,97 при 115 В AC; PF ≥ 0,95 при 230 В AC; PF ≥ 0,92 при 277 В AC, при полной нагрузке |
| КПД | 84,5% |
| Потребляемый ток | 0,4 А / 115 В AC; 0,25 А / 230 В AC; 0,2 А / 277 В AC |
| Пусковой ток | 45 А, длительность импульса 200 мкс, измерено при 50% Ipeak на 230 В AC, по NEMA 410 |
| Ток утечки | < 0,75 мА / 240 В AC |
| Время запуска | 1500 мс, 80 мс / 115 В AC; 500 мс, 80 мс / 230 В AC |
| Время удержания | 16 мс / 230 В AC, 16 мс / 115 В AC |
Эксплуатация и окружающая среда
| Параметр | Значение |
| Рабочая температура корпуса | -35...+70 °C |
| Максимальная температура корпуса | +70 °C |
| Рабочая влажность | 20...95% RH, без конденсации |
| Температура и влажность хранения | -40...+80 °C, 10...95% RH |
| Температурный коэффициент | ±0,03%/°C (0...50 °C) |
| Вибрация | 10...500 Гц, 2G, по 12 мин./цикл, общая длительность 72 мин. по осям X, Y, Z |
ЭМС и безопасность
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥55%; BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| Устойчивость к помехам | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547, уровень light industry, импульсная помехоустойчивость линия-линия 2 кВ, EAC TP TC 020 |
| Стандарты безопасности | UL8750, CSA C22.2 No. 250.0-08, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 independent, BS EN/EN62384, EAC TP TC 004, GB19510.1, GB19510.14 approved, IP67 optional; Design refer to UL60950-1 |
Надежность
| Параметр | Значение |
| MTBF | 3572,8 тыс. ч минимум по Telcordia SR-332 (Bellcore); 391,6 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Механические параметры
| Параметр | Значение |
| Габариты | 148 × 40 × 32 мм (Д × Ш × В) |
| Масса | 0,21 кг |
| Упаковка | 40 шт. / 9,4 кг / 1,02 куб. фута |
| Исполнение корпуса | Пластиковый корпус, класс II |
| Степень защиты | IP30 в стандартном исполнении, опционально IP67 при полной герметизации |
Диммирование
Функция 3 в 1 обеспечивает регулирование яркости тремя способами между выводами DIM+ и DIM-:
- подача 1...10 В DC;
- подача 10 В ШИМ-сигнала с частотой 100 Гц...3 кГц;
- подключение переменного резистора.
Не допускается соединение DIM- с -V. Источник тока диммирующего входа: 100 мкА тип.
Примечания
| 1 | Все параметры, не оговоренные особо, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C. |
| 2 | См. раздел по методам управления светодиодным модулем. |
| 3 | Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельно включенными конденсаторами 0,1 мкФ и 47 мкФ. |
| 4 | Допуск включает допуск установки, регулирование по линии и по нагрузке. |
| 5 | При низком входном напряжении может потребоваться снижение нагрузки. См. раздел «Статическая характеристика». |
| 6 | Время запуска измеряется при первом холодном включении. Повторные включения/выключения могут увеличить время запуска. |
| 7 | Изделие является компонентом, работающим в составе конечного оборудования; ЭМС следует подтверждать на уровне окончательной системы. |
| 8 | Для соответствия требованиям актуального регламента ErP для осветительных приборов драйвер должен использоваться за выключателем, не имеющим постоянного соединения с сетью. |
| 9 | Типичный срок службы более 50 000 часов обеспечивается при температуре корпуса Tcase, особенно в точке tc (или TMP по DLC), около 70 °C или ниже. |
| 10 | См. гарантийное заявление на сайте MEAN WELL. |
| 11 | При высоте эксплуатации выше 2000 м снижение температуры окружающей среды составляет 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором. |
| 12 | Перед применением следует ознакомиться с руководством пользователя и указаниями по монтажу и обеспечению влагозащиты. |
