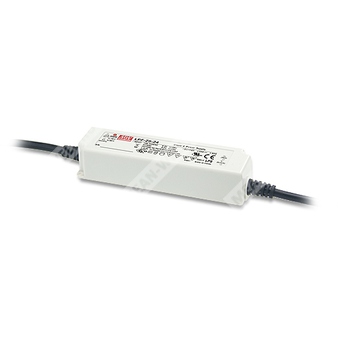

LPF-25-12 - светодиодный драйвер AC/DC на 25 Вт для питания LED-нагрузок в режимах постоянного напряжения и постоянного тока.
Серия: LPF-25
Назначение: источник питания для светодиодных светильников и модулей, работающий в режимах постоянного напряжения и постоянного тока.
Расшифровка партномера
| Обозначение | Значение |
| LPF | Серия светодиодных драйверов Mean Well |
| 25 | Номинальная мощность 25 Вт |
| 12 | Номинальное выходное напряжение 12 В |
Описание
LPF-25-12 представляет собой AC/DC светодиодный драйвер мощностью 25 Вт с двойным режимом работы: постоянное напряжение и постоянный ток. Устройство предназначено для питания светодиодных нагрузок, где требуется стабилизированное выходное напряжение 12 В или работа в зоне ограничения тока. Драйвер рассчитан на питание от сети переменного тока в широком диапазоне и применяется в осветительных системах, рассчитанных на эксплуатацию в сухих, влажных и мокрых зонах.
Особенности
- Режимы работы: постоянное напряжение и постоянный ток.
- Пластиковый корпус с исполнением класса II.
- Встроенная активная коррекция коэффициента мощности.
- Источник питания класса 2.
- Полная герметизация с уровнем защиты IP67.
- Типовой срок службы более 50 000 часов.
- Предназначен для работы в условиях свободной конвекции воздуха.
Применение
- Панельное светодиодное освещение.
- Светодиодные светильники типа downlight.
- Декоративное светодиодное освещение.
- Светодиодное туннельное освещение.
- Бегущие и информационные знаки.
Параметры
Выход
| Параметр | Значение |
| Выходное напряжение | 12 В |
| Диапазон выходного напряжения | 6,6 ~ 12 В |
| Номинальный выходной ток | 2,1 А |
| Номинальная выходная мощность | 25,2 Вт |
| Пульсации и шум | 150 мВ п-п |
| Допуск по выходному напряжению | ±4,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±2,0% |
| Диапазон режима постоянного тока | 15 ~ 18 В |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 305 В переменного тока, 127 ~ 431 В постоянного тока |
| Диапазон входной частоты | 47 ~ 63 Гц |
| Коэффициент мощности | PF ≥ 0,97 при 115 В AC, PF ≥ 0,95 при 230 В AC, PF ≥ 0,92 при 277 В AC, при полной нагрузке |
| Типовой КПД | 84% |
| Потребляемый ток | 0,4 А / 115 В AC; 0,25 А / 230 В AC; 0,2 А / 277 В AC |
| Пусковой ток | 50 А, длительность импульса 200 мкс, измерение на уровне 50% Ipeak при 230 В AC |
| Ток утечки | < 0,75 мА / 240 В AC |
| Максимальное число источников на автомат 16 А | 12 шт. для автомата типа B; 21 шт. для автомата типа C при 230 В AC |
Защита
| Параметр | Значение |
| Перегрузка по току | Ограничение тока с автоматическим восстановлением после устранения аварии |
| Короткое замыкание | Режим hiccup с автоматическим восстановлением после устранения аварии |
| Перенапряжение | 15 ~ 18 В |
| Перегрев | Выходное напряжение отключается, восстановление после снижения температуры |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура корпуса | -35 ~ +70 °C |
| Максимальная температура корпуса | Tcase = +70 °C |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 5G, 12 мин./цикл, период 72 мин. по осям X, Y, Z |
ЭМС и безопасность
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Иммунитет ЭМС | Соответствует BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547; light industry level; surge immunity Line-Line 2 кВ; EAC TP TC 020 |
| Эмиссия ЭМС | Соответствует BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥50%; BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| Стандарты безопасности | UL8750, CSA C22.2 No. 250.0-08; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 independent, BS EN/EN62384; J61347-1, J61347-2-13; EAC TP TC 004; GB19510.1; GB19510.14; IP67 approved; Design refer to UL60950-1 |
Прочие параметры
| Параметр | Значение |
| Средняя наработка на отказ | 3574,2 тыс. ч минимум по Telcordia SR-332 (Bellcore); 391,6 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 148 × 40 × 32 мм (Д × Ш × В) |
| Масса | 0,36 кг |
| Упаковка | 40 шт. / 15,4 кг / 1,02 CUFT |
Примечания
| № | Содержание |
| 1 | Все параметры, не оговоренные особо, измеряются при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C. |
| 2 | См. раздел по способам управления светодиодным модулем. |
| 3 | Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершённой параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ. |
| 4 | Допуск включает разброс при настройке, линейную стабилизацию и стабилизацию по нагрузке. |
| 5 | При низком входном напряжении может потребоваться дерейтинг. См. раздел статической характеристики. |
| 6 | Время установления измеряется при первом холодном пуске. Частые включения и выключения могут увеличивать время установления. |
| 7 | Источник питания рассматривается как компонент, работающий в составе конечного оборудования. Из-за влияния монтажа конечный производитель обязан повторно подтвердить соответствие ЭМС на уровне готового изделия. |
| 8 | Для выполнения требований актуального регламента ErP для светильников данный светодиодный драйвер допускается применять только после выключателя, не имеющего постоянного подключения к сети. |
| 9 | Типовой срок службы более 50 000 часов обеспечивается при температуре Tcase, особенно в контрольной точке tc (или TMP по DLC), около 70 °C либо ниже. |
| 10 | Сведения о гарантии приведены на веб-сайте производителя. |
| 11 | Снижение допустимой температуры окружающей среды при высоте более 2000 м: 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором. |
| 12 | Перед применением следует ознакомиться с руководством пользователя, особенно в части монтажа и обеспечения водозащиты. |
