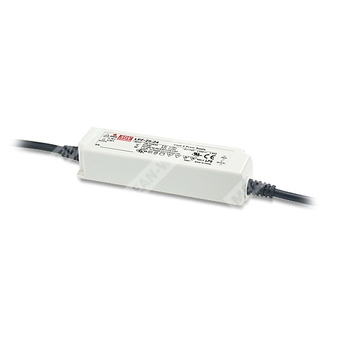

LPF-25-15 - светодиодный драйвер 25 Вт с выходом постоянного напряжения и постоянного тока для LED-применений.
Расшифровка партномера
| Позиция |
Значение |
| LPF |
Серия источников питания Mean Well для светодиодных нагрузок, защищённое исполнение |
| 25 |
Номинальная мощность 25 Вт |
| 15 |
Номинальное выходное напряжение 15 В |
Назначение
LPF-25-15 представляет собой AC/DC светодиодный драйвер мощностью 25 Вт с двойным режимом работы: стабилизация напряжения и стабилизация тока. Изделие предназначено для питания светодиодных модулей и светильников, где требуется герметичное, компактное и энергоэффективное решение с работой от сети переменного тока.
Общие сведения
Серия LPF-25 относится к источникам питания для светодиодной техники с универсальным входом 90–305 В переменного тока и выходом 15 В в исполнении LPF-25-15. Конструкция выполнена в пластиковом корпусе с классом защиты II и полной заливкой/герметизацией по уровню IP67. Блок рассчитан на эксплуатацию в условиях сухих, влажных и мокрых помещений, а также в наружных и промышленных применениях, при условии соблюдения требований по монтажу и тепловому режиму.
Источник питания оснащён активной коррекцией коэффициента мощности, имеет класс электробезопасности II, класс 2 по назначению, встроенные защиты от перегрузки, короткого замыкания, перенапряжения и перегрева. Устройство относится к решениям с длительным ресурсом и рассчитано на эксплуатацию в условиях свободной конвекции без вентилятора.
Области применения
- светодиодные панельные светильники;
- светодиодные downlight-светильники;
- светодиодная декоративная подсветка;
- светодиодное туннельное освещение;
- информационные и перемещаемые знаки.
Особенности
- режим постоянного напряжения и постоянного тока;
- пластиковый корпус с исполнением класса II;
- встроенная активная коррекция коэффициента мощности;
- класс 2 по электрической мощности;
- полная герметизация, степень защиты IP67;
- типичный срок службы более 50 000 часов;
- работа от сети 90–305 В AC;
- устойчивость к работе при естественном охлаждении;
- подходит для сухих, влажных и мокрых зон.
Электрические параметры
| Параметр |
Значение |
| Номинальное выходное напряжение |
15 В |
| Диапазон регулирования выходного напряжения |
8,25–15 В |
| Номинальный выходной ток |
1,67 А |
| Номинальная выходная мощность |
25,05 Вт |
| Диапазон режима постоянного тока |
17,5–21 В |
| Пульсации и шум |
150 мВ пик-пик |
| Допуск по выходному напряжению |
±4,0% |
| Стабилизация по сети |
±0,5% |
| Стабилизация по нагрузке |
±1,5% |
| КПД типовой |
85% |
| Коэффициент мощности |
PF ≥ 0,97 при 115 В AC; PF ≥ 0,95 при 230 В AC; PF ≥ 0,92 при 277 В AC, при полной нагрузке |
| Коэффициент гармонических искажений |
THD < 20% при нагрузке ≥60% для 115/230 В AC; при нагрузке ≥75% для 277 В AC |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения |
90–305 В AC, 127–431 В DC |
| Диапазон частоты сети |
47–63 Гц |
| Потребляемый ток |
0,4 А при 115 В AC; 0,25 А при 230 В AC; 0,2 А при 277 В AC |
| Пусковой ток |
50 А, длительность импульса 200 мкс, измерение при 50% Ipeak, при 230 В AC |
| Ток утечки |
<0,75 мА при 240 В AC |
| Максимальное число источников на автоматический выключатель 16 А |
12 штук для типа B; 21 штука для типа C при 230 В AC |
Защита
| Функция защиты |
Реакция |
| Перегрузка по току |
Ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Короткое замыкание |
Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение |
Выходное напряжение отключается, восстановление после перезапуска питания |
| Перегрев |
Выходное напряжение отключается, автоматическое восстановление после снижения температуры |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура корпуса |
-35…+70 °C |
| Максимальная температура корпуса |
+70 °C |
| Рабочая влажность |
20–95% RH, без конденсации |
| Температура хранения и влажность |
-40…+80 °C, 10–95% RH |
| Температурный коэффициент |
±0,03%/°C (0…50 °C) |
| Вибрация |
10–500 Гц, 5G, 12 мин./цикл, в течение 72 мин. по осям X, Y, Z |
Электромагнитная совместимость и безопасность
| Параметр |
Значение |
| Стойкость к ЭМС-воздействиям |
Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547; уровень light industry |
| Импульсная помехоустойчивость |
Surge immunity Line-Line 2 кВ |
| Эмиссия |
Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥50%, BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| Стандарты безопасности |
UL8750, CSA C22.2 No. 250.0-08; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 independent, BS EN/EN62384, J61347-1, J61347-2-13, EAC TP TC 004, GB19510.1, GB19510.14, IP67 approved; design refer to UL60950-1 |
| Испытательное напряжение изоляции |
I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции |
I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
Надёжность
| Показатель |
Значение |
| MTBF |
3574,2 тыс. ч минимум по Telcordia SR-332 (Bellcore); 391,6 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Типичный срок службы |
>50 000 ч |
Размеры и конструкция
| Параметр |
Значение |
| Габаритные размеры |
148 × 40 × 32 мм |
| Тип корпуса |
Пластиковый, полностью герметизированный |
| Степень защиты |
IP67 |
| Класс защиты |
Класс II |
| Схема подключения |
AC/N: синий; AC/L: коричневый; +V: красный; -V: чёрный |
| Длина выводов |
300 ±20 мм |
| Диаметр кабеля |
ψ3,6 мм |
| Рекомендуемое сечение и тип кабеля |
SJOW 17AWG×2C или H05RN-F 2×1,0 мм² |
| Рекомендуемое положение монтажа |
Указано в инструкции по монтажу |
Упаковка
| Параметр |
Значение |
| Масса одного изделия |
0,36 кг |
| Групповая упаковка |
40 шт. / 15,4 кг / 1,02 CUFT |
Примечания
- Все параметры, не оговорённые особо, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- Для определения режима работы светодиодного модуля следует руководствоваться методом управления LED-модулем.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершённой параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, стабилизацию по линии и по нагрузке.
- При низком входном напряжении может потребоваться дерейтинг. См. раздел статических характеристик.
- Время запуска измеряется при первом холодном включении. Частое включение и выключение может увеличивать время запуска.
- Источник питания рассматривается как компонент, работающий в составе конечного изделия. Поскольку ЭМС зависит от полной установки, производитель конечного оборудования обязан повторно подтвердить соответствие ЭМС для всей системы.
- Для выполнения актуальных требований ErP для светильников данный драйвер может использоваться только после выключателя, без постоянного подключения к сети.
- Типичный срок службы более 50 000 часов достигается при температуре Tcase, особенно в точке tc (или TMP по DLC), около 70 °C или ниже.
- Для высоты эксплуатации выше 2000 м дерейтинг температуры окружающей среды составляет 3,5 °C на 1000 м для моделей без вентилятора.
- Для вопросов, связанных с применением и монтажом с обеспечением водозащиты IP, необходимо обращаться к руководству пользователя перед вводом в эксплуатацию.
