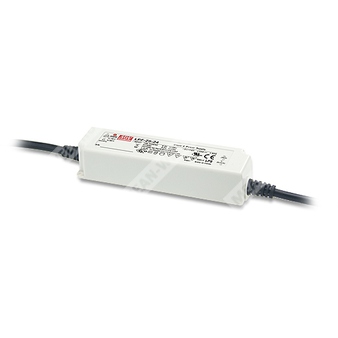

LPF-25-20 - источник питания 25 Вт с постоянным напряжением и постоянным током для светодиодных нагрузок.
LPF-25-20 — импульсный AC/DC светодиодный драйвер серии LPF-25 с выходным номиналом 20 В и двухрежимной характеристикой постоянное напряжение + постоянный ток. Модель предназначена для питания светодиодных светильников, работающих как в режиме стабилизации напряжения, так и в режиме ограничения тока, с широким диапазоном входного сетевого напряжения и защитой уровня IP67.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| LPF | Серия драйверов светодиодов с постоянным напряжением и постоянным током |
| 25 | Номинальная мощность 25 Вт |
| 20 | Номинальное выходное напряжение 20 В |
Назначение
Драйвер предназначен для применения в светодиодных системах общего и декоративного освещения, в панелях, даунлайтах, туннельных светильниках и указателях движения. Поддерживается работа в режиме постоянного напряжения либо постоянного тока в зависимости от конфигурации нагрузки.
Особенности
- Двухрежимный выход: постоянное напряжение и постоянный ток.
- Пластиковый корпус с конструкцией класса II.
- Встроенная функция активной коррекции коэффициента мощности.
- Источник питания класса 2.
- Полная герметизация с уровнем защиты IP67.
- Типовой срок службы более 50000 часов.
- Работа в свободной воздушной конвекции, без вентилятора.
Области применения
- Светодиодное панельное освещение.
- Светодиодные даунлайты.
- Светодиодная декоративная подсветка.
- Светодиодное туннельное освещение.
- Световые указатели и табло движения.
Основные электрические параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 20 В |
| Диапазон выходного напряжения | 11–20 В |
| Номинальный выходной ток | 1,25 А |
| Номинальная выходная мощность | 25 Вт |
| Допуск по выходному напряжению | ±4,0% |
| Регулирование по линии | ±0,5% |
| Регулирование по нагрузке | ±1,0% |
| Время включения, нарастания | 500 мс, 80 мс при 230 В AC |
| Время удержания | 16 мс при 230 В AC |
| Пульсации и шум | 150 мВ п-п |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90–305 В AC, 127–431 В DC |
| Диапазон входной частоты | 47–63 Гц |
| Коэффициент мощности | ≥0,97 при 115 В AC; ≥0,95 при 230 В AC; ≥0,92 при 277 В AC, при полной нагрузке |
| Коэффициент гармонических искажений | <20% при нагрузке ≥60% для 115/230 В AC; при нагрузке ≥75% для 277 В AC |
| Пусковой ток | 50 А, длительность 200 мкс, измерение при 50% Ipeak и 230 В AC |
| Максимальный ток потребления | 0,4 А при 115 В AC; 0,25 А при 230 В AC; 0,2 А при 277 В AC |
| Ток утечки | <0,75 мА при 240 В AC |
| Максимальное число устройств на автомат 16 А | 12 шт. для автомата типа B; 21 шт. для автомата типа C при 230 В AC |
Выход и режимы работы
| Параметр | Значение |
| Режим стабилизации | Постоянное напряжение + постоянный ток |
| Константная токовая область | 15–18 В |
| Защита от перегрузки по выходу | 95–108% |
| Защита от короткого замыкания | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | Выходное напряжение отключается, автоматическое восстановление после снижения температуры |
| Защита от перегрева | Отключение выхода, автоматическое восстановление после снижения температуры |
Параметры окружающей среды
| Параметр | Значение |
| Рабочая температура корпуса | -35…+70 °C |
| Температура корпуса максимальная | +70 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 5G, 12 мин./цикл, в течение 72 мин. по осям X, Y, Z |
ЭМС и безопасность
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Иммунитет ЭМС | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547, уровень для светотехнического оборудования, импульсная помехоустойчивость линия-линия 2 кВ; EAC TP TC 020 |
| Излучаемые помехи | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 класс C при нагрузке ≥50%; BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| Стандарты безопасности | UL8750, CSA C22.2 No. 250.0-08; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 independent, BS EN/EN62384, J61347-1, J61347-2-13, EAC TP TC 004, GB19510.1, GB19510.14, IP67 approved; design refer to UL60950-1 |
Надежность, ресурс и массогабаритные данные
| Параметр | Значение |
| MTBF | 3574,2 тыс. ч минимум по Telcordia SR-332 (Bellcore); 391,6 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 148 × 40 × 32 мм (Д × Ш × В) |
| Масса | 0,36 кг |
| Упаковка | 40 шт. в упаковке; 15,4 кг; 1,02 куб. фут. |
Примечания
- Если отдельно не указано иное, параметры измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- См. раздел по способам управления светодиодным модулем для выбора режима работы.
- Пульсации и шум измеряются в полосе 20 МГц, с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, регулирование по линии и по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки; см. раздел статической характеристики.
- Время запуска измеряется при первом холодном включении. Повторные включения и выключения могут увеличивать время запуска.
- Драйвер является компонентом для применения в составе конечного изделия; из-за влияния условий монтажа конечный изготовитель должен повторно подтвердить соответствие требованиям ЭМС на уровне конечной установки.
- Для соответствия последним требованиям ErP для светильников драйвер допускается использовать только после выключателя, не имеющего постоянного соединения с сетью.
- Типовой срок службы более 50000 часов достигается при температуре корпуса в точке tc, либо TMP по DLC, около 70 °C или ниже.
- Для применения и условий гарантии следует обращаться к официальной информации производителя.
- Для моделей без вентилятора снижение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м при высоте выше 2000 м; для моделей с вентилятором — 5 °C на 1000 м.
- Перед использованием для приложений с водозащитой и особенностями монтажа следует обратиться к руководству пользователя.
