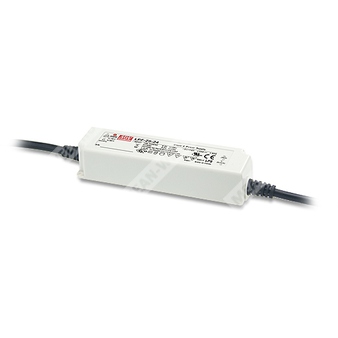

LPF-25-24 - светодиодный драйвер AC/DC на 25 Вт с режимами стабилизации напряжения и тока.
Расшифровка партномера
| Позиция | Значение |
| LPF | Серия источников питания для светодиодных нагрузок |
| 25 | Номинальная мощность 25 Вт |
| 24 | Номинальное выходное напряжение 24 В |
Назначение
LPF-25-24 представляет собой герметизированный AC/DC светодиодный драйвер мощностью 25 Вт, предназначенный для питания светодиодных модулей и светотехнических устройств в режиме постоянного напряжения с ограничением тока, а также в режиме постоянного тока в области совместимых нагрузок.
Особенности
- Выход с двумя режимами работы: постоянное напряжение и постоянный ток.
- Пластиковый корпус с исполнением класса II.
- Встроенная активная коррекция коэффициента мощности.
- Устройство класса 2.
- Полная герметизация, степень защиты IP67.
- Типовой срок службы более 50 000 часов.
Области применения
- Светодиодные панельные светильники.
- Светодиодные downlight-светильники.
- Светодиодная декоративная подсветка.
- Светодиодное туннельное освещение.
- Световые табло и движущиеся знаки.
Описание
LPF-25-24 относится к серии 25-ваттных AC/DC драйверов для светодиодов, построенных по схеме с двумя режимами работы: стабилизацией напряжения и стабилизацией тока. Серия рассчитана на питание от сети переменного тока 90…305 В при частоте 47…63 Гц и допускает также работу от источников постоянного напряжения 127…431 В.
Модель LPF-25-24 имеет номинальное выходное напряжение 24 В и относится к линейке с выходным диапазоном 13,2…24 В. В зоне постоянного напряжения драйвер поддерживает стабилизацию выходного напряжения, а при переходе в область постоянного тока ограничивает ток нагрузки. При перегрузке срабатывает режим ограничения тока с автоматическим восстановлением, а при коротком замыкании — режим hiccup с автоматическим восстановлением после устранения аварийного состояния.
Корпус выполнен в компактном полностью герметизированном исполнении для эксплуатации в сухих, влажных и сырых помещениях. Отсутствие вентилятора обеспечивает работу с естественной конвекцией. Устройство допускает эксплуатацию при температуре корпуса Tcase от −35 до +70 °C при соблюдении условий по тепловому режиму.
Таблица расшифровки основных параметров
| Параметр | Значение |
| Серия | LPF-25 |
| Номинальная мощность | 25 Вт |
| Номинальное выходное напряжение | 24 В |
| Тип преобразования | AC/DC |
| Режимы стабилизации | Постоянное напряжение + постоянный ток |
| Исполнение корпуса | Пластиковый, класс II |
| Степень защиты | IP67 |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90…305 В переменного тока / 127…431 В постоянного тока |
| Диапазон частоты | 47…63 Гц |
| Коэффициент мощности | Не менее 0,97 при 115 В; не менее 0,95 при 230 В; не менее 0,92 при 277 В при полной нагрузке |
| Пусковой ток, тип. | 50 А, длительность 200 мкс, измерение при 50% Ipeak, 230 В AC; соответствует NEMA 410 |
| Ток утечки | < 0,75 мА при 240 В AC |
| Максимальное число блоков на автомат 16 А | 12 шт. для автомата типа B / 21 шт. для автомата типа C при 230 В AC |
| Потребляемый ток | 0,4 А при 115 В AC; 0,25 А при 230 В AC; 0,2 А при 277 В AC |
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 24 В |
| Диапазон выходного напряжения | 13,2…24 В |
| Номинальный ток | 1,05 А |
| Номинальная мощность | 25,2 Вт |
| Допуск по выходному напряжению | ±4,0% |
| Нестабильность по линии | ±0,5% |
| Нестабильность по нагрузке | ±0,5% |
| Пульсации и шум | 150 мВ п-п |
| Регион постоянного тока | 13,2…24 В |
Электрические характеристики
| Параметр | Значение |
| КПД, тип. | 86% |
| Время готовности, тип. | 500 мс при 230 В AC; 1500 мс при 115 В AC |
| Время удержания, тип. | 16 мс при 115 В AC / 16 мс при 230 В AC |
| КПД при полной нагрузке для серии | 84…87% в зависимости от модели; для LPF-25-24 типовое значение 86% |
| Общий коэффициент гармонических искажений | < 20% при нагрузке ≥60% для 115/230 В AC; при 277 В AC — при нагрузке ≥75% |
Защиты
| Параметр | Значение |
| Защита от перегрузки | Ограничение постоянного тока, автоматическое восстановление после снятия аварии |
| Защита от короткого замыкания | Hiccup-режим, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 56…63 В для серии; для данной модели относится к соответствующему диапазону серии |
| Защита от перегрева | Выходное напряжение отключается, восстановление после снижения температуры |
Эксплуатационные условия
| Параметр | Значение |
| Температура корпуса при работе | −35…+70 °C |
| Максимальная температура корпуса | Tcase = +70 °C |
| Влажность при работе | 20…95% RH, без конденсации |
| Температура и влажность хранения | −40…+80 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C, в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 5G, 12 мин./цикл, в течение 72 мин. по осям X, Y, Z |
| Высотная поправка по температуре | Снижение допустимой температуры на 3,5 °C/1000 м при высоте более 2000 м |
ЭМС и безопасность
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Иммунитет ЭМС | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; уровень light industry; перенапряжение линия-линия 2 кВ |
| Излучаемые помехи | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 класс C при нагрузке ≥50%, BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| Стандарты безопасности | UL8750, CSA C22.2 No. 250.0-08; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 independent, BS EN/EN62384; J61347-1, J61347-2-13; EAC TP TC 004; GB19510.1; GB19510.14; IP67 approved; design refer to UL60950-1 |
Надёжность, масса, размеры и упаковка
| Параметр | Значение |
| MTBF | 3574,2 тыс. ч минимум по Telcordia SR-332 (Bellcore); 391,6 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 148 × 40 × 32 мм (Д × Ш × В) |
| Масса | 0,36 кг |
| Упаковка | 40 шт.; 15,4 кг; 1,02 куб. фута |
Примечания
- Все параметры, не оговоренные отдельно, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- См. раздел «Методы управления светодиодным модулем».
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершённой параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает начальный допуск, нестабильность по линии и нестабильность по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки.
- Время готовности измеряется при первом холодном пуске. Повторные включения и выключения драйвера могут увеличить время готовности.
- Драйвер рассматривается как компонент, работающий в составе конечного изделия. Поскольку ЭМС зависит от полной установки, производитель конечного изделия обязан повторно подтвердить соответствие директиве ЭМС на уровне готового изделия.
- Для выполнения требований актуального регламента ErP для светильников данный драйвер допускается применять только за выключателем, не имеющим постоянного подключения к сети.
- Типовой срок службы более 50 000 часов обеспечивается при температуре Tcase, особенно в точке tc (или TMP по DLC), около 70 °C или ниже.
- Для сведений по гарантии следует обращаться к заявлению на сайте производителя.
- Для моделей без вентилятора при высоте более 2000 м снижение допустимой температуры составляет 3,5 °C на 1000 м; для моделей с вентилятором — 5 °C на 1000 м.
- Перед применением следует ознакомиться с руководством пользователя, особенно по вопросам монтажа и обеспечения водозащиты IP.
