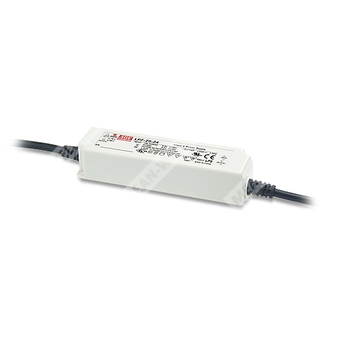

LPF-25-30 - импульсный светодиодный источник питания 25 Вт с выходом 30 В и режимами стабилизации напряжения/тока.
Расшифровка партномера
| Позиция | Расшифровка |
| LPF | Серия светодиодных драйверов Mean Well LPF |
| 25 | Номинальная мощность 25 Вт |
| 30 | Номинальное выходное напряжение 30 В |
Назначение и особенности
LPF-25-30 представляет собой AC/DC светодиодный драйвер серии LPF-25 с двойным режимом работы: постоянное напряжение и постоянный ток. Изделие предназначено для питания светодиодных нагрузок в составе светильников и модулей, где требуется стабильное питание с ограничением тока.
Серия рассчитана на работу от сети переменного тока 90–305 В AC и обеспечивает повышенную энергоэффективность, встроенную активную коррекцию коэффициента мощности, полную герметизацию на уровне IP67 и исполнение в пластиковом корпусе класса II. Для модели LPF-25-30 номинальное выходное напряжение составляет 30 В, а область постоянного тока — 16.5–30 В.
Области применения
- панельное светодиодное освещение;
- светодиодные downlight-светильники;
- декоративная светодиодная подсветка;
- туннельное освещение;
- световые указатели и табло.
Ключевые свойства серии
- выход в режимах постоянного напряжения и постоянного тока;
- пластиковый корпус с конструкцией класса II;
- встроенная активная коррекция коэффициента мощности;
- класс 2 по характеристикам источника питания;
- полная герметизация, степень защиты IP67;
- типовой срок службы более 50 000 часов;
- работа в диапазоне температур корпуса от -35 до +70 °C;
- предназначение для эксплуатации в сухих, влажных и сырых условиях.
Электрические параметры
Выход
| Параметр | Значение для LPF-25-30 |
| Номинальное выходное напряжение | 30 В |
| Диапазон выходного напряжения | 16.5–30 В |
| Номинальный ток | 0.84 А |
| Номинальная мощность | 25.2 Вт |
| Пульсации и шум | 200 мВ пик-пик |
| Допуск по выходному напряжению | ±4.0% |
| Стабилизация по линии | ±0.5% |
| Стабилизация по нагрузке | ±0.5% |
| Диапазон постоянного тока | 16.5–30 В |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90–305 В AC, 127–431 В DC |
| Диапазон частоты сети | 47–63 Гц |
| Коэффициент мощности | PF ≥ 0.97 при 115 В AC, PF ≥ 0.95 при 230 В AC, PF ≥ 0.92 при 277 В AC, при полной нагрузке |
| КПД типовой | 86% |
| Потребляемый ток | 0.4 А / 115 В AC; 0.25 А / 230 В AC; 0.2 А / 277 В AC |
| Пусковой ток типовой | 50 А, длительность импульса 200 мкс, измерено при 50% Ipeak, при 230 В AC |
| Ток утечки | <0.75 мА / 240 В AC |
| Время установки, включение | 1500 мс, 80 мс / 115 В AC; 500 мс, 80 мс / 230 В AC |
| Время удержания | 16 мс / 115 В AC; 16 мс / 230 В AC |
Защита
| Параметр | Характеристика |
| Перегрузка по току | Ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 15–18 В; 17.5–21 В; 23–27 В; 28–35 В; 34–40 В; 41–49 В; 46–54 В; 54–63 В; 59–66 В |
| Перегрев | Выходное напряжение отключается, восстановление после снижения температуры |
| Дополнительное поведение при перегреве | Выходное напряжение отключается и защёлкивается; восстановление после повторного включения питания |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3.75 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥50%, BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547, уровень light industry, устойчивость к импульсным помехам линия-линия 2 кВ, EAC TP TC 020 |
| Стандарты безопасности | UL8750, CSA C22.2 No. 250.0-08; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 independent, BS EN/EN62384, J61347-1, J61347-2-13, EAC TP TC 004, GB19510.1, GB19510.14, IP67 approved; design refer to UL60950-1 |
Эксплуатационные параметры
| Параметр | Значение |
| Рабочая температура корпуса | -35…+70 °C |
| Максимальная температура корпуса | Tcase = +70 °C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10…95% RH |
| Температурный коэффициент | ±0.03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 5G, 12 мин./цикл, 72 мин. по осям X, Y, Z |
| MTBF | 3574.2 тыс. ч минимум, Telcordia SR-332 (Bellcore); 391.6 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Сведения о массе, габаритах и упаковке
| Параметр | Значение |
| Габаритные размеры | 148 × 40 × 32 мм |
| Масса одного изделия | 0.36 кг |
| Упаковка | 40 шт. в упаковке; 15.4 кг; 1.02 куб. фута |
| Корпус | LPF-16A |
Примечания
- Все параметры, не оговорённые отдельно, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- См. раздел о методах управления светодиодным модулем.
- Пульсации и шум измеряются на полосе 20 МГц с использованием скрученной пары длиной 12 дюймов и параллельного конденсатора 0.1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, стабилизацию по линии и стабилизацию по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки. См. раздел статических характеристик.
- Время установки измеряется при первом холодном пуске; частые включения/выключения могут увеличить время установки.
- Источник питания рассматривается как компонент, работающий в составе конечного оборудования. Так как ЭМС зависит от полной установки, производитель конечного изделия должен повторно подтвердить соответствие директиве ЭМС для всего изделия.
- Для выполнения требований актуального регулирования ErP для светильников данный LED-драйвер может использоваться только после выключателя, не имеющего постоянного подключения к сети.
- Типовой срок службы более 50 000 часов достигается при Tcase, особенно в точке tc (или TMP по DLC), около 70 °C или ниже.
- См. заявление о гарантии на сайте MEAN WELL.
- Снижение допустимой температуры окружающей среды при высоте выше 2000 м: 3.5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором.
- Для особенностей монтажа и применения с учётом водозащиты необходимо обращаться к руководству пользователя перед эксплуатацией.
Справочная характеристика режима работы
В режиме постоянного тока драйвер автоматически ограничивает ток, а допустимое выходное напряжение определяется конфигурацией конечной системы. В режиме постоянного напряжения изделие применяется как источник фиксированного напряжения для светодиодных узлов, обычно с дополнительным DC/DC-преобразованием. При аварийных режимах активируются защита от перегрузки, короткого замыкания и перегрева.
